Спектрометры энергии гамма-излучения сцинтилляционные портативные ГАММА-1C/NB1, ГАММА-1C/NB1-01, ГАММА-1C/NB1-02, ГРСИ 16367-10
Номер госреестра:
16367-10
Наименование СИ:
Спектрометры энергии гамма-излучения сцинтилляционные портативные
Обозначение типа:
ГАММА-1C/NB1, ГАММА-1C/NB1-01, ГАММА-1C/NB1-02
Производитель:
ЗАО НПЦ "АСПЕКТ" им.Ю.К.Недачина, г.Дубна
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 40240
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометрыэнергиигамма-излучениясцинтилляционныепортативные
«ГАММА -1С/NB1», «ГАММА -1С/NB1-01», «ГАММА -1С/NB1-02»
Назначение средства измерений
Спектрометрыэнергиигамма-излучениясцинтилляционныепортативные
«ГАММА-1С/NB1», «ГАММА-1С/NB1-01», «ГАММА-1С/NB1-02» (далее – спектрометры)
предназначены для измерения в лабораторных и полевых условиях энергетического
распределения гамма-квантов и применяются для идентификации и определения активности
радиоактивных материалов.
Описание средства измерений
В основу работы спектрометров положен принцип преобразования энергии гамма-
квантов в чувствительном объеме сцинтилляционного детектора в электрические импульсы
пропорциональной амплитуды.
В состав спектрометров входят:
Гамма-1С/NB1 - блок детектирования гамма-излучения сцинтилляционный БДС-Г5 и
анализатор АИ-8К/NB;
Гамма-1С/NB1-01 - устройство детектирования гамма-излучения сцинтилляционное
цифровое автономное УДС-ГЦА-40х40-RS или УДС-ГЦА-40х40-RS-BT1;
Гамма-1С/NB1-02 - устройство детектирования гамма-излучения сцинтилляционное
цифровое автономное УДС-ГЦА-В380-38х38-RS или УДС-ГЦА-В380-38х38-RS-BT1;
Устройства и блок детектирования гамма-излучения предназначены для регистрации
гамма-излучения и накопления зарегистрированной информации в виде статистических
распределений по энергии (спектров) и их передачи в компьютер для дальнейшей обработки.
Для периодической проверки правильности функционирования спектрометра и
выполнения его энергетической калибровки используется калибровочный источник.
Коллиматор для устройств детектирования обеспечивает повышение чувствительности
спектрометра за счет снижения уровня внешнего гамма-фона.
Для обеспечения питания от сети 220 В, 50 Гц, применяют адаптер сетевой, который
одновременно служит зарядным устройством для аккумуляторных батарей.
Используемыйкомпьютерпринадлежиткклассупромышленныхносимых
персональных компьютеров и предназначен для эксплуатации в качестве носимого
индивидуального средства сбора, обработки и отображения информации в полевых условиях:
повышенная влажность воздуха, статическая и динамическая пыль, пониженная и повышенная
температура.
Рабочее программное обеспечение предназначено для управления, визуализации,
накопления и обработки спектрометрической информации (гамма-спектров), идентификации и
расчета активности гамма-излучающих радионуклидов.
Для обеспечения удобств эксплуатации спектрометра в полевых условиях применяется
кронштейн, на который устанавливается устройство или блок детектирования с помощью
специального захвата.
Для размещения устройств спектрометра и их защиты при транспортировании
применяется водонепроницаемый укладочный чемодан (кейс), оснащенный автоматическим
атмосферным клапаном.

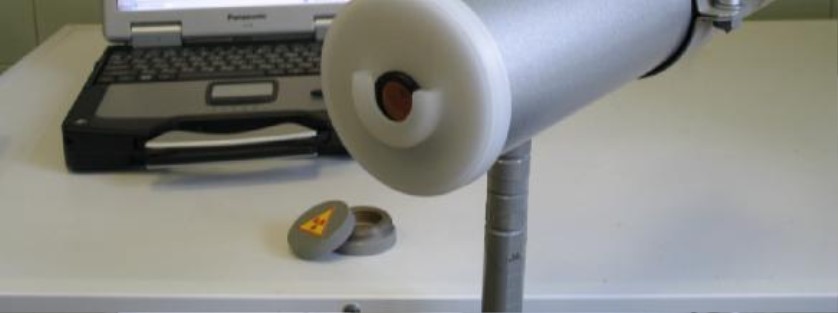

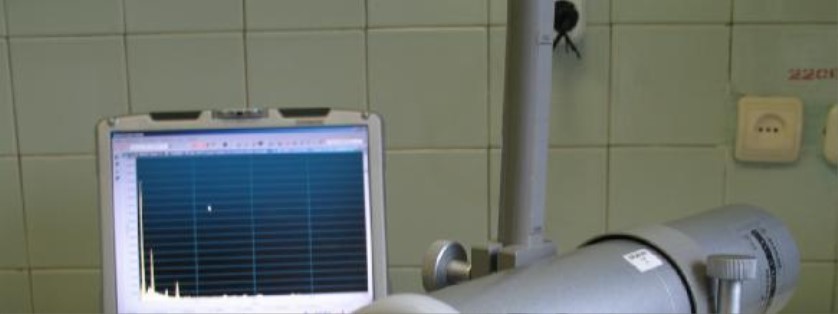

Внешний вид спектрометра и место опломбирования приведены на рисунке 1.
Лист № 2
Всего листов 9
Рис. 1. Внешний вид спектрометра
Программное обеспечение
LSRMCustoms
LSRMSpectraLineHandy
1.4
1.5.3311
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО:
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Не определён
69a5e72c
CRC32
При комплектации ПО с номером версии выше указанного в таблице 1 в
сопроводительной документации должны быть указаны идентификационные данные ПО для
последующего метрологического обслуживания.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р50.2.077-2014 – высокий.
Место пломбировки
Лист № 3
Всего листов 9
Метрологические и технические характеристики
Диапазон энергий регистрируемого гамма-излучения,от 0,05 до 3,0
(по требованию заказчика от 0,05 до 2,0 МэВ), МэВ
Относительное энергетическое разрешение на линии гамма-
излучения с энергией 662 кэВ (
137
Cs), %
- ГАММА-1С/NB18,0
- ГАММА-1С/NB1-018,0
- ГАММА-1С/NB1-023,5
Абсолютная эффективность регистрации гамма-квантов с
энергией 662 кэВ (
137
Cs), в пике полного поглощения на
расстоянии источник детектор 25 см, Бк
–1
с
–1
, не менее:
- ГАММА-1С/NB1
- ГАММА-1С/NB1-01
- ГАММА-1С/NB1-02
0,02
0,03
0,035
Пределы допускаемой относительной погрешности
абсолютной эффективности регистрации, %, не более:
- ГАММА-1С/NB1
- ГАММА-1С/NB1-01
- ГАММА-1С/NB1-02
±
10
±
1
Закон преобразования — линейный.
Пределы допускаемой относительной погрешности
характеристики преобразования спектрометров (интегральная
нелинейность — ИНЛ) в диапазоне измеряемых энергий, %
Максимальная входная статистическая загрузка спектрометров
с
-1
, не менее:
- ГАММА-1С/NB1
- ГАММА-1С/NB1-01
- ГАММА-1С/NB1-02
Примечание - значение относительного изменения разрешения не
должно превышать 15 %, а относительное смещение пика не должно быть
более
±
1 %.
Диапазон измерений активности для радионуклида цезий-137
(
137
Cs), Бк
Примечание - нижний предел диапазона измеряемой активности
(т.е. минимальная измеряемая активность) дан для времени измерения 1 ч,
при использовании коллиматора и точечной геометрии измерения.
5·10
4
1,5·10
5
2,5·10
5
от 8 до 10
5
Доверительныеграницыдопускаемойотносительной
погрешности измерений активности (Р=0,95), должны быть в
пределах диапазона, %
±
(10 – 50)
Диапазон измерений мощности дозы гамма-излучения, мкЗв/ч
от 0,1 до 100
Предел допускаемой относительной погрешности мощности
дозы
г
амма-
и
злуче
н
ия, %,
н
е более
±
20
Лист № 4
Всего листов 9
Время установления рабочего режима, мин., не более
30
Время непрерывной работы, ч, не менее:
-от аккумулятора
- от однофазной сети переменного тока
8
24
12
+
22
1
+
220
-
33
,
50
-
1
Гц
Электропитание установки осуществляется:
-от блока автономного питания, В
- от сети переменного тока, В
Примечание-типипараметрыаккумуляторныхбатарей
приведены в документации на устройства детектирования, компьютер
портативный, входящие в состав спектрометра
.
Потребляемая спектрометром мощность при номинальном
напряжении питания (без учета мощности, потребляемой
компьютером), В
×
А
Потребляемаяспектрометроммощностьпризаряде
аккумуляторов, В
×
А
15
30
Дополнительнаянестабильностьхарактеристики
преобразования спектрометра при отклонении напряжения
питания до верхнего и нижнего предельных значений
(нестабильность по питанию), %, не более
1
Число каналов, используемых спектрометром, не менее
1024
Средняя наработка на отказ, ч, не менее
4000
Средний срок службы, лет, не менее
8
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- предельное значение относительной влажности при
температуре 35
°
С, %
от минус 20 до плюс 50
95
Габаритные размеры и масса составных частей спектрометров приведены в таблице 2.
Наименование
Масса, кг,
не более
160
´
250
´
60
1,5
Æ
80
´
300
1,5
Æ
79
´
376
1,4
Т а б л и ц а 2
Габаритные размеры
(длина
´
ширина
´
высота), мм,
не более
80
´
160
´
70
длина 1,5 м
0,5
-
Анализатор многоканальный амплитудный
АИ-8К/NB
Адаптер сетевой
Кабель интерфейсный RS-232
Блок детектирования гамма-излучения
сцинтилляционный БДС-Г5
Устройство детектирования гамма-
излучения сцинтилляционное цифровое
автономное УДС-ГЦА-40х40-RS
Лист № 5
Всего листов 9
Æ
79
´
3761,4
Æ
79
´
3761,6
Æ
79
´
3761,6
Высота 1,3 м2
Æ
84
´
190,1
246
´
126
´
20012
251
´
146
´
21516
Æ
50
´
210,3
460
´
360
´
1501
Устройство детектирования гамма-
излучения сцинтилляционное цифровое
автономное УДС-ГЦА-40х40-RS-BT1
Устройство детектирования гамма-
излучения сцинтилляционное цифровое
автономное УДС-ГЦА-В380-38х38-RS
Устройство детектирования гамма-
излучения сцинтилляционное цифровое
автономное УДС-ГЦА-В380-38х38-RS-BT1
Кронштейн
Держатель источника
Коллиматор БДС-Г5
Коллиматор УДС-ГЦА
Контейнер для источников
Кейс желтый «PELI»
Компьютер портативный
типа: NoteBook
302
´
285
´
703,8
Примечание - Масса и габаритные размеры компьютера NoteBook указаны ориентировочно и могут
отличаться на (10-20) % в зависимости от конкретной модели, выбранной заказчиком. Модель определяется
заказчиком на этапе оформления договора (контракта) на поставку спектрометра
.
Знак утверждения типа
Знак утверждения типа наносится графически или специальным штемпелем на титульные
листы эксплуатационной документации на спектрометр и методом сеткографии или путем
наклеивания шильдика на корпус анализатора многоканального амплитудного АИ-8К-NB или
УДС-ГЦА.
Комплектность средства измерений
Обозначение
Приме-
чание
В комплект поставки спектрометра «Гамма-1С/NB1» входят устройства, изделия и
эксплуатационная документация, указанные в таблице 3.
Т а б л и ц а 3
Коли-
Наименование
чество
(шт.)
ДЦКИ.412131.004
Спектрометр энергии гамма-излучения1
сцинтилляционный портативный Гамма-1С/NB1 в
составе:
ДЦКИ.411168.001
Анализатор многоканальный амплитудный АИ-1
8К/NB (с комплектом аккумуляторов)
1)
ДЦКИ.436234.001
ДЦКИ.685621.011
ДЦКИ.418223.005
Адаптер сетевой 1
Кабель интерфейсный RS-232 1
Блок детектирования гамма-излучения1
сцинтилляционный БДС-Г5
2)
ДЦКИ.412154.001
ДЦКИ.301422.005
ДЦКИ.711643.001
ДЦКИ.323365.002
Коллиматор в сборе1
Кронштейн БДС-Г51
Держатель источника1
Контейнер для источников
Лист № 6
Всего листов 9
Калибровочный источник радионуклида (типа3)
ОСГИ) ТУ 017.0021-89:
Th-228 А < МЗА (приложение П-4 НРБ-99)
1
Eu-152 А < МЗА (приложение П-4 НРБ-99)
1
Компьютер портативный типа NoteBook в14)
комплекте с сопроводительной документацией
ПО LSRMCustoms15)
Комплект эксплуатационных документов согласно1
ведомости ДЦКИ.412131.004 ВЭ
ДЦКИ.412131.004 ВЭ
ДЦКИ.412915.001
Ведомость эксплуатационных документов1
Чемодан1
Упаковка1
Принтер в комплекте с сопроводительной1
документацией
6)
Рулетка (3 м)1
Примечание:
1) Допускаетсяприменениедругоготипаанализатора,неухудшающегометрологическиеи
эксплуатационные характеристики спектрометра.
2) Допускается применение другого типа блока детектирования, не ухудшающего метрологические и
эксплуатационные характеристики спектрометра.
3) Поставка калибровочных источников Торий-228 и Европий -152 (ТУ 017.0021-89) производится только
на территории Российской Федерации.
4) Используемый компьютер принадлежит к классу промышленных носимых персональных компьютеров.
На этапе оформления договора (контракта) на поставку спектрометра заказчик имеет право изменить
конфигурации компьютера или заменить его тип на другой аналогичный, без ухудшения технических
характеристик.
5) Программное обеспечение устанавливается на жесткий диск компьютера. Инсталляционная копия
поставляется на CD-диске.
6) Принтер и рулетка в основной комплект поставки не входят. Их поставка производится по требованию
Заказчика.
Обозначение
Приме-
чание
В комплект поставки спектрометра «Гамма-1С/NB1-01» входят устройства, изделия и
эксплуатационная документация, указанные в таблице 4.
Т а б л и ц а 4
Коли-
Наименование
чество
(шт.)
ДЦКИ.412131.004
Спектрометр энергии гамма-излучения1
сцинтилляционный портативный Гамма-1С/NB1-01
в составе:
ДЦКИ.418223.071
ДЦКИ.418223.071-01
Устройство детектирования гамма-излучения
сцинтилляционное цифровое автономное УДС-
ГЦА-40х40-RS-BT1
Устройство детектирования гамма-излучения1
сцинтилляционное цифровое автономное УДС-
ГЦА-40х40-RS
1)
Компьютер портативный типа NoteBook в1
комплекте с сопроводительной документацией
2)
ДЦКИ.412154.002
Коллиматор в сборе1
Лист № 7
Всего листов 9
ДЦКИ.301422.005
ДЦКИ.711643.001
ДЦКИ.323365.002
Кронштейн1
Держатель источника1
Контейнер для источников
Калибровочный источник радионуклида (типа3)
ОСГИ) ТУ 017.0021-89:
Th-228 А < МЗА (приложение 4 НРБ-99/2009)
1
Eu-152 А < МЗА (приложение 4 НРБ-99/2009)
1
Программное обеспечение LSRMSpectraLineHandy14)
Комплект эксплуатационных документов согласно1
ведомости ДЦКИ.412131.004 ВЭ
ДЦКИ.412131.004 ВЭ
ДЦКИ.412915.001
Ведомость эксплуатационных документов1
Кейс желтый «PELI»1
Упаковка1
Принтер в комплекте с сопроводительной1
документацией
5)
Рулетка (3 м)1
Примечание:
1) Выбирается одно из устройств детектирования, в зависимости от используемого интерфейса:
УДС-ГЦА-40х40-RS — интерфейс RS-232/485; УДС-ГЦА-40х40-RS-BT1 — интерфейс RS-232/485, Bluetooth.
2) Используемый компьютер принадлежит к классу промышленных носимых персональных компьютеров.
На этапе оформления договора (контракта) на поставку спектрометра заказчик имеет право изменить
конфигурации компьютера или заменить его тип на другой аналогичный, без ухудшения технических
характеристик.
3) Поставка калибровочных источников Торий-228 и Европий -152 (ТУ 017.0021-89) производится только
на территории Российской Федерации.
4) Программное обеспечение устанавливается на жесткий диск компьютера. Инсталляционная копия
поставляется на CD-диске.
5) Принтер и рулетка в основной комплект поставки не входят. Их поставка производится по требованию
Заказчика.
Обозначение
Приме-
чание
В комплект поставки спектрометра «Гамма-1С/NB1-02» входят устройства, изделия и
эксплуатационная документация, указанные в таблице 5.
Т а б л и ц а 5
Коли-
Наименование
чество
(шт.)
ДЦКИ.412131.004
Спектрометр энергии гамма-излучения1
сцинтилляционный портативный Гамма-1С/NB1-02
в составе:
ДЦКИ.418223.064
ДЦКИ.418223.064-01
Устройство детектирования гамма-излучения
сцинтилляционное цифровое автономное УДС-
ГЦА-В380-38х38-RS-BT1
Устройство детектирования гамма-излучения1
сцинтилляционное цифровое автономное УДС-
ГЦА-В380-38х38-RS
1)
Компьютер портативный типа NoteBook в1
комплекте с сопроводительной документацией
2)
Лист № 8
Всего листов 9
ДЦКИ.412154.002
ДЦКИ.301422.005
ДЦКИ.711643.001
ДЦКИ.323365.002
Коллиматор в сборе1
Кронштейн1
Держатель источника1
Контейнер для источников
Калибровочный источник радионуклида3)
(типа ОСГИ) ТУ 017.0021-89:
Th-228 А < МЗА (приложение 4 НРБ-99/2009)
1
Eu-152 А < МЗА (приложение 4 НРБ-99/2009)
1
Программное обеспечение LSRMSpectraLineHandy14)
Комплект эксплуатационных документов согласно1
ведомости ДЦКИ.412131.004 ВЭ
ДЦКИ.412131.004 ВЭ
ДЦКИ.412915.001
Ведомость эксплуатационных документов1
Кейс желтый «PELI»1
Упаковка1
Принтер в комплекте с сопроводительной1
документацией
5)
Рулетка (3 м)1
Примечание:
1) Выбирается одно из устройств детектирования, в зависимости от используемого интерфейса:
УДС-ГЦА-В380-38х38-RS — интерфейс RS-232/485; УДС-ГЦА-В380-38х38-RS-BT1 — интерфейс RS-232/485,
Bluetooth.
2) Используемый компьютер принадлежит к классу промышленных носимых персональных компьютеров.
На этапе оформления договора (контракта) на поставку спектрометра заказчик имеет право изменить
конфигурации компьютера или заменить его тип на другой аналогичный, без ухудшения технических
характеристик.
3) Поставка калибровочных источников Торий-228 и Европий -152 (ТУ 017.0021-89) производится только
на территории Российской Федерации.
4) Программное обеспечение устанавливается на жесткий диск компьютера. Инсталляционная копия
поставляется на CD-диске.
5) Принтер и рулетка в основной комплект поставки не входят. Их поставка производится по требованию
Заказчика.
Поверка
осуществляется в соответствии с разделом 6 «Методика поверки» руководства по
эксплуатации на спектрометр ДЦКИ.412131.004РЭ «Гамма-1С/NB1» и разделами 5 «Методика
поверки» руководств по эксплуатации на спектрометры ДЦКИ.412131.004-01РЭ «Гамма-
1С/NB1-01», ДЦКИ.412131.004-02РЭ «Гамма-1С/NB1-02», согласованными ГЦИ СИ ФГУ
«Менделеевский ЦСМ» в апреле 2010 года.
Основное поверочное оборудование:
-комплект ОСГИ-3.
Сведения о методиках (методах) измерений
Сведения о методиках/методах измерений изложены в разделе 3 «Использование
спектрометра» руководств по эксплуатации ДЦКИ.412131.004РЭ, ДЦКИ.412131.004-01РЭ,
ДЦКИ.412131.004-02РЭ.
Нормативные документы
1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
Лист № 9
Всего листов 9
2 ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения
основных параметров.
3 ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений
активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов
радионуклидных источников
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
5 СанПиН 2.6.1.2523-09 (НРБ-99/2009) Нормы радиационной безопасности.
6 СП 2.6.1.2612-10 (ОСПОРБ-99/2010) Основные санитарные правила обеспечения
радиационной безопасности.
7 ДЦКИ.412131.004 ТУ Спектрометры энергии гамма-излучения сцинтилляционные
портативные «ГАММА-1С/NB1», «ГАММА-1С/NB1-01», «ГАММА-1С/NB1-02». Технические
условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- осуществление деятельности в области гражданской обороны, защиты населения и
территорий от чрезвычайных ситуаций природного и техногенного характера, обеспечения
пожарной безопасности, безопасности людей на водных объектах;
-осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Закрытоеакционерноеобщество«Научно-производственныйцентр«АСПЕКТ»
им. Ю.К. Недачина» (ЗАО «НПЦ «АСПЕКТ»).
Юридический адрес: Россия, 141980, Московская обл., г. Дубна, ул. Векслера, д. 6,
тел. (49621) 6-51-08, факс (49621) 6-52-72
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ
Московской области»).
Юридический и почтовый адрес: 141570, пгт Менделеево, Солнечногорский р-н,
Московская обл.
тел. (495) 994-22-10, факс (495) 994-22-11,
, E-mail:
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний
средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологии
С.С. Голубев
М.п.«____»____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13440-92 | Счетчики электрической энергии электронные однофазные | ЭСЭ-1 | АООТ "ЭВТ", г.Волжский | 6 лет | Перейти |
| 49167-12 | Счетчики электрической энергии однофазные | Альфа AS300 | ООО "Эльстер Метроника", г.Москва | 16 лет | Перейти |
| 5090-75 | Счетчики трехфазные активной энергии, трехпроводные и четырехпроводные | СА3-И681 (трехпроводные), СА3У-И681, СА4-И682, СА4У-И682 (четырехпроводные) | НПО "Электронмаш", г.С.-Петербург | Нет данных | Перейти |
| 17026-98 | Счетчики электрической энергии многофункциональные | Indigo+ | Фирма "Actaris UK Limited", Великобритания | 10 лет | Перейти |
| 37557-08 | Измерители энергии высоковольтного импульса | ИЭВИ-02 ДИАМАНТ | ООО "Диамант", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
