Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А, ГРСИ 19623-12
Номер госреестра:
19623-12
Наименование СИ:
Твердомеры портативные ультразвуковые
Обозначение типа:
МЕТ-У1, МЕТ-У1А
Производитель:
ООО "Центр "МЕТ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 48114
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А
Назначение средства измерений
Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А (далее - твердомеры)
предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла,
Бринелля и Шора D.
Описание средства измерений
Твердомеры представляют собой портативные приборы, состоящие из электронного
блока и ультразвукового датчика.
Принцип работы твердомера основан на изменении резонансной частоты датчика при
внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость
материала. Индентор, расположенный в ультразвуковом датчике, представляет собой
металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом
между гранями 136 градусов.
Модификация МЕТ – У1 имеет электронный блок в пластмассовом корпусе, МЕТ-
У1А - в алюминиевом корпусе. Корпус электронного блока МЕТ-У1А является
пылевлагонепроницаемым, класса защиты IP66. Электронный блок МЕТ-У1А исполняется на
более качественной элементной базе, что обеспечивает экономичный режим работы.
Остальные метрологические и технические характеристики у твердомеров одинаковые.

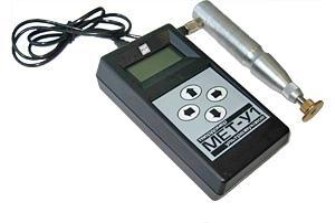

Внешний вид твердомера МЕТ-У1 приведён на рисунке 1, схема пломбировки от
несанкционированного доступа на рисунке 2.
Рисунок 1 – Внешний вид твердомера МЕТ-У1
Рисунок 2 - Схема пломбировки твердомера.
Внешний вид твердомера МЕТ-У1А приведён на рисунке 3, схема пломбировки
от несанкционированного доступа на рисунке 4.
места
пломбировки
Лист № 2
всего листов 5
Рисунок 3 – Внешний вид твердомера МЕТ-У1А
Рисунок 4 - Схема пломбировки твердомера.
Программное обеспечение
Программное обеспечение (ПО) MET-U и MET-UA, встроенное в твердомеры МЕТ-
У1 и МЕТ-У1А соответственно, разработанное ООО Центр "МЕТ", г. Москва, используется
для управления записью, хранением и статистической обработки результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по
МИ 3286-2010.
Идентификационные данные (признаки) ПО приведены в таблице 1:
Таблица 1 - Информация о программном обеспечении твердомера.
Наименование ПОИдентифика-НомерЦифровой
ционноеверсииидентификатор
наименование (идентифика ПО (контрольная
ПО -ционныйсумма исполня-
номер) ПО емого кода)
Алгоритм
вычисления
цифрового
идентификатора
ПО
ПрограммноеMET-U8.12
-
-
обеспечение для
твердомера МЕТ-У1
(встроенное)
ПрограммноеMET-UA8.12
-
-
обеспечение для
твердомера МЕТ-У1А
(встроенное)
места
пломбировки
Лист № 3
всего листов 5
Метрологические и технические характеристики
Метрологические характеристики твердомеров приведены в таблице 2:
Таблица 2 - Метрологические характеристики твердомеров
Диапазоны измерений твердости по шкалам: Пределы допускаемой абсолютной
погрешности измерения твердости
Роквелла "С"(20-70) HRC
±
2 HRC
Бринелля(75-450) HВ
±
12 HВ
Виккерса
(75-1000) HV± 15 HV
Шора “D“
(23-102) HSD± 3 HSD
Масса твердомера МЕТ-У1, кг, не более ………………………………………………….…...0,5.
Масса твердомера МЕТ-У1А, кг, не более ……………………………………………..……...0,8.
Длина кабеля, соединяющего датчик с электронным блоком, мм, не менее……………….1000.
Время одного измерения твёрдости, с, не
более………………………………………….…….2,5.
Напряжение питания от сети переменного тока частотой от 47 до 53 Гц, В……..от 100 до 240.
Напряжение питания от аккумуляторной батареи, В………………………………………….1,2.
Рабочие условия применения:
температура окружающего воздуха,
о
С ……………………………………...от минус 10 до 50;
относительная влажность воздуха, при 25
о
С, %, не
более……………………………………..90;
атмосферное давление, кПа………………………………………………………. от 84 до 106,7.
Технические характеристики датчиков приведены в таблице 3:
Масса,Ресурс
кг,(минимальное
не количество
болееизмерений)
Таблица 3 – Технические характеристики датчиков
Обознач Наименование Усилие Габаритные
ение прижима, размеры
Н (длина х
диаметр),
мм
У10Ультразвуковой9,8160х25
У15Ультразвуковой 14,7160х25
У50Ультразвуковой 49,0160х25
У100Ультразвуковой98,0160х25
0,15200000
0,15200000
0,15200000
0,15200000
80х400,13200000
У15К Ультразвуковой 14,7
короткий
У50К Ультразвуковой 49,0
короткий
80х400,13200000
Технические характеристики электронных блоков приведены в таблице 4:
Таблица 4 – Технические характеристики электронных блоков
ОбозначенКорпусГабаритные размерыМасса,Тип аккумуляторной
ие (длина х ширина х кг, не более батареи / количество
высота), ммбатарей в блоке
МЕТ-У1Пластмассовый145 х 80 х 40 0,36 NiMh (размер С) / 1
МЕТ-У1ААлюминиевый180 х 80 х 420,65АА / 4
Лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на корпус твердомеров портативных ультразвуковых
МЕТ-У1, МЕТ-У1А в виде наклеиваемой плёнки на титульный лист руководства по
эксплуатации МЕТ. 39601863. 009 РЭ типографским или иным способом.
Комплектность средства измерений
Электронный блок MET-У1 / MET-У1А……………………………… 1 шт. (по заказу).
Датчик ультразвуковой У15 (У10, У50, У100, У15К, У50К)…..……. 1 шт. (по заказу).
Кабель для связи датчика с электронным блоком ………………………..…1 шт.
Кабель USB для связи с компьютером…………………………..........………1 шт.
Аккумуляторная батарея:
тип NiMh, размер С (для блока MET-У1)…….…………………………….....1 шт.;
тип АА (для блока MET- У1А)..………………………………………….……4 шт.
Зарядное устройство………………………………………..……………….… 1 шт.
CD-диск с программным обеспечением..………………………………….… 1 шт.
Свидетельство о поверке……………………………….…..……………….….1 шт.
Методика поверки МЕТ – ТП.01 МП……………………………………….....1 шт.
Руководство по эксплуатации МЕТ. 39601863. 009 РЭ………………….…1 шт.
Эталонные меры твердости Роквелла ……………………………..………...2 шт.
Универсальный чехол………………………………………..…………………1 шт.
Упаковочная сумка………………………………………..…………………….1 шт.
Поверка
проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТ-
У1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры
портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным
ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
Сведения о методиках (методах) измерений
Руководство по эксплуатации МЕТ. 39601863. 009 РЭ, п.6.
Нормативные документы, устанавливающие требования к твердомерам портативным
ультразвуковым МЕТ-У1, МЕТ-У1А
1 ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная
схема для средств измерений твёрдости по шкалам Бринелля.
2 ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости
по шкалам Роквелла и Супер-Роквелла.
3 ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений
твёрдости металлов и сплавов по шкалам Виккерса.
4 ГОСТ 8.516-2001 Государственная поверочная схема для средств измерений
твёрдости металлов по шкале Шора D.
5 ТУ 4271-01-18606393-2012. Твердомеры портативные ультразвуковые МЕТ-У1,
МЕТ-У1А.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством РФ
обязательным требованиям.
Лист № 5
всего листов 5
Изготовитель
ООО “Центр “МЕТ”.
Адрес: г. Москва, 124460, Зеленоград, а/я 117.
Тел./факс: +7 (495) 229-75-26
E-mail:
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедерального
государственногоунитарного предприятия«Всероссийский научно–исследовательский
институтфизико–технических и радиотехническихизмерений»(ГЦИ СИФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р–н, городское
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р–н, п/о Менделеево
Телефон: (495) 744–81–12, факс: (495) 744–81–12
E–mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002–08 от 04.12.2008, действителен до 01.11.2013.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.П."____" __________ 2012 г.
