Преобразователи электропневматические РК200, ГРСИ 27228-04
Номер госреестра:
27228-04
Наименование СИ:
Преобразователи электропневматические
Обозначение типа:
РК200
Производитель:
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 18098
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи электропневматические PK200
Назначение средства измерений
Преобразователи электропневматические PK200 предназначены для преобразования
электрического входного сигнала в унифицированный пневматический выходной сигнал,
с целью согласования электрической и пневматической ветвей измерительных приборов.
Описание средства измерений
Принцип действия преобразователей электропневматических РК200 основан на
широко известном методе силовой компенсации, т.е. на компенсации значений
измеряемого входного тока пропорциональным значением давления в элементе «сопло-
заслонка».
Преобразователи электропневматические РК200 преобразуют токовый входной
сигнал в электрическое напряжение, которое сравнивается с электрическим напряжением
датчика давления обратной связи. Возникающая разность напряжений посредством
электрического двигателя, управляет положением заслонки, обеспечивая выходное
давление, пропорциональное входному электрическому току.

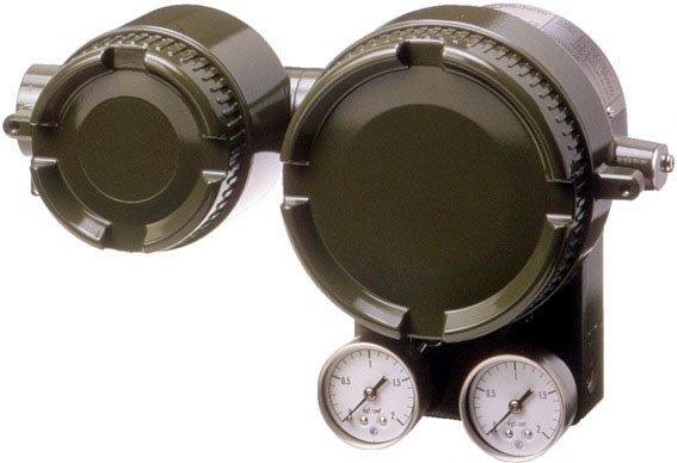

Рисунок 1 - Фотография общего вида средства измерений
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Входной сигнал, мА
От 4 до 20; от 10 до 50
Выходной сигнал, кПа
От 20 до 100; 0т 40 до 200
Давление питания, кгс/см
2
1,4; 2,4
Пределы допускаемой приведённой основной
± 0,5
погрешности, % )включая нелинейность, вариацию
и повторяемость)
Диапазон рабочих температур,
о
С
Влияние изменения температуры на каждые 10
о
С, %
Измеряемая среда
От минус 40 до 80
± 0,7
воздух
Габаритные размеры, мм, не более (длина, ширина,239,5; 137,5; 153,5
высота)
Масса, кг2,8
Знак утверждения типа
наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора
клеится наклейка с изображением trial утверждения типа.
Комплектность средства измерений
В комплект поставки входят:
- преобразователь электропневматический РК200;
- руководство по эксплуатации
- методика поверки
- принадлежность по заказу
Поверка
производитсявсоответствиисдокументомМП27228-04«Преобразователи
электропневматические PK200», утверждённым ФГУП ВНИИМС в июне 2004 г.
Основное оборудование, необходимое для поверки:
- грузопоршневые манометры МП 2,5; 1 и 2 разрядов;
- задатчик давления Воздух-2,5;
- преобразователь давления образцовый ИПДЦ;
- вольтметр образцовый класс точности не хуже 0,02; в.п.и. до 50В;
- магазин сопротивлений, класс точности не хуже 0,02 до 3 кОм.
Сведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям электропневматическим PK200
Публикация МЭК 770 «Методы оценки рабочих характеристик измерительных
преобразователей,предназначенныхдляиспользованиявсистемахуправления
промышленным производством».
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации обязательных требований промышленной
безопасности к эксплуатации опасных производственных объектов.
Изготовитель
Фирма «Yokogawa Electronics Manufacturing Korea Co.,Ltd.», Корея.
Адрес: 420-5, Chongchum 2-Dong, Pupyong-Ku, Incheon, 403-858, Korea
Телефон: +82-32-510-3202, Факс: +82-32-527-9385
Представительство в г. Москва
Адрес: Россия, 129090, г. Москва, Грохольский пер., д.13, стр 2.
Телефон: (495)737-78-68, (495)737-78-71; Факс: (495)737-78-69, (495)737-78-72
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п._______________2014 г.
