Анализаторы фотометрические промышленные Stamolys CA71, ГРСИ 35259-07
Номер госреестра:
35259-07
Наименование СИ:
Анализаторы фотометрические промышленные
Обозначение типа:
Stamolys CA71
Производитель:
Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.08.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 28408
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы фотометрические промышленные Stamolys CA71
Назначение средства измерений
Анализаторы фотометрические промышленные Stamolys CA71 (далее - анализаторы)
предназначены для измерения массовой концентрации ионов алюминия, аммония, меди, мар-
ганца, железа; хроматов, силикатов, нитритов, фосфатов; свободного (общего) хлора, гидрази-
на; жесткости в технологических растворах, питьевой и сточной воде.
Описание средства измерений
Анализаторы представляют собой стационарные промышленные приборы, состоящие
из фотометра, насосов для подачи пробы и реагентов и электронно-вычислительного блока
(рис. 1). Принцип действия анализаторов состоит в отборе определенного количества пробы,
смешении пробы с реагентом для получения цветной реакции и последующего измерения опти-
ческой плотности полученного окрашенного раствора. Массовая концентрация определяемого
компонента вычисляется по градуировочной зависимости с помощью встроенного микропро-
цессора.
Анализатор оснащен двухстрочным дисплеем и клавиатурой, с помощью которой осу-
ществляется управление работой прибора.
Помимо отображения измеренного значения на дисплее анализатор имеет возможность
передачи этого значения во внешнюю систему управления через стандартный токовый выход
0/4-20 мА и/или стандартный интерфейс RS232. Имеется также встроенная память-регистратор
для внутреннего протоколирования результатов измерения.
Модификации анализатора приведены в табл.1 и различаются определяемыми компо-
нентами и метрологическими характеристиками.

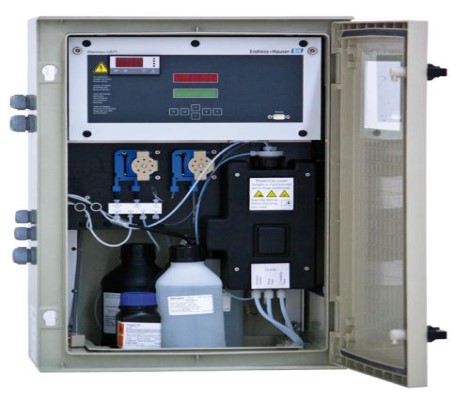

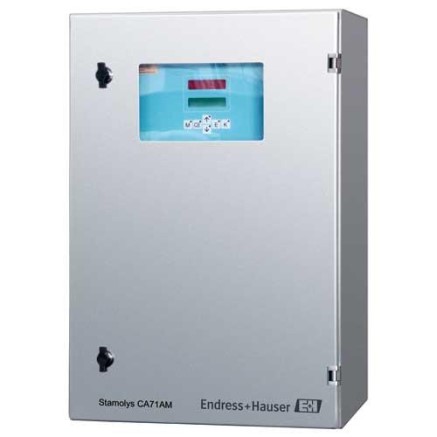

Рис. 1. Анализаторы фотометрические промышленные Stamolys CA71.
лист 2
всего листов 6
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
1.0y.0z
y: от 0 до 9;
z: от 0 до 9.
-
md5
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное наимено-
вание программ-
ного обеспечения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения (кон-
трольная сумма
исполняемого
кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
CA71AL
СА71АМ
CA71CU
CA71MN
CA71FE
CA71CR
CA71NО
CA71PH
CA71CL
CA71HY
CA71SI
СА71НА
CA71AL
СА71АМ
CA71CU
CA71MN
CA71FE
CA71CR
CA71NО
CA71PH
CA71CL
CA71HY
CA71SI
СА71НА
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "A" – метрологически значимая часть ПО СИ и измеренные данные не требуют специ-
альных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характе-
ристик.
лист 3
всего листов 6
Метрологические и технические характеристики
1.Определяемые компоненты и основные метрологические характеристики анализаторов
*)
приведены в таблице 2.
Таблица 2.
Модификация
прибора,
определяемый
компонент
Диапазон
измерений
Пределы
допускаемой
приведенной
погрешности,
%
Время
протекания
цветной
реакции, с
ОбъемМаксимальнодопустимое
пробы, содержаниевлияющего
млкомпонента, мг/л
миний (А1)
NH )
0,02…5 мг/л180
0,2…15 мг/л180
)
)
-
2
3
4
--
3
NO , N, РО - 250
±212015
±230015
4
)
+
2
1 2 3 4 5 6
CA71AL алю-
10...1000 мкг/л±219520-
Са
+2
(ввидеСаСO
3
)- 2,5
СА71АМ
Mg
+2
(ввиде MgCО
3
) - 1,5
аммоний(N-
0,2…100 мг/л
±2
90
20
S0
4
- 300
4
1…500 мкг/л600
NО
2
-
, N - 30
Nа
+
,Сl
-
- 90
K
+
- 60
F
-
- 30
Mg
+2
- 10
Ca
+2
- 1,5
CA71CU0,1…2 мг/лMn
+2
- 140
медь (Cu(II))0,2…5 мг/л Cr(VI) - 110
Co
+2
- 100
Ni
+2
, Al
+3
- 60
Cd
+2
- 10
Fe
+2
- 6
Pb
+2
, Hg
+2
- 3
Mg
+2
- 100
Сl
-
- 70
CA71MN1…150 мкг/л
SО
-2
- 1
марганец (Мn)
10…2000 мкг/л
Са
+2
(ввидеCaCО
3
)- 700
Zn - 10
Fe
+2
, Fe
+3
- 5
CA71FE
железо (Fe)
10…500 мкг/л
0,05…2 мг/л
0,1…5 мг/л
2…250 мкг/л
± 2
60 15
60 15
60 15
120 40
-
CA71CR
хроматы(CrVI)
0,1…2,5 мг/л
0,2…5 мг/л
±2
6015
+
+
43
3
22
+
2
Сl
-
- 1
Na , K , Ca
+2
- 500
Ag
+
- 100
Cd
+2
- 70
SO
-
, CO
-
, NO
-
, Zn ,
Ni
+2
, Co
+2
- 50
Cu
+2
, Pb
+2
, Hg
+2
- 10
Fe
+3
- 4
Fe
+2
, Sn
+2
- 1
лист 4
всего листов 6
3
1
CA71NО
нитриты (NO
2
-
N)
нитриты (NО
2
)
2
10…500 мкг/л
0,1…1 мг/л
0,2…3 мг/л
0,01…250 мкг/л
±2
±2
4
120
120
120
210
5
15
15
15
20
CA71PH
фосфаты (РО
4
-
Р)
0,05…2,5 мг/л
0,5…20 мг/л
0,1…25 мг/л
1…50 мг/л
±2
360
15
6
Сl
-
, SO
4
-2
- 1
Cd
+2
- 700
Na
+
, K
+
, Ca
+2
- 500
Pb
+2
, Zn
+2
, Ni
+2
, Fe
+2
, Fe
+3
,
Co
+2
, Hg
+2
, Ag
+
, CO
3
-2
,
NО
3
-
- 50
Sn
+2
- 25
Cr(VI) - 10
SO
4
-2
- 10
C1
-
- 1
Na
+
, K
+
, Ca
+2
- 500
Сu
+2
, Zn
+2
, Ni
+2
, Fe
+2
, Fе
+3
,
Co
+2
, Hg
+2
, Cr
+3
, CО
3
-2
,
NО
3
-
- 50
Sn
+2
- 25
Pb
+2
- 10
Ag+ - 5
Сr
+6
- 0,5 (влияние может
быть уменьшено
увеличением дозы
аскорбиновой кислоты)
CA71CL
хлор свободн.
(С1)
хлор общ, (О)
0,01…1 мг/л
0,1…10 мг/л
0,01…1 мг/л
0,1…10 мг/л
±10
60
15
Жесткость (СаСО
3
) - 1000
МnО
2
- 0,03
рН в пределах 2-14
СrО
4
-2
- 0,03
I
-
, Вr
-
, О
3
- следы
CA71HY
гидразин
(N
2
H
4
)
1…500 мкг/л
±5
60
15
-
CA71SI
силикаты
(SiО
2
)
1…200 мкг/л
0,05…5 мг/л
±2
90
120
20
Fe
+3
, Fe
+2
- 1
РО
4
-3
- 50
рН не более 7
СА71НА
жесткость
(СаСОз)
0,1…10 мг/л
0,8…80 мг/л
±5
±3
120
20
Fe
+3
- 2
Fe
+2
- l,4
Сu
+2
- 0,75
Cr
+3
- 0,25
Mn
+2
- 0,20
Zn
+2
- 0,05
*)
МХ установлены для бинарных растворов определяемых компонентов в дистиллированной воде
лист 5
всего листов 6
220
±
10 %
5…40
30…90
2.Технические характеристики и условия эксплуатации приведены в таблице 3
.
Таблица 3.
Значение характеристики
195
20
20…300
436
´
250
´
650
28
50
8
Наименование характеристики
Время протекания цветной реакции, с, не более
Отбираемый объем пробы, мл
Время промывки, с
Габаритные размеры (Д
´
Ш
´
В), мм
Масса, кг, не более
Потребляемая мощность, В
´
А, не более
Напряжение питания от сети переменного тока частотой
(50
±
1) Гц, В
Средний срок службы, лет
Условия эксплуатации:
-диапазон температур окружающего воздуха, °С
-диапазон относительной влажности
окружающего воздуха, %? при t = 25 °С
-диапазон атмосферного давления, кПа
84…106,7
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации ме-
тодом компьютерной графики и на корпус анализатора в виде наклейки.
Комплектность средства измерений
Анализатор Stamolys CA71;
Руководство по эксплуатации;
Методика поверки;
Комплект дополнительных принадлежностей и реагентов (по заказу), в который могут
входить:
- системы фильтрации CAT221/ 411/ 430 с принадлежностями и крепежной арматурой;
- наборыреагентов,стандартныхрастворовипромывочныхжидкостей
CAY140/141/142/ 240/ 241/ 242/ 243, CAYххх;
- наборы запасных частей CAV740;
- другие дополнительные принадлежности и запасные части согласно руководству по
эксплуатации.
Поверка
осуществляется по документу «Анализаторы фотометрические промышленные Stamolys CA71
фирмы «Endress+Hauser», Германия. Методика поверки МП 203-0057-2007», утвержденному
ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» в июне 2007 г.
Основные средства поверки: стандартные образцы состава водных растворов ГСО
7854-2000, ГСО 7015-93, ГСО 8502-2002, ГСО 7762-2000, ГСО 7765-2000, ГСО 7781-2000,
ГСО 7625-99, ГСО 7791-2000, ГСО 8212-2002, ГСО 8206-2002, контрольные растворы свобод-
ного и общего хлора, приготовленные по МВИ-146-05; контрольные растворы гидразина сер-
нокислого квалификации ч.д.а. по ГОСТ 5841-74.
лист 6
всего листов 6
Нормативные и технические документы, устанавливающие требования к анализаторам
Stamolys СА71
ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей ГСП. Общие технические
условия».
Техническая документация фирмы–изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области охраны окружающей среды.
Изготовитель
Фирма "Endress+Hauser Conducta GmbH+ Co.KG", Германия
Адрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24
Phone: +49 7156 20 90
Факс: +49 7156 281 58
Заявитель
ООО "Эндресс+Хаузер"
Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1, 5 этаж
Тел/факс: + 7 (495) 783-2850
Факс: +7 ( 495) 783-2855
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Россия, Санкт-Петербург, Московский проспект, д. 19.
Заместитель
Руководителя Федерального агентства по
техническому регулированию и метрологииФ.В.Булыгин
М.П."___" ____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28571-05 | Микроомметры промышленные | С.А10 | Фирма "Chauvin-Arnoux", Франция | 2 года | Перейти |
| 83050-21 | Анализаторы | ИНФРАСКАН-M | Общество с ограниченной ответственностью "ЭКАН" (ООО "ЭКАН"), г. Санкт-Петербург | 1 год | Перейти |
| 47851-11 | Анализаторы электробезопасности | ESA 612, ESA 620 | Фирма "Fluke Biomedical", США | 1 год | Перейти |
| 47679-11 | Хроматографы газовые промышленные | PGC 5000 | Фирма "ABB Inc.", США | 1 год | Перейти |
| 60791-15 | Хроматографы газовые промышленные специализированные | МикроСАМ РУС | ООО "НПО "ЭКОХИМПРИБОР", г.Дубна | 1 год | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
