Измерители объемных деформаций бетона БЕТОН-ФРОСТ, ГРСИ 35692-07
Номер госреестра:
35692-07
Наименование СИ:
Измерители объемных деформаций бетона
Обозначение типа:
БЕТОН-ФРОСТ
Производитель:
ООО НПП "Интерприбор", г.Челябинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.08.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 28986
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители объемных деформаций бетона «БЕТОН-ФРОСТ»
Назначение средства измерений
Измеритель объемных деформаций бетона «БЕТОН-ФРОСТ» (далее – измеритель)
предназначен для измерения объемных деформаций насыщенных водой бетонных образцов
при определении морозостойкости бетонов дилатометрическим методом в соответствии с
ГОСТ 10060.3 - 95 с «изм.1».
Описание средства измерений
Измеритель выполнен в виде трех измерительных камер, в которые помещаются на-
сыщенные водой бетонные образцы, заливаемые керосином. Электрический сигнал, пропор-
циональный объемной деформации образцов, регистрируется электронным блоком с графиче-
ским дисплеем и клавиатурой.
Принцип работы измерителя основан на преобразовании температурных объемных
деформаций насыщенных водой бетонных образцов посредством рабочей жидкости – керо-
сина в каждой герметичной измерительной камере с сильфоном, который жестко связан с
датчиком перемещений, преобразующим линейные перемещения сильфона в электрический
сигнал. Электрический сигнал измеряется, обрабатывается и регистрируется электронным
блоком. Во время замораживания в морозильной камере измерительных камер с образцами
электронный блок непрерывно фиксирует кривые объемных деформаций стандартного и на-
сыщенных водой бетонных образцов. При достижении температуры минус (18±2) ºС элек-
тронный блок автоматически завершает процесс, обрабатывает и получает кривую разности
объемных деформаций стандартного и каждого насыщенного водой образца из бетона и опре-
деляет в соответствии с таблицами 1 и 2 ГОСТ 10060.3-95 с изм. «1» марку бетона по морозо-
стойкости F с учетом вида бетона, формы и размера образца. Полученные данные из элек-
тронного блока можно перенести на персональный компьютер для дальнейшей обработки и
оформления результатов.
Место пломбирования от несанкционированного доступа расположено в батарейном
отсеке электронного блока на винте крепления корпуса. Это место одновременно является
местом нанесения оттиска клейма при поверке (рисунок 1). Внешний вид измерителя пред-
ставлен на рисунке 2.

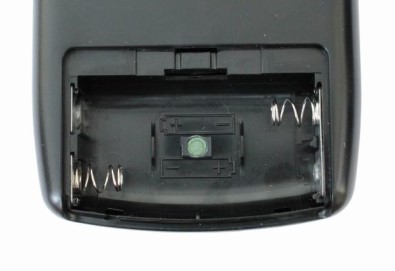

Рисунок 1 - Место пломбирования и клеймения
Место пломбирования
Лист № 2
всего листов 4

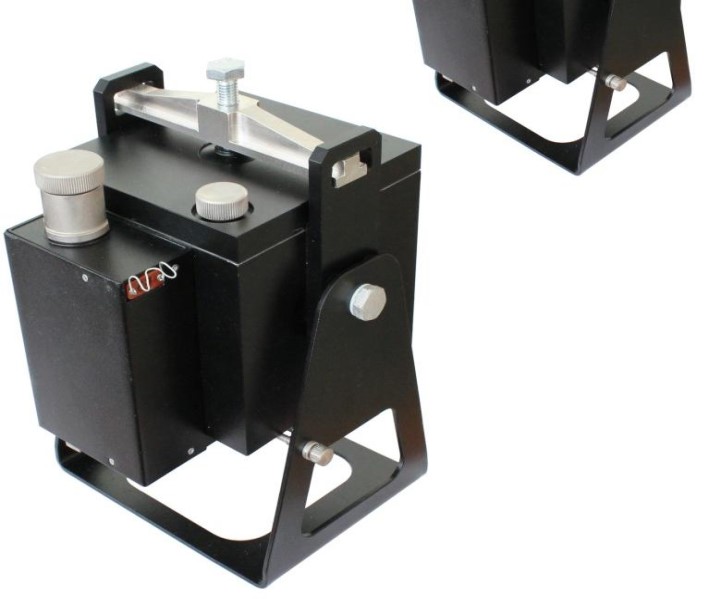

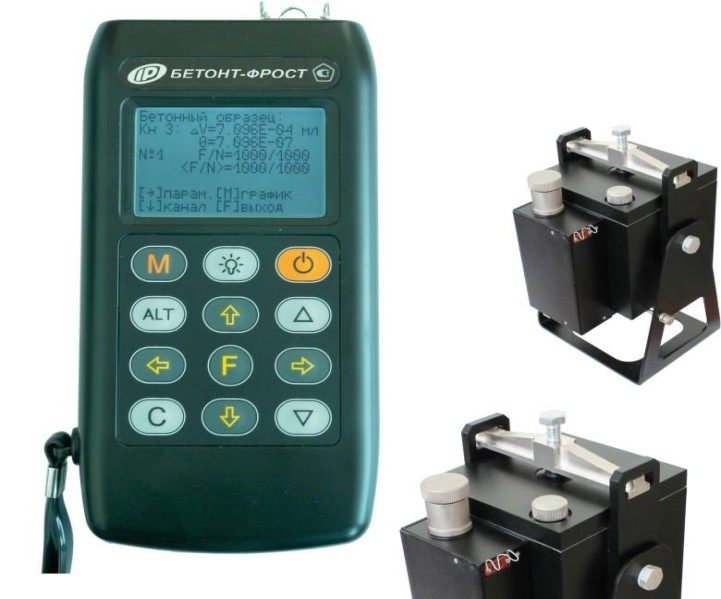

Рисунок 2 – Общий вид измерителя объемных деформаций бетона «БЕТОН-ФРОСТ»
Программное обеспечение
Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с за-
щитой от считывания и перезаписи: тип микроконтроллера AT91SAM7S256 фирмы "Atmel"
(США).
Управляющая программа микроконтроллера реализует алгоритм:
а) измерения и регистрации изменения объема жидкостей;
Лист № 3
всего листов 4
100ПОФРОСТ
б) нахождения относительной разности изменения объемов жидкости в измеряемом и
контрольном образцах при замораживании;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентифика-Номер версииЦифровой идентифи- Алгоритм вычисле-
Наименованиеционное на- (идентификаци- катор программногония цифрового
программногоименованиеонный номер) обеспечения (кон- идентификатора
обеспеченияпрограммногопрограммноготрольная сумма ис-программного обес-
обеспечения обеспечения полняемого кода) печения
НКИП.408911.ПО БЕТОН-
12.07.2012593ECRC16
Программное обеспечение не влияет на метрологические характеристики.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 соответствует уровню «С». Относительное отличие тестовых ре-
зультатов вычислений от опорных (
d
) не превышает 0,01.
Метрологические и технические характеристики
Диапазон измерения объемных деформаций, см
3
…………………….. от 0,1 до 7,0
Пределы допускаемой основной абсолютной погрешности измерения объемных де-
формаций, см
3
…………………………………………………………………………… ±0,1
Пределы допускаемой дополнительной погрешности измерения объемных деформа-
ций при отклонении температуры от границ нормальной области в пределах рабочего диа-
пазона температур на каждые 10
°
С изменения температуры, см ……... ±0,05
Питание комплекса:
– два аккумулятора типа АА с напряжением, В, …………………………….. 2,5
±
0,5
– внешний блок питания с выходным напряжением, В……………………... 5,0
±
0,5
Потребляемая мощность, Вт, не более ……………………………………………. 0,2
Рабочие условия эксплуатации:
– рабочий диапазон температур окружающего воздуха,
°
С:
а) электронного блока ………………………………………... от плюс 10 до плюс 35
б) измерительных камер ……………………………………. от минус 20 до плюс 35
– относительная влажность воздуха при плюс 35
°
С, %.......................................... 75
– атмосферное давление, кПа………………………………………………..84 – 106,7
Масса, кг, не более…………………………………………………………..………14,0
Габаритные размеры (длина
х
ширина
х
высота), мм, не более:
– электронный блок ………………………………………………………...151×81×32
– измерительная камера……………………………………………….….160×170×210
Средняя наработка на отказ, ч, не менее………………………………………….8000
Средний срок службы, лет, не менее………………………………………………...10
Знак утверждения типа
наносится наклейкой на заднюю панель прибора и печатается типографским способом в ле-
вом верхнем углу титульного листа Руководства по эксплуатации НКИП.408911.100РЭ.
кол. по заказу
Примечание
Комплектность средства измерений
Наименование и условное обозначение
Электронный блок
Измерительная камера
Стандартный образец по ГОСТ 10060.3-95с изм. «1»
Соединительный кабель
Крючок
Футляр
Количество
1шт.
1- 3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 4
всего листов 4
по заказу
Примечание
Наименование и условное обозначение
Программное обеспечение НКИП.408911.100ПО
Аккумуляторы типа АА
Блок питания 5В
Зарядное устройство
Кабель USB
Комплект ЗИП НКИП.408911.100 ЗИП
Руководство по эксплуатации НКИП.408911.100РЭ, со-
держащее раздел «Методика поверки»
Количество
1 диск
2 шт.
1 шт.
1 шт.
1 шт.
-1экз.
Поверка
измерителей объемных деформаций бетона «БЕТОН-ФРОСТ», проводится в соответствии с
разделом 6 «Методика поверки» Руководства по эксплуатации НКИП.408911.100РЭ, согласо-
ванным с ФГУП «ВНИИФТРИ» « 28 » июня 2007 г.
Основное поверочное оборудование:
– градуированная пипетка 2-1-2-5 ГОСТ 29228 с ценой деления 0,05 см
3
.
Сведения о методиках (методах) измерений
содержатся в документе НКИП.408911.100 РЭ «Измеритель объемных деформаций бетона
«БЕТОН-ФРОСТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
объемных деформаций бетона «БЕТОН-ФРОСТ»
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объ-
ема жидкости».
ГОСТ 10060.3-95 с «изм.1» «Бетоны. Дилатометрический метод ускоренного опреде-
ления морозостойкости».
ТУ 4215-011-7453096769-06 «Измеритель объемных деформаций бетона «БЕТОН-
ФРОСТ». Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
ООО Научно-производственное предприятие «Интерприбор»
Адрес предприятия: 454126,Челябинск, ул. Тернопольская, 6
тел/факс (351) 729-88-85; 211-54-30(-31)
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ»
Регистрационный номер № 30002-08
Адрес: 141570, Московская область, Солнечногорский район, г.п. Менделеево.
Тел./факс (495) 944-52-82 , e-mail:
Ф. В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«___» _____________2012 г.
