Системы измерительные регистрирующие СЕЙТРОНИК СИР-ПГ-300, ГРСИ 49490-12
Номер госреестра:
49490-12
Наименование СИ:
Системы измерительные регистрирующие
Обозначение типа:
СЕЙТРОНИК СИР-ПГ-300
Производитель:
ООО "Машиностроитель", г.Пенза
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 46033
об утверждении типа средств измерений
Лист № 1
Всего листов 4

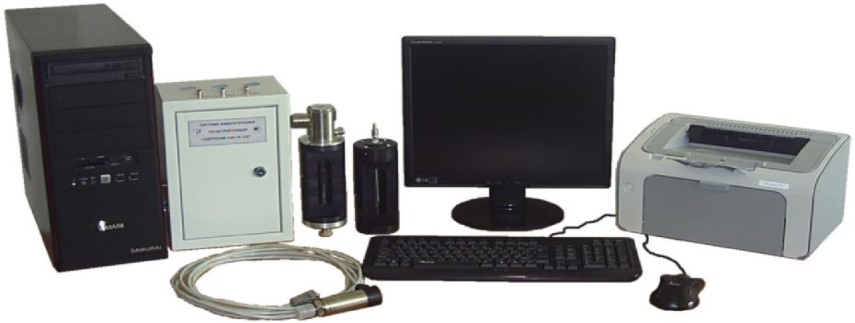

Фотография общего вида
место пломбирования
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные регистрирующие «СЕЙТРОНИК СИР-ПГ-300»
Назначение средства измерений
Системы измерительные регистрирующие «СЕЙТРОНИК СИР-ПГ-300» (далее –
системы) предназначены для измерений давления и расхода (утечек) испытательной сре-
ды через затвор арматуры.
Описание средства измерений
Конструкция систем состоит из датчика давления с резьбовым присоединением к
зоне контроля давления и кабелем для подключения к блоку сопряжения, датчиков утечки
воды и воздуха с кабелями для подключения к блоку сопряжения и входными штуцерами
для подвода утечки воды и воздуха.
В зависимости от диапазона измерений давления испытательной среды исполне-
ния системы имеют обозначения, приведенные в таблице 1.
Таблица 1
Обозначение исполнения системы
«СЕЙТРОНИК СИР-ПГ-300-1»
«СЕЙТРОНИК СИР-ПГ-300-1,6»
«СЕЙТРОНИК СИР-ПГ-300-4»
«СЕЙТРОНИК СИР-ПГ-300-10»
«СЕЙТРОНИК СИР-ПГ-300-25»
«СЕЙТРОНИК СИР-ПГ-300-40»
«СЕЙТРОНИК СИР-ПГ-300-60»
«СЕЙТРОНИК СИР-ПГ-300-100»
«СЕЙТРОНИК СИР-ПГ-300-160»
Верхний предел измерений давления, МПа
1
1,6
4
10
25
40
60
100
160
Принцип действия систем основан на оптоэлектронном методе фиксации контро-
ля капель воды, отрывающихся от сопла при испытаниях арматуры водой и пузырьков
воздуха при испытаниях воздухом.
В результате измерений давления и утечки рабочей среды система формирует
протокол испытаний. Протокол испытаний отображается на мониторе, может сохраняться
на жестком диске и распечатываться на принтере.
Лист № 2
Всего листов 4
Пломбирование систем осуществляется один раз изготовителем при выпуске из
производства в виде наклейки с изображением товарного знака предприятия-изготовителя
на переднюю панель – дверцу и боковую стенку корпуса блока сопряжения.
Программное обеспечение
Программное обеспечение функционирует под управлением операционной сис-
темы Windows.
Поставляемая с системой программа ARMATURA.EXE позволяет осуществлять:
– измерение давления и величины утечек;
– отображение результатов измерений;
– настройку режимов работы и параметров обработки данных;
– калибровку системы при измерении давления и утечки;
– распечатку протоколов с результатами измерений на бумажном носителе;
– сохранение результатов испытаний.
Идентификационные данные метрологически значимого программного обеспече-
ния, находящегося в библиотеке Bibl.dll, приведены в таблице 2.
Наимено-
вание ПО
Идентификаци-
онное наимено-
вание ПО
Таблица 2
Bibl.dll
Библиотека DLL
Номер версии
(идентифика-
ционный но-
мер) ПО
Версия v1.0
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
933A71AE
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
CRC32
Защита программного обеспечения от непреднамеренных и преднамеренных из-
менений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3
Рабочая среда
Верхний предел измерений давления, МПа
± 1
± 5
Напряжение питающей сети, В
от 198 до 242
Частота, Гц
от 49 до 51
Потребляемая мощность, В·А, не более
120
Масса системы, кг, не более
40
Наименования характеристик
Значение
вода по ГОСТ Р 51232-98
воздух класса 0 по
ГОСТ 17433-80
1; 1,6; 4; 10; 25; 40; 60;
100; 160
от 0 до 15
от 0 до 12
Диапазон измерений расхода (утечек), см
3
/мин:
при испытании водой
при испытании воздухом
Пределы допускаемой приведённой погрешности измерений дав-
ления, %
Пределы допускаемой приведённой погрешности измерений рас-
хода (утечек) по воде и по воздуху, %
Лист № 3 Trial
листов 4
Условия эксплуатации:
- температура окружающего воздуха, °Сот +5 до +40
- относительная влажность воздуха (при плюс 25°С), % от 30 до 80
- атмосферное давление, кПа от 84 до 106,7
Условия транспортирования:
- в части воздействия климатических факторов внешней среды
по группе 2 ГОСТ 22261 условиям
хранения 3) при температуреот минус 25 до плюс 55°С
- в части воздействия
механических факторов по ГОСТ 23216легкие
Степень защиты, обеспечиваемая оболочкой IP40.
Уровень индустриальных радиопомех, создаваемых системами не превышает зна-
чений, установленных для оборудования класса Б по ГОСТ Р 51318.22-2006.
Системы соответствуют критерию качества функционирования класса А при воз-
действии:
- воздушного электростатического разряда со степенью жесткости 1 по
ГОСТ Р 51317.4.2-99;
-наносекундныхимпульсныхпомехсостепеньюжесткости2по
ГОСТ Р 51317.4.4-99;
-микросекундныхимпульсныхпомехсостепеньюжесткости2по
ГОСТ Р 51317.4.5-99;
- динамических изменений напряжения электропитания со степенью жесткости 2
по ГОСТ Р 51317.4.11-2007.
Знак утверждения типа
Знак утверждения типа наносится на табличку методом пьезоструйной печати,
которая устанавливается на передней панели корпуса блока сопряжения, на титульном
листе руководства по эксплуатации типографским способом в левом верхнем углу.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
Таблица 4
Наименование
Кол-во,
шт.
1
1
1
1
1
1
1
1
Компьютер
Монитор
Клавиатура стандартная
Мышь оптическая
Принтер лазерный
Датчик давления МИДА-13П или WIKA S-10
Датчик измерения утечек воды капельный ДГК -05
407 291.05.00.00.000
Датчик измерения утечек воздуха пузырьковый ДГП-06
407 291.06.00.00.000
Блок сопряжения 407291.07.00.00.000
Комплект кабелей
Руководство по эксплуатации 42.1451.06.00.000 РЭ
Методика поверки 42.1451.96.00.000 МП
Программное обеспечение ARMATURA.EXE
1
1
1
1
1
Лист № 4
Всего листов 4
Поверка
осуществляется по документу «Система измерительная регистрирующая «СЕЙТРОНИК
СИР-ПГ-300». Методика поверки. 42.1451.96.00.000 МП», утверждённому руководителем
ГЦИ СИ ФБУ «Пензенский ЦСМ» 15 декабря 2011 г.
Перечень основных средств поверки представлен в таблице 5.
Таблица 5
НаименованиеДиапазон измеренийКласс точности
Манометр грузопоршневой МП-60 от 1 до 6 МПа 0,05
Манометр грузопоршневой МП-600 от 1 до 60 МПа 0,05
Манометр грузопоршневой МП-2500 от 5 до 250 МПа 0,05
Весы ВК-300 от 0 до 300 г 2
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к системам измерительным
регистрирующим «СЕЙТРОНИК СИР-ПГ-300»
1. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
2. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная пове-
рочная схема для средств измерений избыточного давления до 250 МПа.
3. ГОСТ 8.510-02 ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Общество с ограниченной ответственностью «МАШИНОСТРОИТЕЛЬ»
Адрес: 440008, г. Пенза, ул. Урицкого, д. 62
тел.: (8412) 56-39-05; 69-70-89;факс: (8412) 55-33-61; 69-72-00.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный
центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензен-
ский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел/факс: (8412) 49-82-65.
e-mail:
ГЦИ СИ ФБУ «Пензенский ЦСМ» зарегистрирован в Государственном реестре
средств измерений под № 30033-10.
Е.Р. Петросян
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
«___»__________ 2012 г.
