Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS, ГРСИ 50158-12
Номер госреестра:
50158-12
Наименование СИ:
Фурье-спектрометры инфракрасные
Обозначение типа:
Spectrum Two DTGS и Frontier DTGS
Производитель:
Фирма "PerkinElmer, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Лист № 1
Всего листов 5
Приложение к свидетельству № 46849
об утверждении типа средств измерений
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS
Назначение средства измерений
Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS (далее по
тексту Фурье- спектрометры) предназначены для измерения длины волны инфракрасных (ИК)
спектров в ближнем, среднем и дальнем ИК диапазонах органических и неорганических
веществ.
Описание средства измерений
Принцип действия Фурье-спектрометров инфракрасных Spectrum Two DTGS и Frontier
DTGS основан на том, что при подвижке одного из 2 зеркал интерферометра происходит
изменение разности хода между интерферирующими лучами. Регистрируемый световой поток
навыходеинтерферометра(интерферограмма)представляетсобойфурье-образ
регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после
выполнения специальныхматематических расчетов надинтерферограммой(обратное
преобразование Фурье).
Движение зеркала в интерферометре осуществляется с помощью прецизионного
механизма. Точное положение зеркала (разность хода в интерферометре) определяется с
помощью референcного канала с He-Ne или диодным лазером. Нулевое значение разности хода
(основной максимум интерферограммы) определяется расчетным путем. Приборы могут
применяться как для регистрации спектров поглощения, так и регистрации эмиссионных
спектров.
Фурье-спектрометры представляют собой стационарные автоматизированные приборы,
построенные в виде унифицированного ряда на основе автонастраиваемого интерферометра
Майкельсона и обеспечивающие решение широкого круга спектрометрических задач.
Приборы оснащаются встроенной системой экспресс-анализа без команды с внешнего
компьютера для запуска измерений и вывода прибора из спящего режима.

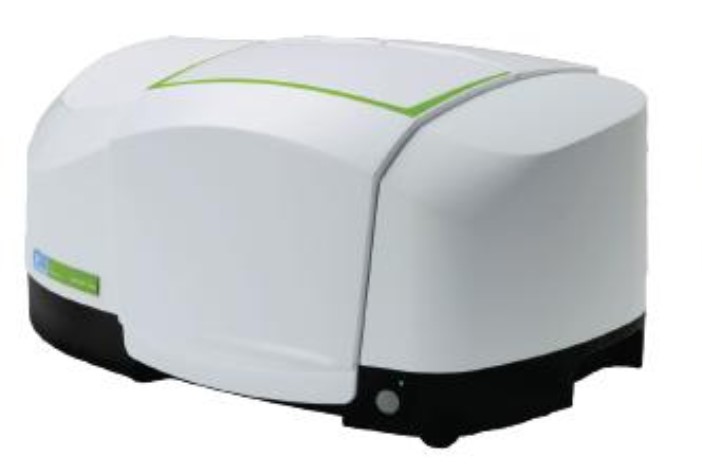

Рисунок 1 - Общий вид Фурье-спектрометра инфракрасного Spectrum Two
DTGS
Лист № 2
всего листов 5
1 2

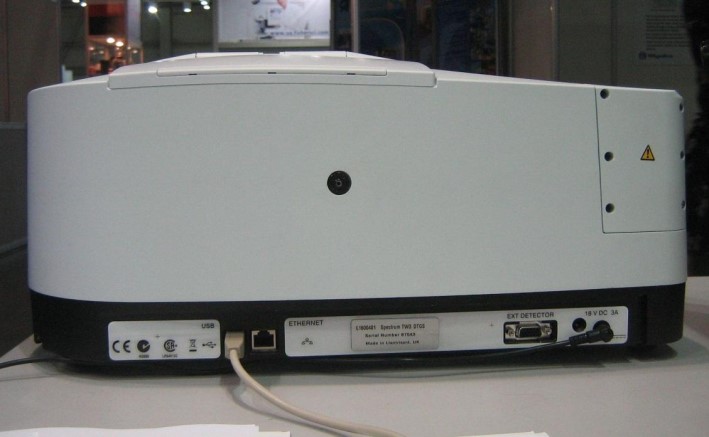

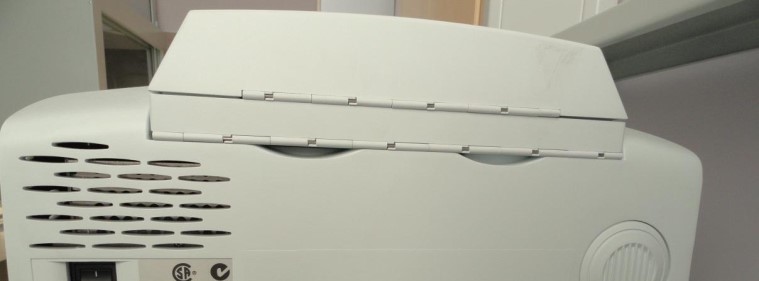

Рисунок 2 - Фурье-спектрометр инфракрасный Spectrum Two
DTGS
- вид сзади
1 - маркировка ; 2- место пломбирования;

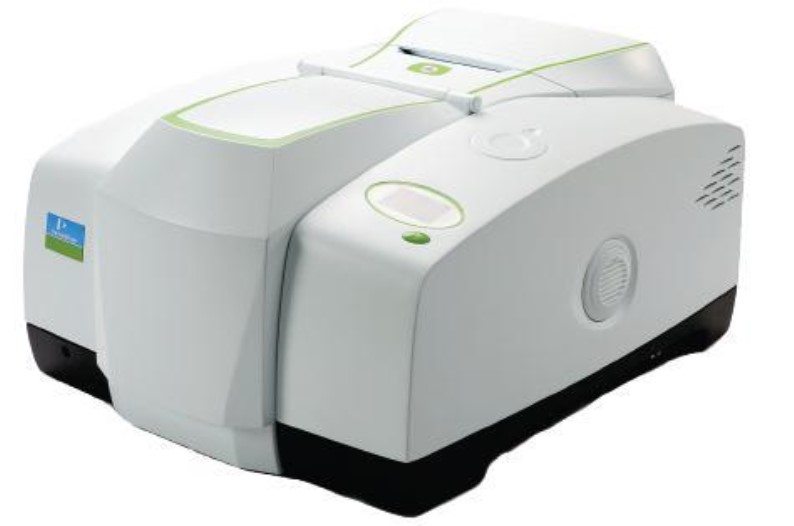

Рисунок 3 - Общий вид Фурье-спектрометра инфракрасного Frontier
DTGS
Лист № 3
всего листов 5
Наименование
программного
обеспечения
Идентификацио
нное
наименование
программного
обеспечения
данных и
выше
Программное обеспечение
Обработка результатов измерений, управление системой, создание и сохранение
файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в
реальном времени производится с помощью программного обеспечения Spectrum, версии 10.
Метрологически значимая часть программного обеспечения Spectrum имеет уровень
защиты С от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Данные по программному обеспечению представлены в таблице 2.
Таблица 2
Цифровой
Номер версииидентификаторАлгоритм
(идентификац программного вычисления
ионныйобеспеченияцифрового
номер) (контрольная идентификатора
программного сумма программного
обеспечения исполняемого обеспечения
кода)
Программа
обработки
управления
Spectrum
v. 10.03 и
--
системой
Spectrum
12

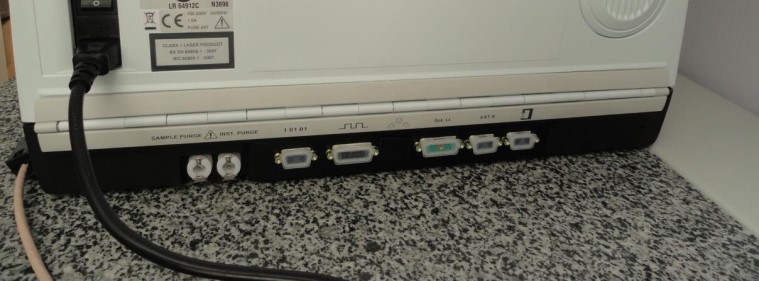

Рисунок 4 - Фурье-спектрометр инфракрасный Frontier
DTGS
- вид сзади
1 - маркировка ; 2- место пломбирования;
Лист № 4
всего листов 5
Наименование характеристик
±0,5
0,1
50000:1
Электропитание
Масса, не более, кг
Условия эксплуатации:
Температура, °С
Относительная влажность, %
Атмосферное давление, кПа
Метрологические и технические характеристики
Данные характеристики представлены в таблице 3.
Таблица 3
Значение характеристик
Spectrum Two DTGSFrontier DTGS
8300 - 350
0,4
Спектральный диапазон, см
-1
Спектральное разрешение, см
-1
Пределы допускаемой
абсолютной погрешности
измерения длины волны, в
диапазоне шкалы длин волн
(4000 – 450) см
-1
Уровень псевдорассеянного
света, %
Отношение сигнал/шум (пик к
пику, 1 мин. сканирования,
разрешение 4 см
-1
), не менее
см
-1
220±10 В, 50 Гц, 12 В (от бортовой сети автомобиля или от
встроенных батарей)
Габаритные размеры (ширина х
глубина х высота), не более, мм
450х300х210520 х 600 х 300
1336
15 -35
20 - 75
96 - 104
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на корпус
спектрометра в виде голографической наклейки.
DTGS
и Frontier
DTGS
Количество
1 шт.
1 шт.
1 комплект
1 шт.
*
1 шт.
1 экз.
1 экз.
Комплектность средства измерений
Фурье-спектрометры инфракрасные Spectrum Two
комплектуется в соответствии с таблицей 4.
Таблица 4
Наименование и условное обозначение
Фурье-спектрометр
Программное обеспечение Spectrum на диске
Соединительные кабели
Персональный компьютер
Тестовый образец полистирола PerkinElmer
Руководство по эксплуатации
Методика поверки МП 48.Д4-12
*
- количество определяется требованиями заказа
Лист № 5
всего листов 5
Поверка
осуществляется по документу «Фурье-спектрометры инфракрасные Spectrum Two DTGS и
Frontier DTGS. Методика поверки МП 48.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ»
25 апреля 2012 года.
Основные средства поверки:
1 Пленка полистирола толщиной 0,025-0,070 мм по ГОСТ 20282
-86.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководствах по эксплуатации «Фурье-
спектрометр инфракрасный Spectrum Two
DTGS
. Руководство по эксплуатации», раздел
«Начало работы с программным обеспечением Spectrum» и «Фурье-спектрометр инфракрасный
Frontier
DTGS
. Руководство по эксплуатации», раздел «Использование спектрометра с
программой Spectrum»
Нормативные и технические документы, устанавливающие требования к «Фурье-
спектрометрам инфракрасным Spectrum Two DTGS и Frontier DTGS»
Техническая документация фирмы «PerkinElmer, Inc.», США
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Фурье-спектрометры инфракрасные SpectrumTwo
DTGS
иFrontier
DTGS
применяются при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма «PerkinElmer Inc.», США
Адрес: 940, Winter Street, Waltham, MA 02451, USA
Телефон/факс: +1 (866) 925-4600
Заявитель
Московское представительство акционерного общества «Шелтек АГ»
Адрес: 119334, Москва, ул. Косыгина, 19
Телефон: +7 (495) 935-88-88, Факс: +7 (495) 564-87-87
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»
Аттестат аккредитации №№ 30003-08 действителен до 01 января 2014
Адрес: 119361, г.Москва, ул.Озерная, 46
тел. 437-56-33, факс 437-31-47
Е-mail:
сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.«___»__________2012 г.
