Анализаторы иммунологические Multiskan GO, ГРСИ 53641-13

Смотреть ГРСИ
53640-13

Номер госреестра:

53641-13

Наименование СИ:

Анализаторы иммунологические

Обозначение типа:

Multiskan GO

Производитель:

Фирма "Thermo Fisher Scientific Oy", Финляндия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

06.06.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-02-10, info@teh-m.ru

Поверка
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50904

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы иммунологические Multiskan GO

Назначение средства измерений

Анализаторы иммунологические Multiskan GO

предназначены для измерения оптиче-

ской плотности жидких проб биологического происхождения.

Описание средства измерений

Принцип действия анализаторов основан на измерении отношения интенсивности из-

лучения, прошедшего через исследуемый объект, к интенсивности излучения, упавшего на его

поверхность, и дальнейшего пересчета коэффициента пропускания в оптическую плотность.

Анализаторы представляют собой стационарные настольные лабораторные приборы,

состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Анализатор выпускается в двух исполнениях: в одном исполнении установлен только

микропланшетный канал, в другом кроме микропланшетного канала

прибор имеет дополни-

тельно канал для измерения оптической плотности проб, помещаемых в стандартные 10-и мм

кюветы.

Для разложения излучения в спектр используется монохроматор. В качестве источни-

ка излучения применяется ксеноновая лампа. После монохроматора свет попадает в модуль во-

локонной оптики, который обеспечивает просвечивечивание лунок микропланшета и стандарт-

ных кювет. В соответствии с расположением лунок над микропланшетом размещены фокуси-

рующие линзы и фотоприемники а в качестве приемников сигналов (детекторов) используются

кремниевые фотодиоды. Прибор рассчитан на использование микропланшетов, в которых мо-

жет быть 96 или 384 лунок.

Анализаторы могут управляться как от внешнего управляющего компьютера, подклю-

чаемого через USB-порт (B-type), так и от встроенного микроконтроллера. Управление проис-

ходит с помощью кнопочной панели на лицевой части прибора.

Внешний вид анализаторов приведен на рисунке 1.

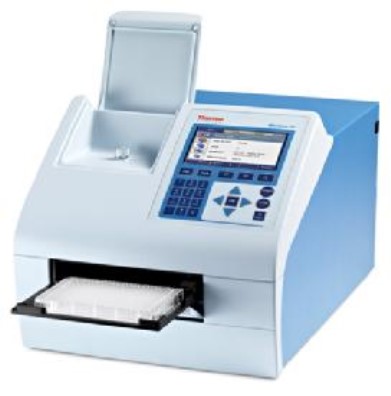

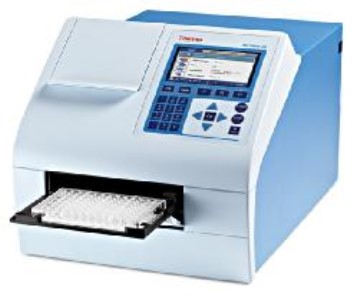

Рисунок 1. Внешний вид анализаторов иммунологических Multiskan GO

Лист № 2

Всего листов 4

Программное обеспечение

Анализаторы оснащены встроенным и автономным ПО, которое управляет работой ана-

лизатора, отображает результат, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части автономного ПО относится исполняемым файлом

SkanIt

.exe.

Метрологически значимая часть ПО выполняет следующие функции:

управление прибором;

установка режимов работы прибора;

Наименова-

ние про-

граммного

обеспечения

Идентифика

ционное наименова-

ние программного

обеспечения

Номер версии

(идентифика-

ционный но-

мер) про-

граммного

обеспечения

Цифровой иденти-

фикатор программ-

ного обеспечения

(контрольная сумма

метрологически зна-

чимой части ПО)

MD5

Multiskan GO

Спектральный диапазон, нм

0,012

3,0

1,0

0,05

Габаритные размеры (В×Ш×Г), мм, не более

260х285х430

получение спектров оптической плотности исследуемых проб;

обработка и хранение результатов измерений

построение калибровочных зависимостей;

проведение диагностических тестов прибора;

Алгоритм

вычисления

цифрового

идентифика-

тора про-

граммного

обеспечения

Автономное программное обеспечение

SkanItSkanIt

3.2.0.36 и

выше

5ECC4335D457AC028

C088580EB0A25BE *

Встроенное программное обеспечение

ПО Mul-

tiskan GO

1.00.12

и выше

Не доступен

&fraq34;

для версии

3.2.0.36

; файл SkanIt.exe

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нор-

мировании последних.

Метрологические и технические характеристики

От 200 до 1000

От 0 до 3,0

Диапазон измерений оптической плотности, Б

Пределы допускаемой абсолютной погрешности анализатора при

измерении оптической плотности (в диапазоне от 0 до 0,4 Б), Б

Пределы допускаемой относительной погрешности анализатора при

измерении оптической плотности (в диапазоне св. 0,4 до 3,0 Б), %

Пределы допускаемой абсолютной погрешность установки длин

волн, нм

Уровень рассеянного света (340 нм), %, не более

Время измерения, с

-планшет 96 лунок, быстрый режим

-планшет 96 лунок, точный режим

-планшет 384 лунок, быстрый режим

-планшет 96 лунок, точный режим

Лист № 3

Всего листов 4

-диапазон температур окружающего воздуха,

От 15 до 30

-диапазон относительной влажности окружающего воздуха (при

25 ºС), %

Не более 85

10,8

5000

110

220 (+22...-33)

Масса, кг, не более

Средний срок службы, лет

Наработка на отказ, ч, не менее

Потребляемая мощность, В·А, не более

Напряжение питания частотой 50

1 Гц, В

Условия эксплуатации:

-диапазон атмосферного давления, кПаОт 84 до 106

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на

левую панель корпуса анализатора.

Комплектность средства измерений

– анализатор;

– руководство по эксплуатации (книга и электронная версия на компакт-диске);

– методика поверки МП-242-1499-2013

- светофильтр интерференционный специальный;

- колесо светофильтров специальное;

- лампа галогенная для ридеров серии «Multiskan»;

- инкубатор встроенный.

Поверка

осуществляется по документу МП-242-1499-2013 «Анализаторы иммунологические Mul-

tiskan GO. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.

Д.И.Менделеева»17.01.2013 года.

Основные средства поверки: комплект светофильтров КСП-01, комплект светофильт-

ров КС-105.

Сведения о методиках (методах) измерений

Приведены в документе «Анализаторы иммунологические Multiskan GO. Руководство

по эксплуатации»

Нормативные и технические документы, устанавливающие требования к анализаторам

иммунологическим Multiskan GO

1. ГОСТ 8.557-2007 "ГСИ. Государственная поверочная схема для средств измерений

спектральных, интегральных и редуцированных коэффициентов направленного пропускания и

оптической плотности в диапазоне длин волн 0,2

50,0 мкм, диффузного и зеркального отраже-

ний в диапазоне длин волн 0,2

20,0 мкм".

2. Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

осуществление деятельности в области здравоохранения.

Лист № 4

Всего листов 4

Изготовитель

«Thermo Fisher Scientific Oy», Финляндия

Адрес: - Ratastie 2, FI-01620, Vantaa, Finland

тел.: +358-9-329-10-200, факс: +358-9-329-10-500

Заявитель

ЗАО «Термо Фишер Сайентифик», С-Петербург.

Адрес: 196240, г.С.-Петербург, ул.Кубинская, 73, корпус 1, лит. А.

Тел.(812) 7034215, факс (812) 7034216.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег. номер 30001-10.

Адрес:190005, Санкт-Петербург, Московский пр., 19.

Тел. (812) 251-76-01, факс (812) 713-01-14,

info@vniim.ru

Ф.В. Булыгин

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

«__» __________ 2013 г.

М.п.
