Номер госреестра:
54478-13
Наименование СИ:
Счетчики газа турбинные
Обозначение типа:
iMTM
Производитель:
Компания "Dresser Italia S.r.l.", Италия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 51861
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа турбинные iMTM
Назначение средства измерений
Счетчики газа турбинные iMTM предназначены для измерений объема природного
газа и других сухих неагрессивных газов в рабочих условиях.
Описание средства измерений
Принцип действия счетчика газа турбинного iMTM основан на преобразовании осе-
вой скорости потока газа в угловую скорость вращения колеса турбины, которая фиксирует-
ся счетчиком числа оборотов. Угловая скорость вращения колеса турбины пропорциональна
объемному расходу газа, а число оборотов пропорционально объему газа, прошедшему через
счетчик газа.
Счетчик газа турбинный iMTM состоит из корпуса, измерительного блока, магнит-
ной приводной муфты, редуктора, устройства индикации, дополнительно оснащен масляным
насосом и датчиками приближения.
Измерительный блок включает в себя:
- многоступенчатый выпрямитель потока, который ускоряет и подготавливает поток газа пе-
ред поступлением на колесо турбины;
- турбину, расположенную в заднем конце измерительного блока;
- блок подшипников, где расположены все подшипники, валы и шестерни.
Измерительный блок имеет съемное исполнение.
Магнитная приводная муфта
специальной конструкции
и редуктор передают вра-
щение турбины в индикаторный блок.
Устройство индикации имеет 8 разрядный механический счетчик. Корпус устройст-
ва индикации может поворачиваться на 350º для выбора удобного угла считывания показа-
ний.
Масляный насос обеспечивает подачу масла в блок подшипников для смазки и очи-
щения всех его деталей.
Датчики приближения предназначены для дистанционной передачи информации от
счетчика газа турбинного iMTM на входы электронного корректора объема газа или элек-
тронного регистратора результатов измерений. В качестве низкочастотных датчиков при-
ближения используются два герконовых реле RI27A H.O. и одно герконовое реле RI90 H.3.
Разъем для подключения низкочастотных датчиков приближения расположен в устройстве
индикации. В качестве высокочастотных датчиком приближения могут использоваться дат-
чики типов Bi3,5-K14-RY/S1136H, BIM-INT-Y1X, N95000.
Корпус счетчика изготавливаться из алюминия, что соответствует исполнению A с
максимальным рабочим давлением 20 бар, или стали – исполнение ST (по специальному за-
просу) с максимальным рабочим давлением 110 бар.
В корпусе счетчика газа турбинного iMTM предусмотрены гнезда для подсоедине-
ния средств измерений температуры и давления газа.
С трубопроводом счетчик газа турбинный iMTM соединяется с помощью фланцев,
присоединительные размеры счетчиков выпускаются под стандарты ISO PN и ANSI.
Предпочтительная установка в трубопроводе – горизонтальная, вертикальная - до-
пускается
Лист № 2
Всего листов 4

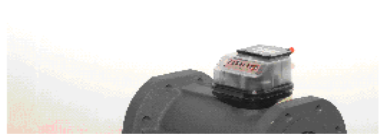

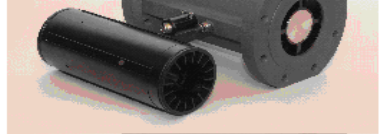

Рисунок 1 – Счетчик газа турбинный iMTM (А) со съемным измерительным блоком
Места клеймения

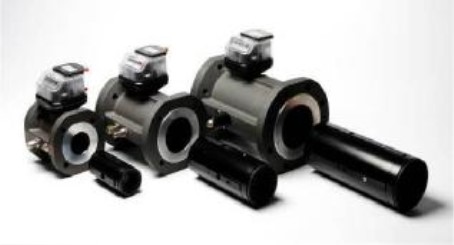

Рисунок 2 – Счетчик газа турбинный iMTM (ST)
Значение параметра
Метрологические и технические характеристики
Таблица 1
Наименование характеристики
Пределы допускаемой относительной погрешности измерений
объема газа, %,
в диапазоне расходов:*
- от Q
min
(включая) до Q
t
(исключая)
- от Q
t
(включая) до Q
max
(включая)
Максимальное рабочее давление не более, МПа
± 2,0
± 1,0
11,0
от минус 25 до плюс 65
999999,99
9999999,9
999999999
2
35
70000
20
Диапазон температур измеряемой среды и окружающего воздуха,
°С
Емкость отсчетного устройства, м
3
- DN50 мм (G65 и меньше)
- DN от 80 до 150 мм (G100-G650)
- DN от 200 до 300 мм (G1000 и больше)
Trial прямого участка трубопровода до счетчика не менее, DN
Максимально допустимая скорость наращивания давления, кПа/с
Средняя наработка на отказ, ч
Средний срок службы, не менее, лет
*Q
t
- переходной расход составляет:
- 0,20×Q
max
для динамического диапазона ≤ 1:20;
- 0,15×Q
max
для динамического диапазона 1:30.
Лист № 3
Всего листов 4
Таблица 2
Основные технические характеристики для счетчиков газа турбинных iMTM
с алюминиевым (A) и стальным (ST) корпусом
ТипоразмерDN, ммQ
м
m
3
/
a
ч
x
,Q
м
m
3
/
in
ч
,Ди
д
н
и
ам
ап
и
а
ч
з
е
о
с
н
кий
Индикаторный блок
м
3
/обимп/м
3
G40 (A, ST)
G65 (A, ST)
G100 (A, ST)
G160 (A, ST)
G250 (A, ST)
G400 (A, ST)
G650 (А)
G650 (А)
G650 (ST)
G1000 (A)
G1000 (ST)
G1600 (A)
G1600 (ST)
G2500 (A)
G2500 (ST)
G4000 (ST)
50 65 13
50 100 10
50; 8016016; 8
80; 100250 13
80; 100400 20
80; 100; 150 650 32
100; 150 1000 50
200 1000 100
100; 150; 200 1000 50
150; 200 1600 80
150; 200; 250 1600 80
150; 200 2500 130
200; 250; 300 2500 130
200 4000 200
250; 300 4000 200
300 6500 320
1:5 0,1 10
1:10 0,1 10
1:10; 1:2011
1:2011
1:2011
1:2011
1:2011
1:10 10 0,1
1:20 1 1
1:20 10 0,1
1:20 10 0,1
1:20 10 0,1
1:20 10 0,1
1:20 10 0,1
1:20 10 0,1
1:20 10 0,1
ANSI 150
2,0
ANSI 300
5,0
ANSI 600
11,0
Класс давленияPN 10PN 16
Макс. давление газа, МПа 1,0 1,6
Крепление
DN50 4×M16 4×M16
DN80 8×M16 8×M16
DN100 8×M16 8×M16
DN150 8×M20 8×M20
DN200 8×M20 12×M20
DN250 12×M20 12×M24
DN300 12×M20 12×M24
4×
5
/
8
UNC
4×
5
/
8
UNC
8×
5
/
8
UNC
8×
3
/
4
UNC
8×
3
/
4
UNC
12×
7
/
8
UNC
12×
7
/
8
UNC
8×
5
/
8
UNC
8×
3
/
4
UNC
8×
3
/
4
UNC
12×
3
/
4
UNC
12×
7
/
8
UNC
16×1UNC
16×1
1
/
8
UNC
8×
5
/
8
UNC
8×
3
/
4
UNC
8×
7
/
8
UNC
12×1UNC
12×1
1
/
8
UNC
16×1
1
/
4
UNC
20×1
1
/
4
UNC
Длина корпу-
DN, ммса, не более,
мм
Масса, не более, кг
PN10/PN16/ANSI150 PN10/PN16/ANSI150
(алюминий)(сталь)
ANSI 300/600
(сталь)
DN50 150 4 10 20
DN80 240 9 28 38
DN100 300 12 35 60
DN150 450 33 85 93
DN200 600 80 125 125
DN250 750 - 150 150
DN300 900 - 180 180
Примечание - По специальному заказу счетчики газа турбинные iMTM поставляются в рас-
ширенном диапазоне измерений расходов 1:30 за счет уменьшения Q
min
.
Лист № 4
Всего листов 4
Знак утверждения типа
наносится на лицевую панель счетчика газа турбинного iMTM и титульный лист паспорта
методом печати.
Примечание
Состав согласно паспорту
Комплектность средства измерений
Наименование
Счетчик газа турбинный iMTM
Паспорт
Инструкция по монтажу и эксплуатации
Принадлежности
Количество
1 шт.
1 экз.
1 экз.
1 комплект
По заказу
Поверка
осуществляется по документу: МП РТ 1866-2013 «Счетчики газа турбинные iMTM. Мето-
дика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 14 мая 2013 г.
Основные средства поверки: установки поверочные с пределами допускаемой отно-
сительной погрешности воспроизведения объема газа не более ±0,33 %.
Сведения о методиках (методах) измерений
Методика измерений содержится в ГОСТ Р 8.740-2011 ГСИ. Расход и количество га-
за.
Методика
измерений с помощью турбинных, ротационных и вихревых расходомеров и
счетчиков.
Нормативные и технические документы, устанавливающие требования к счетчикам
газа турбинным iMTM
1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
2 Межгосударственный стандарт ГОСТ EN 12261-2012 Счетчики газа - Счетчики га-
за турбинные.
3 Техническая документация компании «Dresser Italia S.r.l», Италия
Рекомендации по областям применения в сфере государственного обеспечения единст-
ва измерений
Осуществление торговли и товарообменных операций.
Изготовитель
Компания «Dresser Italia S.r.l.»
Адрес: Via Roma 772, 23018 Talamona (SO), Италия, (главный офис: «Dresser Roots Meters &
Instruments», address:16240 Port Northwest Drive, Houston, Texas 77041-2645 U.S.A, США).
Тел.: +31(0)315 27 11 00, факс: +31(0)315 27 11 05
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10 от 15.03.2010 г.
Адрес: 117418, г. Москва, Нахимовский пр., 31, Тел.(495)544-00-00, e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф. В. Булыгин
М.п.«______»__________2013 г.
