Анализаторы влажности поточные TBM мод. 210, 230, ГРСИ 61283-15
Номер госреестра:
61283-15
Наименование СИ:
Анализаторы влажности поточные
Обозначение типа:
TBM мод. 210, 230
Производитель:
Фирма "Scantech International Pty Ltd.", Австралия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.08.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 59455
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности поточные TBM мод. 210, 230
Назначение средства измерений
Анализаторы влажности поточные TBM мод. 210, 230 (далее – анализаторы)
предназначены для измерений массовой доли влаги (далее – влажности) в твердом топливе и
прочих сыпучих материалах (угле, коксе, торфе и их смесях, древесных опилках, цементе,
песке, пищевых продуктах, химикатах и т.д.) в режиме реального времени при транспортировке
по конвейеру.
Описание средства измерений
Принцип работы анализаторов влажности поточных ТВМ мод. 210, 230 основан на
микроволновой технике измерений. Измерительной системой анализатора генерируется
электрическийсигналзаданнойчастоты(опорныйсигнал).Антенной-источником
продуцируется микроволновый сигнал такой же частоты, который пропускается через сыпучий
материал, движущийся по конвейеру. Проходя через материал, микроволновый сигнал
принимается антенной-детектором. Влага, содержащаяся в материале, частично поглощает
сигнал и сдвигает его по фазе относительно опорного.
Степень ослабления и сдвиг по фазе микроволнового сигнала относительно опорного
характеризует содержания влаги в материале. Единица измерений массовой доли влаги –
“% (масс.)” – процент по массе.

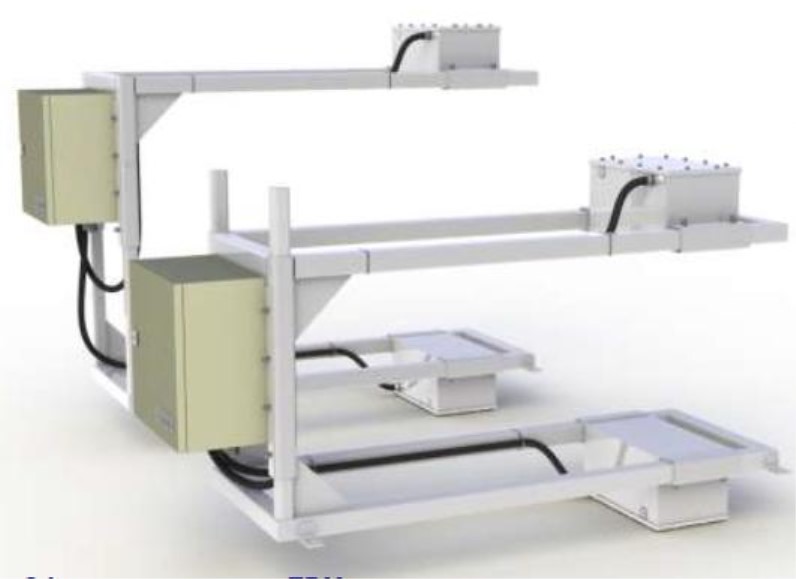

Рис. 1 Внешний вид анализаторов TBM мод. 210, 230
Лист № 2
Всего листов 5

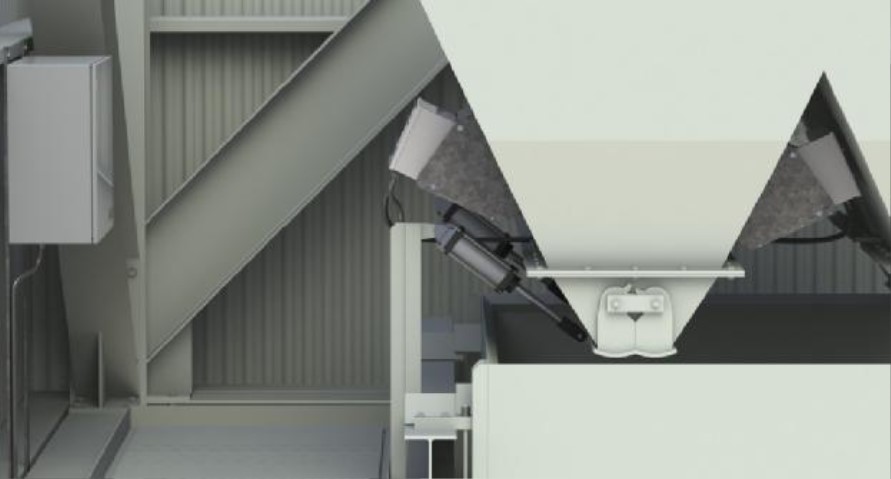

Рис. 2 - Внешний вид анализатора TBM в бункерном исполнении
Модификация TBM 210 является базовой и предназначена для установки на
конвейерной (поточной) линии, по которой происходит транспортировка сыпучего материала.
Модификация TBM 230 предназначена для использования на конвейере с большей толщиной
слоя сыпучего материала, или для измерения влажности материалов с большей степенью
поглощения микроволнового сигнала. Источник микроволнового сигнала TBM 230 генерирует
болеенизкочастотноемикроволновоеизлучение,имеющеебольшуюпроникающую
способность.
Анализатор TBM представляет собой полностью автоматическую систему. Прибор
состоит из следующих основных компонентов – измерительной системы (передатчика,
приемника микроволнового сигнала) и шкафа управления. Измерительная система и шкаф
управления устанавливаются на стальную С-образную раму, размещаемую на конвейерной
(поточной) линии.
Анализаторы TBM опционально имеют возможность измерения массовой доли влаги
сыпучих материалов при их выгрузке из бункера (рис. 2). В бункерном исполнении антенные
блоки анализатора размещаются на боковых поверхностях бункера, вблизи зоны выгрузки
материала, а шкаф управления размещается на вертикальной поверхности, например, крепится
на стене помещения. С-образная рама в бункерном исполнении не поставляется.
Нижняя часть С-образной рамы содержит передатчик микроволнового излучения
(мощностью 0,1 Вт). Микроволновое излучение проходит через сыпучий материал (проекция на
материал 250x300 мм), и принимается антенной–детектором в верхней части С-образной рамы.
Приемник микроволнового излучения в верхней части С-образной рамы производит
детектирование уровня сигнала, и передает информацию в компьютер, находящийся в шкафу
управления, для его преобразования в цифровую форму и дальнейшей обработки. Корпуса
антенн устойчивы к огню, коррозии, защищены от попадания пыли и влаги.
Микроволновыйпринципизмеренийвлажностиявляетсянезависимымотусловий
окружающей среды (необходимо учесть, что корректные измерения возможны при температуре
материала выше 0 ºС, когда свободная влага в толще материала находится в жидком
состоянии).
Шкаф управления анализатором выполнен из нержавеющей стали, соответствует классу
IP66, защищен от попадания пыли и влаги. Шкаф управления содержит: промышленный
Лист № 3
Всего листов 5
управляющийкомпьютер,источникбесперебойногопитания,интерфейсныемодули
ввода/вывода данных, и электрические выключатели различных систем прибора. Опционально
шкаф управления может содержать: модем для удаленного доступа к промышленному
компьютеру, систему отображения данных (текстовый дисплей). Шкаф управления не содержит
компонентов, работа которых была бы зависима от температурных условий окружающей
среды.
Промышленный компьютер, находящийся в шкафу управления, обеспечивает прием
данных от измерительной системы, преобразование их в необходимую форму и диапазон,
обработку, анализ, хранение полученных результатов измерений, а также управление
входными/выходными сигналами. Питание электроники блока управления осуществляется от
источника бесперебойного питания, чем обеспечивается независимость работы электронных
компонентов от внешней электрической сети, сведение к минимуму влияния помех внешней
сети, сохранность результатов измерений.
Программное обеспечение
анализаторов влажности поточных ТВМ мод. 210, 230 выполняет функции сбора, обработки,
представления, хранения и передачи измерительной информации, управляет режимами работы
анализаторов, осуществляет непрерывный контроль параметров.
Базовое программное обеспечение анализаторов ТВМ является полностью идентичным,
и устанавливается на управляющем промышленном компьютере, расположенном в шкафу
управления анализатором. Базовое программное обеспечение является неотъемлемой частью
прибора,обеспечивающейегоработоспособность.Оноосуществляетобработку,
представление, хранение и передачу измерительной информации по протоколу Modbus, по
Ethernet или по оптоволоконному соединению на АСУ производства, либо в систему обработки
данных SuperSCAN (поставляется опционально).
Разделение ПО с выделением метрологически значимой части не предусмотрено (все ПО
считается метрологически значимым).
модулей ПО
модулей ПО
Таблица 1 – Идентификационные данные программного обеспечения анализаторов TBM
Идентификационные данные (признаки)Значение
Идентификационное наименование
ProductCsSchedule
Номера версий
01.19.00
1)
01.20.09
1)
Цифровой идентификатор ПОнедоступен
2)
Примечания:
1)
– номер ПО не ниже указанного в таблице (кроме случаев обновления ПО, официально
подтвержденного Изготовителем);
2)
– доступ к операционной системе промышленного управляющего компьютера (включая
доступ к его файловой системе для вычисления контрольной суммы модулей ПО) возможен
только Изготовителем.
Задекларированный Заявителем уровень защиты ПО и измерительной информации от
непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа
Р 50.2.077–2014 соответствует уровню «средний».
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов TBM представлены в табл. 2.
Лист № 4
Всего листов 5
Значение
мод. 230
Диапазон измерений массовой доли влаги, %
от 0 до 50
Пределы допускаемой абсолютной погрешности
анализатора, %
± 0,3
Диапазон толщины слоя анализируемого материала,
мм
Габаритные размеры анализатора, мм, не более:
– высота
780
– ширина
1338
– глубина
600
Масса анализатора, кг, не более
75
Напряжение питания переменного тока, В
220
+10%
–
1
5
%
Частота напряжения питания, Гц
50
±
1
Потребляемая мощность, В∙А
660
Условия эксплуатации:
– диапазон температуры окружающей среды, ºС
от 0 до 45
Токовые выходы
4 выхода 4 ÷ 20 мА
Средний срок службы, лет
6
Таблица 2 – Метрологические и технические характеристики анализаторов TBM
Наименование характеристики
мод. 210
от 50 до 280от 50 до 530
– относительная влажность воздуха, %от 0 до 95
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на
лицевую поверхность корпуса шкафа управления анализатором в виде наклейки.
Комплектность средства измерения
– анализатор влажности поточный ТВМ мод. 210 / анализатор влажности ТВМ мод. 230;
– руководство по эксплуатации;
– методика поверки МП 2414–0061–2015;
–емкостидляразмещенияобразцовисследуемогоматериалаприпроведении
калибровки/поверки;
– комплект запасных частей и принадлежностей;
– упаковочная тара.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 2414–0061–2015 «Анализаторы влажности поточные TBM
мод. 210, 230. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.
Менделеева» 27 марта 2015 г.
Основные средства поверки:
– весы лабораторные с пределом взвешивания не менее 5000 г, с погрешностью взвешивания
не более ±1 г;
– песок кварцевый по ГОСТ 4417–75 «Песок кварцевый для сварочных материалов»;
– вода дистиллированная по ГОСТ 6709–72 «Вода дистиллированная. Технические условия».
Сведения о методиках (методах) измерений
ГОСТ 29027–91 «Влагомеры твердых и сыпучих веществ. Общие технические требования и
методы испытаний»;
«Анализаторы влажности TBM мод. 210, 230. Руководство по эксплуатации (версия 3.0)».
Нормативные и технические документы, устанавливающие требования к анализаторам
влажности ТВМ мод. 210, 230
ГОСТ Р 52931–2008 «Приборы контроля и регулирования технологических процессов. Общие
технические условия»;
Техническая документация фирмы–изготовителя.
Изготовитель
Фирма «Scantech International Pty Ltd», Австралия, г. Аделаида
Адрес: 143 Mooringe Avenue, Adelaide, South Australia
Тел.: +61 8 8350 0200, факс: +61 8 8350 0188,
, e–mail:
Заявитель
ООО «ЮНИКО-СИС»
Адрес: 197341, Санкт-Петербург, ул. Афонская, д. 2, литер А,
Тел./факс: +7 (812) 300–55–55,
, e–mail:
Испытательный центр
ЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005 Санкт–Петербург, 190005, Московский пр., 19
тел.: +7 (812) 251–76–01, факс: +7 (812) 713–01–14
e–mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»_________2015 г.
