Номер госреестра:
61297-15
Наименование СИ:
Гистерезисграфы автоматические
Обозначение типа:
AMH-300
Производитель:
Фирма "Laboratorio Elettrofisico Engineering S.R.L.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 59470
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гистерезисграфы автоматические АМН-300
Назначение средства измерений
Гистерезисграфы автоматические АМН-300 (далее - гистерезисграфы), предна-
значены для измерений магнитных характеристик магнитотвердых материалов (магнитот-
вердые ферриты, сплавы альнико) в режиме перемагничивания квазистатическим магнит-
ным полем в относительно-замкнутой магнитной цепи кривых намагничивания и размаг-
ничивания и магнитотвердых материалов на основе редкоземельных металлов (Sm-Co,
Nd-Fe-B) в режиме снятия кривой размагничивания.
Описание средства измерений
Принцип действия гистерезисграфов заключается в перемагничивании образца по
петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкну-
той магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в
межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь.
Вокруг образца располагается измерительная катушка. Образец намагничивается, созда-
ваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до
уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем. Сиг-
нал с обмоток измерительной катушки поступает на компьютер. По окончании измери-
тельного процесса на экран компьютера выводится график петли гистерезиса и информа-
ция об ее основных параметрах (коэрцитивная сила по индукции Н
сВ
(кА/м или кЭ) и на-
п
м
р
а
о
гн
и
и
зв
ч
е
е
д
н
е
н
н
о
и
с
е
ти
(В
Н
Н
сJ
)
m
(
ах
кА
(к
/
Д
м
ж
и
/
л
м
и
з
и
к
л
Э
и
),
М
ос
Г
т
с
а
·
т
Э
о
)
ч
)
н
,
а
в
я
п
и
о
н
с
д
л
у
ед
к
с
ц
т
и
в
я
и
В
и
г
э
(
т
Т
и
л
д
и
ан
л
н
и
ы
к
е
Гс
м
)
о
,
г
э
у
н
т
ер
б
г
ы
е
т
т
ь
ич
р
е
а
с
с
к
п
о
е
е
-
чатаны на бумаге.
Гистерезисграфы представляют собой измерительную систему, содержащую
средства измерений и вспомогательные устройства, осуществляющую операции по управ-
ляемому измерению магнитного состояния образца магнитотвердого материала (далее -
МТМ), сбор, обработку и представление измерительной информации о статических маг-
нитных характеристиках образцов МТМ в графическом и числовом видах.
Гистерезисграфы позволяют проводить измерения образцов при нагреве до за-
данной температуры в диапазоне до 200 ºС при установке полюсных наконечников элек-
тромагнита с нагревательными элементами.
В состав базовой измерительной системы входят:
-
гистерезисграф автоматический АМН-300 с флюксметром, блоком питания и инвер-
тором полярности;
-
электромагнитное ярмо с выводами полюсов;
-
измерительные катушки;
-
персональный компьютер с ПО.
Внешний вид гистерезисграфов представлен на рисунке 1.
Лист № 2
Всего листов 4

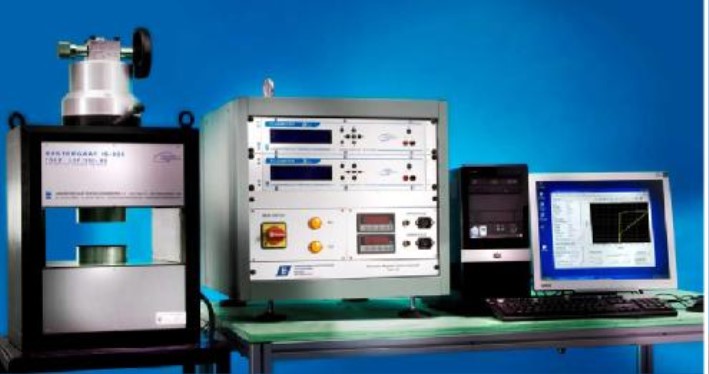

Рисунок 1 - Внешний вид гистерезисграфа автоматического АМН-300
Программное обеспечение
Управление процессом измерений и обработки информации осуществляется с по-
мощью специализированного пакета программного обеспечения (далее – ПО) сбора дан-
ных Hyst-2009. Результаты измерений запоминаются в виде графиков или таблиц и при
необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические
характеристики гистерезисграфов.
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОHyst-2009
Номер версии (идентификационный номер) ПО 1.00
Цифровой идентификатор ПО
Другие идентификационные данные-
Уровень защиты ПО гистерезисграфов от непреднамеренных и преднамеренных
изменений соответствует уровню «Средний» по Р 50.2.077 - 2014.
Наименование характеристики
Значение
±1,5
±0,5
±1,0
Метрологические и технические характеристики
2
2000
0,001 - 2000
1
Максимальная напряженность магнитного поля для зазора
5 мм, кА/м, не менее:
- для концентрирующих полюсов LP-60 диаметром 60 мм
Пределы допускаемой относительной погрешности измерения на-
пряженности магнитного поля, %
Диапазон измерения магнитного потока, мкВб
Пределы допускаемой относительной погрешности измерений маг-
нитного потока, %
Пределы допускаемой случайной составляющей относительной по-
грешности измерения, %:
-
остаточной магнитной индукции (B
r
) образцов из феррита, SmCo,
NdFeB, AlNiCo
Место
нанесения
поверительного
клейма
±1,5
±2,0
±2,0
±3,0
Лист № 3
Всего листов 4
2
0-60
0-60
0-60
0-35
0-25
10
15
26
42
42
64
64
535 х 655 х 550
440
220±22
50-60
1
-
коэрцитивной силы по индукции H
cB
и намагниченности H
cJ
об-
разцов из феррита, SmCo, NdFeB
-
максимального энергетического произведения (BH)
max
образцов
из феррита, SmCo, NdFeB
-
коэрцитивной силы по индукции H
cB
и намагниченности H
cJ
об-
разцов из AlNiCo
-
максимального энергетического произведения (BH)
max
образцов
из AlNiCo,
Величина воздушного зазора с установленными полюсами, мм
LP-120
LP-100
LP-80
LP-60
LP-40
Диаметр рабочей части измерительных катушек, мм
LJA-10
LJA-15
LJA-26
LJA-42
LJT-42
LJT-64
LJA-64
Габаритные размеры AMH-300 (длина х ширина х высота), мм
Общая масса, кг
Питание от однофазной сети переменного тока:
напряжение, В
частота, Гц
Условия эксплуатации:
диапазон рабочих температур, ºС
относительная влажность (без конденсации), %, не более
от 0 до 35
80
Знак утверждения типа
наносится на корпус электромагнита гистерезисграфов методом наклейки и на титульный
лист Паспорта типографским или иным способом.
1
Кол-во, шт.
1
1
1
1
Комплектность средства измерений
Наименование
Автоматический гистерезисграф АМН – 300
Эксплуатационные документы:
- инструкция по эксплуатации;
- инструкция пользователя по программному обеспечению Hyst-2009;
- описание типа
МП 108-261-2014 Гистерезисграфы автоматические АМН – 300. Методи-
ка поверки
Поверка
осуществляется по документу МП 108-261-2014 «ГСИ. Гистерезисграфы автоматические
АМН – 300. Методика поверки», утвержденному ФГУП «УНИИМ» 05.05.2015 г.
Эталоны, используемые при поверке:
-
тесламетр ТХ-4‚ диапазон (0,2 – 2,0) Тл, относительная погрешность не более 0,5 %;
Лист № 4
Всего листов 4
-
вольтметр универсальный GDM – 8246,диапазон измерений – U до 1000 В,
~ U до 700 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;
-
катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;
-
катушка взаимной индуктивности Р-536, номинальное значение 0,001 Гн, КТ 0,2.
Сведения о методиках (методах) измерений
Методика измерений входитв состав Инструкциипоэксплуатациина
гистерезисграф и Инструкции пользователя по программному обеспечению Hyst-2009.
Нормативные и технические документы, устанавливающие требования к гистере-
зисграфам автоматическим АМН-300
ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статиче-
ских магнитных характеристик магнитотвердых материалов».
Техническая документация фирмы «Laboratorio Elettrofisico Engineering Srl» (Ита-
лия).
Изготовитель
«Laboratorio Elettrofisico Engineering Srl», Италия
Адрес: via G. Ferrari, 14 - 20014 Nerviano (MI) Italia
Тел.: +39 0331 589785
e-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-коммерческий центр «ЛАБТЕСТ»,
г. Москва
Адрес: 123557, г. Москва, Б. Тишинский пер., д. 38
Тел.: +8 (495)6053507
e-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»),
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +8 (343) 350-26-18;
Факс: +8 (343) 350-20-39;
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«»
2015 г.
