Резервуары вертикальные стальные цилиндрические РВС-3000, РВСП-20000, РВСПК-50000, ГРСИ 66374-16
Номер госреестра:
66374-16
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-3000, РВСП-20000, РВСПК-50000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 18 шт. с зав.№ РВС-3000: 25, 26; РВСП-20000: 1 … 6; РВСПК-50000: 1 … 10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 64867
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-3000, РВСП-20000,
РВСПК-50000
Назначение средства измерений
РезервуарывертикальныестальныецилиндрическиеРВС-3000,РВСП-20000,
РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска
нефти и нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и
крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары
делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
РезервуарывертикальныестальныецилиндрическиеРВС-3000,РВСП-20000,
РВСПК-50000расположеныв резервуарныхпаркахОбществас ограниченной
ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»).
Таблица 1
НомераМестонахождение, адрес
резервуаров
Резервуары вертикальные стальные цилиндрические РВС-3000
25, 26 Нефтебаза №1 (Нефтебаза № 1), Ленинградская область, Выборгский район,
город Приморск
Резервуары вертикальные стальные цилиндрические РВСП-20000
1, 2, 3, 4, 5, 6 Нефтебаза №2 (Нефтебаза № 2), Ленинградская область, Выборгский район,
город Приморск
Резервуары вертикальные стальные цилиндрические РВСПК-50000
1, 2, 3, 4, 5, Нефтебаза №1 (Нефтебаза № 1), Ленинградская область, Выборгский район,
6, 7, 8, 9, 10город Приморск
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-3000,
РВСП-20000, РВСПК-50000 представлен на рисунках 1, 2, 3.
Лист № 2
Всего листов 5

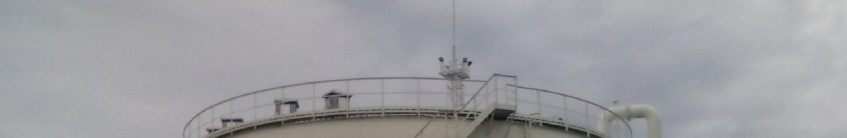

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического
РВС-3000
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического
РВСП-20000
Лист № 3
Всего листов 5

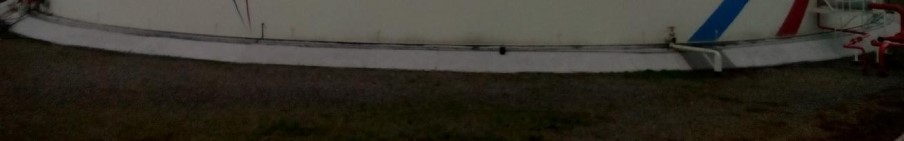

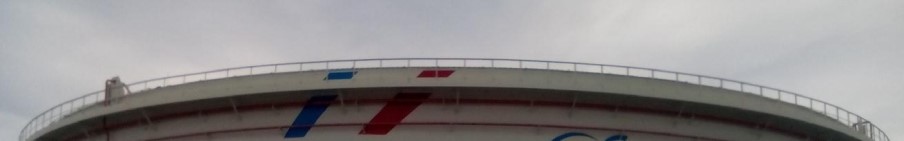

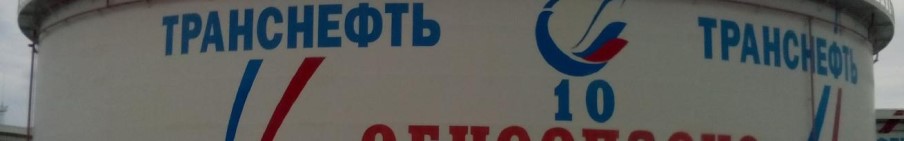

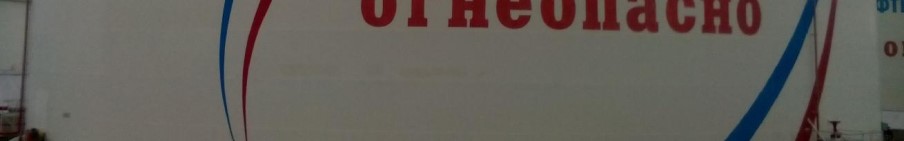

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического
РВСПК-50000
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 2
Наименование
характеристики
РВС-3000
3000
Значение
РВСП-20000РВСПК-
50000
2000050000
±0,2
±0,1±0,1
30
Номинальная вместимость, м
3
Пределы допускаемой относительной по-
грешности вместимости резервуара (геомет-
рический метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -36 до +50
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Количество
Таблица 3
Наименование
1 Резервуар вертикальный стальной цилиндрический РВС (РВСП,
РВСПК)
2 Паспорт
3 Градуировочная таблица
1
1
1
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
-рулеткаизмерительнаяметаллическаяТС30/5(регистрационныйномер
в Федеральном информационном фонде 22003-07);
-рулеткаизмерительнаяметаллическаяYC50/5(регистрационныйномер
в Федеральном информационном фонде 22003-07);
- рулетка измерительная металлическая c грузом Р20Н2Г (регистрационный номер
в Федеральном информационном фонде 43611-10);
- линейка измерительная металлическая (регистрационный номер в Федеральном
информационном фонде 20048-05), предел измерений 500 мм;
- толщиномер ультразвуковой БУЛАТ-1М в комплекте с ПЭП: П112-10-6/2-А-01
(регистрационный номер в Федеральном информационном фонде 21391-13);
- нивелир оптико-механический с компенсатором VEGA L30 (регистрационный номер в
Федеральном информационном фонде 50514-12);
- теодолит 3Т2КП (регистрационный номер в Федеральном информационном фонде
45283-10).
Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе
магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. МВИ косвенным
методом статических измерений. Регистрационный номер ФР.1.29.2005.01611.
ГСИ. Методика измерений массы нефти в вертикальных резервуарах (с использованием
систем измерений количества нефти в резервуарных"Спецморнефтепорт Приморск").
Регистрационный номер ФР.1.29.2013.14546.
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-3000, РВСП-20000, РВСПК-50000
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема
жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки» (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
Лист № 5
Всего листов 5
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 119180, г. Москва, ул. Большая Полянка, д.57
Телефон: (495) 950-81-78, факс: (495) 950-89-00
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
транспорта нефти и нефтепродуктов» (ООО «НИИ Транснефть»)
Адрес: 117186, Россия, г. Москва, ул. Севастопольский проспект, д.47А
Телефон: (495) 950-8667, факс: (495) 950-8297
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
