Резервуары вертикальные стальные РВСп-4950, ГРСИ 68637-17
Номер госреестра:
68637-17
Наименование СИ:
Резервуары вертикальные стальные
Обозначение типа:
РВСп-4950
Производитель:
ОАО "Резметкон", г.Батайск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ 28 … 33, 48, 49
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 67244
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные РВСп-4950
Назначение средства измерений
Резервуары вертикальные стальные РВСп-4950 (далее резервуары) предназначены
для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Резервуары вертикальные стальные РВСп-4950 представляют собой металлические
сосуды в форме вертикального цилиндра с днищем и крышей с понтоном. Тип резервуаров -
наземный вертикальный сварной. По конструктивным особенностям резервуары относятся
к резервуарам со стационарной крышей с понтоном (РВСп).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные РВСп-4950 расположены в резервуарном парке
общества с ограниченной ответственностью «Ильский НПЗ» (ООО «Ильский НПЗ»).
Общий вид резервуара представлен на рисунке 1. Пломбировка резервуара
не предусмотрена.

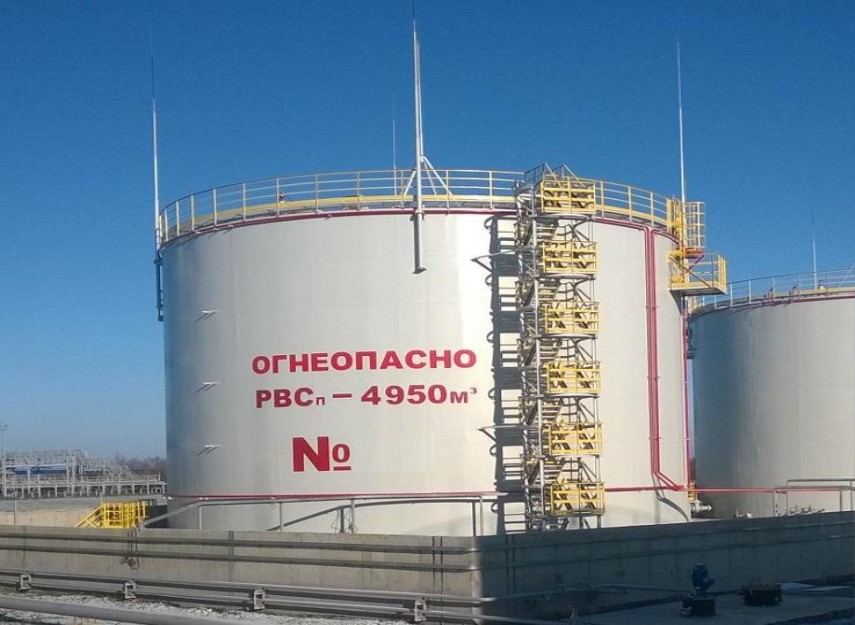

Рисунок 1 - Общий вид резервуаров вертикальных стальных РВСп-4950
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,15
Значение
4950
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погреш-
ности определения вместимости, %
20920
14900
Таблица 2 - Основные технические характеристики
Габаритные размеры:
- диаметр, мм;
- высота цилиндрической части, мм;
Условия эксплуатации:
- диапазон рабочих температур, °С;
- атмосферное давление, кПа
Средний срок службы, не менее, лет
от -40 до +50
от 84 до 106,7
25
Знак утверждения типа
наносится на титульный лист паспорта методом типографской печати.
Комплектность средства измерений
Таблица 3 - Комплектность резервуаров вертикальных стальных РВСп-4950
НаименованиеОбозначение
Резервуар вертикальный стальнойРВСп-4950
Паспорт -
Градуировочная таблица -
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
-рулетка измерительная с грузом 2-го класса точности Р30У2Г (Регистрационный
номер 55464-13);
-рулетка измерительная 2-го класса точности Р30У2К (Регистрационный номер
55464-13);
-линейка измерительная металлическая 500 мм (Регистрационный номер 96-70);
-нивелир с компенсатором C330 (Регистрационный номер 21986-01);
-толщиномер ультразвуковой ТЭМП-УТ1 (Регистрационный номер 38230-08);
-штангенциркуль ШЦ II 0 - 250 (Регистрационный номер 64144-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма и в виде наклейки.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным РВСп-4950
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)
ИНН: 6141004383
Адрес: 346882, Россия, Ростовская область, г. Батайск, ул. Энгельса, 347
Тел: (86354)7-08-83, 7-08-92, факс (86354) 7-08-50, 7-09-36
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Ильский НПЗ» (ООО «Ильский НПЗ»)
Адрес: 353232, Краснодарский край, Северский район, пгт. Ильский, 55-км автодороги
Краснодар-Новороссийск
Тел: (861)200-19-01, факс (861)200-19-37
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58
Телефон:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30042-13 от 11.12.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
