Номер госреестра:
70415-18
Наименование СИ:
Сахариметры автоматические
Обозначение типа:
POLASER SRN
Производитель:
Компания "Realisations electroniques et informatiques" (R.E.I), Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 101, 112, 120
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 69081
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сахариметры автоматические модели POLASER SRN
Назначение средства измерений
Сахариметры автоматические модели POLASER SRN (далее по тексту - сахариметры)
предназначены для измерения угла вращения плоскости поляризации монохроматического
излучения растворами, содержащими сахар, в градусах международной сахарной шкалы.
Описание средства измерений
Принцип действия сахариметров основан на автоматическом измерении угла вращения
плоскости поляризации пучка света, который зависит от концентрации раствора исследуемого
вещества и длины оптического пути света в растворе.
Сахариметры состоят из оптической системы, создающей параллельный, поляризованный
и монохроматический пучок света; электронной части, позволяющей проводить измерение угла
вращения плоскости поляризации; информационной системы, включающей систему безопасности
и устройства вывода информации.
Конструктивно сахариметры выполнены в виде стационарного настольного прибора. На
передней части корпуса прибора расположено цифровое табло, где идентифицируются результаты
измерений в цифровой форме, ручка перемещение калибровочной поляриметрической пластинки,
измерительная трубка, устройство для удаления растворов. На задней панели прибора расположен
переключатель питания и шнур питания для включения прибора в сеть.
Общий вид сахариметров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.

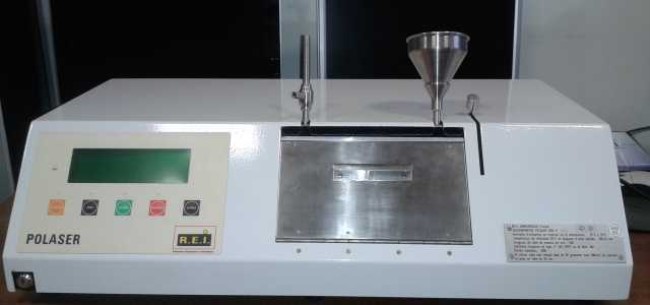

Рисунок 1 - Общий вид сахариметров
Место нанесения
маркировки
Лист № 2
Всего листов 4

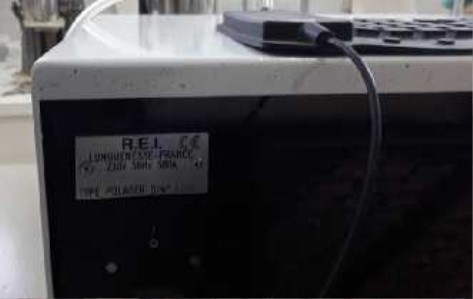

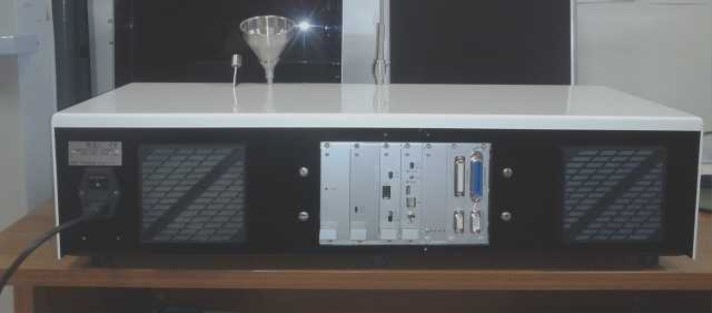

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки и маркировки
Программное обеспечение
Сахариметры функционируют под управлением микроконтроллера, который использует
встроенное программное обеспечение (ПО) POLASER S-R. Выделение метрологически значимой
части не предусмотрено (все ПО считается метрологически значимым) и находится в ПЗУ
микропроцессора, размещенном внутри корпуса сахариметра, и не доступно для внешней
модификации. Операционная система, имеющая оболочку доступную пользователю, отсутствует.
С помощью данного ПО выполняются такие функции, как калибровка прибора;
контроль работы прибора в процессе эксплуатации; измерение угла вращения плоскости
поляризации и индикация полученных результатов на дисплее сахариметров.
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют. Программное
обеспечение приборов может быть установлено или переустановлено только на заводе-
изготовителе с использованием специальных программно-технических устройств.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
POLASER S-R
46
-
Место нанесения
маркировки
Места пломбирования
Место нанесения
знака поверки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений угла вращения плоскости поляризации
в градусах Международной сахарной шкалы, °Z
1)
от -2,50 до +15,15
Диапазон измерений угла вращения плоскости поляризации
в градусах собственной сахарной шкалы, °S
2)
от -5,00 до +30,30
Диапазон показаний угла вращения плоскости поляризации
в градусах собственной сахарной шкалы, °S
2)
от -30,00 до +30,30
±
0,15
Пределы допускаемой абсолютной
погрешности измерения угла вращения плоскости поляризации
в градусах Международной сахарной шкалы, °Z
1)
, и градусах
собственной сахарной шкалы, °S
2)
_____________________________
1)
26,0160 г чистой сахарозы на 100 мл чистой дистиллированной воды (нормальный
сахарный раствор по ГОСТ 8.590-2009)
2)
13 г чистой сахарозы на 100 мл чистой дистиллированной воды (согласно
сертификатам калибровки сахариметров)
Значение
589,44
230±22
50/60
700
400
200
25
от +15 до +25
от 20 до 80
Таблица 3 - Основные технические характеристики
Наименование характеристики
Длина волны излучения в вакууме, нм
Параметры электрического питания:
-напряжение переменного тока, В
-частота переменного тока, Гц
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
Дискретность показаний цифрового дисплея
при измерении угла вращения плоскости
поляризации в градусах собственной
сахарной шкалы, °S
0,01
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом
и на корпус прибора методом наклеивания.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Сахариметр автоматический модели POLASER SRN
Сетевой кабель
Измерительная трубка 200 мм
Калибровочная поляриметрическая трубка 100 мм
Руководство по эксплуатации
Обозначение
-----
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ГОСТ 8.258-2013 «ГСИ. Поляриметры и сахариметры. Методика
поверки».
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.590-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого сахариметра с требуемой точностью.
Знак поверки наносится на корпус сахариметров, место нанесения указано на рисунке 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сахариметрам
автоматическим модели POLASER SRN
ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла
вращения плоскости поляризации
Техническая документация компании «Realisations electroniques et informatiques» (R.E.I),
Франция
Изготовитель
Компания «Realisations electroniques et informatiques» (R.E.I), Франция
Адрес: 4 Route de Blendecques, 62219 Longuenesse/France-Europe
Тел.: +33 (0) 3 21 38 35 43; факс: +33 (0) 3 21 38 42 93
Web-сайт:
E-mail:
Заявитель
Открытое Акционерное Общество «Добринский сахарный завод» (ОАО «ДСЗ»)
ИНН 4804000086
Адрес: 399420, Липецкая область, Добринский район, ж/д ст. Плавица
Телефон: +7 (47462) 2-55-00; факс: +7 (47462) 2-55-03
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс:+7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
