Система вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО "ЛУКОЙЛ-КГПЗ" Нет данных, ГРСИ 71465-18
Номер госреестра:
71465-18
Наименование СИ:
Система вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО "ЛУКОЙЛ-КГПЗ"
Обозначение типа:
Нет данных
Производитель:
ООО "Спектр", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 10
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 70182
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система вибродиагностики технологического оборудования участка приема сырья,
хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ»
Назначение средства измерений
Система вибродиагностики технологического оборудования участка приема сырья,
хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ» (далее - система) предназначена для
измерений и контроля виброскорости.
Описание средства измерений
Принцип действия системы основан на измерении и обработке сигналов, поступающих
от первичных вибропреобразователей.
Система позволяет осуществлять непрерывный прием и преобразование аналоговой
информации, поступающей от первичных вибропреобразователей, формировать унифицированные
выходные сигналы, задавать уровни аварийной и предупредительной сигнализации и
сравнивать измеренные значения с пороговыми значениями (уставками).
Система состоит из 69 вибропреобразователей с мониторами параметрического
контроля SA6200A (Регистрационный № 44233-10) (далее - вибропреобразователей), блока
преобразования и обработки вибросигналов БПОВ (далее - блоки БПОВ), изготовленного на
базе аппаратуры мониторинга, вибродиагностики и защиты SETPOINT (Регистрационный №
67860-17) и автоматического рабочего места оператора, на котором отображаются измеренные
параметры, вычисленные параметры и результаты сравнения с уставками. Для подключения
вибропреобразователй к блоку БПОВ используются барьеры искробезопасности БИБ-02Р-24С.
Конструктивно система состоит из шкафа вибродиагностики, в котором устанавливаются
блоки БПОВ, барьеры искробезопасности, мониторы параметрического контроля, источники
питания и компьютер, соединительной коробки и вибропреобразователей.
Шкаф вибродигностики устанавливается вне взрывоопасной зоны. Вибропреобразователи
устанавливаются во взрывоопасной зоне. Маркировка взрывозащиты вибропреобразователей
0Ex ia IIC T3 Ga X.
Питание системы осуществляется от сети переменного тока напряжением 220 В
частотой 50 Гц.
Структурная схема системы вибродиагностики технологического оборудования участка
приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ» представлена на
рисунке 1, общий вид шкафа вибродиагностики представлен на рисунке 2.
Лист № 2
Всего листов 5

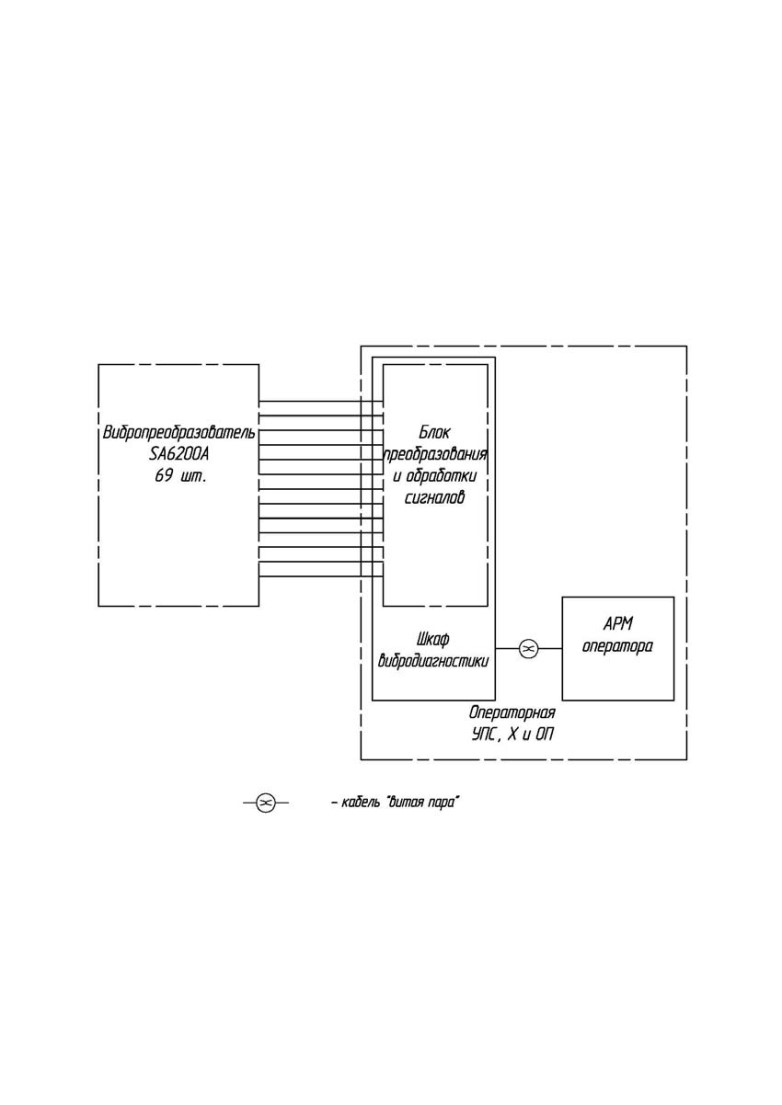

Рисунок 1 - Структурная схема системы вибродиагностики технологического оборудования
участка приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ»
Лист № 3
Всего листов 5

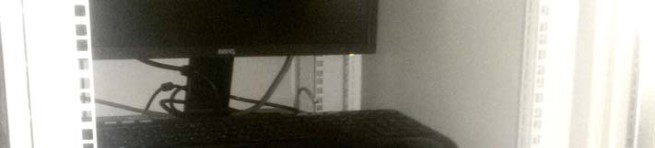

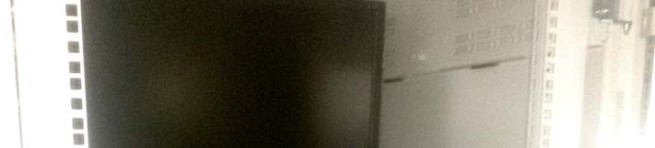

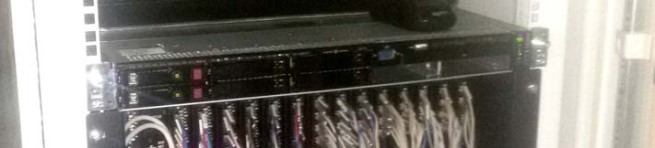

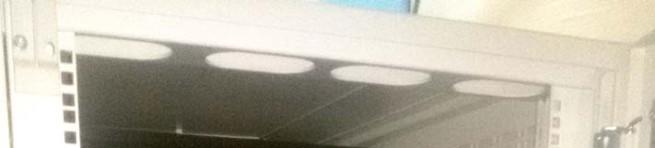

Рисунок 2 - Общий вид шкафа вибродиагностики
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации
информации, которая поступает от вибропреобразователей. Система имеет встроенное и
внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для
осуществления измерительных функций, индикации и передачи измерительной информации.
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями
аппаратной защиты процессора AT89C51ED2 от изменения и копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 5
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Микропрограмма (встроенное)
Идентификационное наименование ПОSetpoint MX2020
Номер версии (идентификационный номер) ПО4.03.9034 (не ниже)
Цифровой идентификатор ПО -
«Настройка и обслуживание МХ2020 Setpoint» (внешнее)
Идентификационное наименование ПО«Настройка и обслуживание
МХ2020 Setpoint»
Номер версии (идентификационный номер) ПО5.0.1222.0 и выше
Цифровой идентификатор ПО -
Метрологические и технические характеристики
±10
±0,8
±1
20±5
Значение
от 2 до 100
от 10 до 1000
от 0 до +55
от -50 до +120
600× 800×1200
200×200×120
Таблица 2
Наименование характеристики
Диапазон измерений СКЗ виброскорости, мм/с
Диапазон рабочих частот, Гц
Пределы допускаемой основной относительной погрешности
при измерении СКЗ виброскорости на базовой частоте 80 Гц, %
Неравномерность амплитудно-частотной характеристики
(АЧХ) при измерении СКЗ виброскорости относительно
базовой частоты 80 Гц, дБ, не более
Пределы допускаемой дополнительной относительной
погрешности измерения СКЗ виброскорости, вызванной
изменением температуры окружающего среды от нормальной
до конечных значений диапазона рабочих температур, %
Нормальные условия измерений
температура окружающей среды, ºС
Условия эксплуатации:
температура окружающей среды для блока преобразования
и обработки вибросигналов, ºС
температура окружающей среды для вибропреобраователей, ºС
Габаритные размеры (длина × ширина × высота), мм, не более:
- шкаф вибродиагностики
- коробка соединительная
Масса, кг, не более:
- шкаф вибродиагностики
- коробка соединительная
150
8
Знак утверждения типа
наносится на корпус шкафа вибродиагностики в виде таблички и на титульный лист
руководства по эксплуатации методом печати.
Комплектность средства измерений
Количество
1 шт.
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Система вибродиагностики
технологического оборудования участка
приема сырья, хранения и отгрузки
продукции ООО «ЛУКОЙЛ-КГПЗ»
Руководство по эксплуатации62771498.425200.010 РЭ
1 экз.
Лист № 5
Всего листов 5
Наименование
Методика поверки
Формуляр
Обозначение
62771498.425200.010 МП
62771498.425200.010 ФО
Количество
1 экз.
1 экз.
Поверка
осуществляетсяподокументу62771498.425200.010МП«Системавибродиагностики
технологического оборудования участка приема сырья, хранения и отгрузки продукции
ООО «ЛУКОЙЛ-КГПЗ». Методика поверки», утвержденному ФГУП «ВНИИМС» 29 марта
2018 года.
Основное средство поверки: виброустановка калибровочная портативная 9100D
(Регистрационный № 50247-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится методом оттиска на свидетельство о поверке или в формуляр.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе вибродиагностики
технологического оборудования участка приема сырья, хранения и отгрузки продукции
ООО «ЛУКОЙЛ-КГПЗ»
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц».
Изготовитель
Общество с ограниченной ответственностью «Спектр» (ООО «Спектр»)
ИНН 7718775198
Адрес: : 117246, г. Москва, ул. Херсонская, д. 41А, пом. II, этаж 5, ком. 9
Тел./факс: +7 (499)643-84-68
Web-сайт: www.spektr-msk.ru
E-mail: info@ spektr-msk.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
