Номер госреестра:

72439-18

Наименование СИ:

Резервуары стальные вертикальные цилиндрические

Обозначение типа:

РВС-100, РВС-200, РВС-300

Производитель:

Уфимский завод монтажных заготовок, г.Уфа

Межповерочный интервал:

5 лет

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 7 шт. с зав.№ РВС-100: Е-1/1, Е-1/2, Е-29; РВС-200: Е-4/2, Е-26/1, Е-26/2; РВС-300: Е-31 (изготовлены в 1980 г.)

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-02-10, info@teh-m.ru

Поверка
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 71212

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-300

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-300

предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-300

представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-

раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные

патрубки.

Резервуары стальные вертикальные цилиндрические РВС-100 №№ Е-1/1, Е-1/2, Е-29,

РВС-200 №№ Е-4/2, Е-26/1, Е-26/2, РВС-300 № Е-31 расположены: Российская Федерация,

г. Рязань, Район Южный Промузел, дом 8.

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200,

РВС-300 представлен на рисунках 1-3.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200,

РВС-300 не предусмотрено.

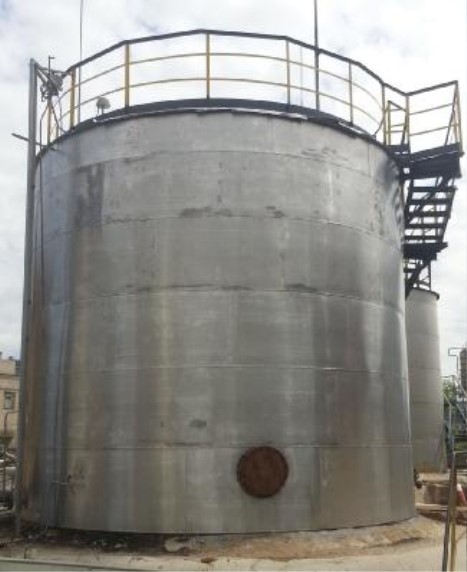

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-100

Лист № 2

Всего листов 4

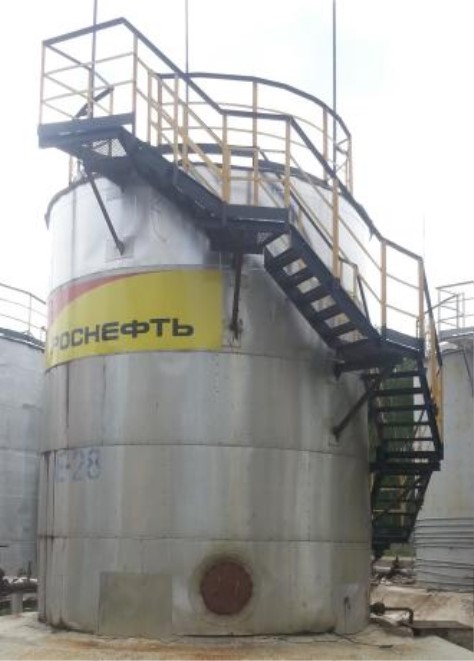

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-200

Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического РВС-300

Лист № 3

Всего листов 4

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

РВС-100

100

Значение

РВС-200

200

РВС-300

300

Номинальная вместимость, м

Пределы допускаемой относительной

погрешности вместимости резервуара, %

±0,2

Значение

Таблица 2 - Основные технические характеристики

Наименование характеристики

Условия эксплуатации:

- температура окружающего воздуха,

- атмосферное давление, кПа

Средний срок службы, лет

от -50 до +50

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование

Резервуар стальной вертикальный цилиндрический

Паспорт

Обозначение

РВС-100

РВС-200

РВС-300

Количество

3 шт.

1 шт.

7 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные

цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм

(регистрационный № 38230-08);

- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);

- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный

№ 298-92);

- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм

(регистрационный № trial-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методиках (методах) измерений

отсутствуют.

Лист № 4

Всего листов 4

Нормативные документы, устанавливающие требования к резервуарам стальным

вертикальным цилиндрическим РВС-100, РВС-200, РВС-300

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной

поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости

и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика

поверки

Изготовитель

Уфимский завод монтажных заготовок (изготовлены в 1980 г.)

Адрес: г. Уфа

Заявитель

Общество с ограниченной ответственностью «РН-Смазочные материалы»

(ООО «РН-Смазочные материалы»)

ИНН 6227007682

Адрес: 390011, г. Рязань, Район Южный Промузел, д. 8

Телефон: 8 (4912) 93-51-42, факс: 8 (495) 787-22-40

E-mail:

oil@rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Телефон: 8 (495) 755-52-73, факс: 8 (495) 785-09-71

E-mail:

info@sibintek.ru

Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств из-

мерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2018 г.
