Номер госреестра:
76226-19
Наименование СИ:
Штангенрейсмасы
Обозначение типа:
ШР
Производитель:
ООО ТД "ИТО-Туламаш", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 75152
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенрейсмасы ШР
Назначение средства измерений
Штангенрейсмасы ШР (далее – штангенрейсмасы) предназначены для измерений
линейных размеров и проведения разметочных работ.
Описание средства измерений
Принцип действия штангенрейсмасов – механический. Отсчет размеров в зависимости
от модификации производится методом непосредственной оценки совпадения делений шкалы
на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на
основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической
подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШР имеют отсчет по нониусу 0,05 мм и диапазоны измерений от 0 до
250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000 мм изготавливаются по ГОСТ 164-90.
Штангенрейсмасы выпускаются под товарным знаком ООО ТД «ИТО-Туламаш».
Товарный знак наносится на штангу или основание штангенрейсмаса, а так же на паспорт
типографским способом.
Общий вид штангенрейсмасов представлен на рисунке 1.

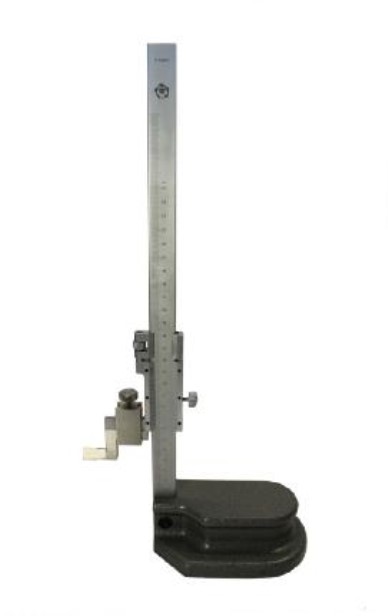

Рисунок 1 – Общий вид штангенрейсмасов ШР
Пломбирование штангенрейсмасов не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики штангенрейсмасов ШР
Диапазон измерений линейных размеров, ммЗначение отсчета по нониусу, мм
от 0 до 250
от 40 до 400
от 60 до 630
от 100 до 1000
0,05
Таблица 2 – Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов ШР
Пределы допускаемой абсолютной погрешности, мм
Измеряемая длина*, ммсо значением отсчета по нониусу, мм
0,05
от 0 до 250 включ.
св. 250 до 400 включ.± 0,05
св. 400 до 630 включ.
св. 630 до 1000 включ.± 0,10
_________
Примечание – За измеряемую длину принимают номинальное расстояние междуизмерительной
поверхностью ножки и поверочной плитой.
шероховатости
Значение
0,006
0,004
± 0,02
0,010
Таблица3–Допускипараллельностиипрямолинейности,параметр
измерительных поверхностей для штангенрейсмасов ШР
Наименование характеристики
Допуск параллельности верхней и нижней измерительных поверхностей
ножки, мм, не более
Допуск прямолинейности измерительной поверхности ножки, мм, не более
Допуск отклонения действительного размера «g» измерительной ножки от
намаркированного, мм
Допуск параллельности измерительной плоскости ножки относительно
основания, мм, не более
Параметр шероховатости Ra измерительных поверхностей, мкм, не более:
- измерительной ножки
- разметочной ножки и основания
0,16
0,32
Таблица 4 – Основные технические характеристики
Диапазон измерений, ммГабаритные размеры (длина х ширина х высота),
мм, не более
от 0 до 250 ГОСТ 210х90х500
от 40 до 400 ГОСТ 275х120х680
от 60 до 630 ГОСТ 275х130х870
от 100 до 1000 ГОСТ330х165х1320
Масса, кг, не
более
3,3
6,6
7,2
16,9
Таблица 5 – Условия эксплуатации
Наименование характеристики
Температура окружающего воздуха, °С
Относительная влажность, %, не более
Значение характеристики
от +10 до +30
80
Знак утверждения типа
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской
или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 9 – Комплектность средства измерений
Наименование
Штангенрейсмас ШР
Ножка измерительная
Ножка разметочная
Футляр
Паспорт
Обозначение
-----
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу МИ 2190-92 «Штангенрейсмасы. Методика поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
штангенрейсмасам ШР
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств
измерений длины в диапазоне от 1∙10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГОСТ 164-90 Штангенрейсмасы. Технические условия
Изготовитель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»
(ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Адрес: 107023, г. Москва, ул. Семёновская Б., дом 49, Помещение II, Ком 1, Антресоль 2
Телефон: +7 (495) 935-70-94
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)
Web-сайт:
Е-mail:
Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
