Счетчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32, ГРСИ 76292-19
Номер госреестра:
76292-19
Наименование СИ:
Счетчики электрической энергии статические однофазные интеллектуальные
Обозначение типа:
БУЛАТ-32
Производитель:
ООО "БУЛАТ", г.Москва
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 75221
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики электрической энергии статические однофазные интеллектуальные
БУЛАТ-32
Назначение средства измерений
Счётчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32
(далее – счётчики) предназначены для измерений и учета активной и реактивной электрической
энергии в распределительных и внутренних однофазных двухпроводных электрических сетях с
напряжением переменного тока 0,23 кВ промышленной частоты, а также для измерений
напряжения и частоты переменного тока.
Описание средства измерений
Принцип действия счётчиков основан на интегрировании потребляемой электрической
энергии из значений среднеквадратической электрической мощности на заданных временных
отрезках с дальнейшим преобразованием их в цифровой код. При прохождении переменного
электрического тока через контролируемый проводник в сердечниках трансформаторов тока
появляется переменный магнитный поток, которым возбуждается ЭДС индукции в витках
обмотки. Далее вторичный электрический ток поступает на аналого-цифровой преобразователь
(далее по тексту – АЦП), где входной аналоговый сигнал преобразуется в цифровой код.
Полученные на выходах АЦП цифровые коды эквивалентны временным значениям силы
переменного тока i(t) и напряжения переменного тока u(t). Временные значения силы и
напряжения переменного тока преобразуются в среднеквадратичные значения (I
средн
и
U
средн
). Временнаямощность p(t) определяетсякакпроизведение u(t) и i(t),аее
среднеквадратичное значение P
средн
— произведение I
средн
и U
средн
.
Счётчики применяются как автономно, так и в составе систем учета электрической
энергии.
Измерение реактивной мощности производится аналогично измерению активной
мощности независимым измерением.
В зависимости от исполнения счётчики осуществляют измерения и учет электроэнергии
и измерения показателей качества электрической энергии одновременно и независимо по
одному-восьми каналам измерений, в каждом из которых контролируются сила переменного
тока в фазном и нулевом проводниках и напряжение переменного тока между ними.
В зависимости от исполнения счётчики имеют от одного до восьми независимых
каналов измерений, в каждом из которых в зависимости от исполнения имеется один токовый
датчик для фазного проводника или два токовых датчика для фазного и нулевого проводников,
а также датчик напряжения.
Токовые датчики в зависимости от исполнения располагаются как в корпусе счётчиков,
так и вне его (выносные датчики тока). В случае использования выносных датчиков тока
подключение их осуществляется цельным видимым проводом к клеммам под пломбируемой
прозрачной крышкой клеммной коробки. На корпус выносного датчика тока наносится
защитная наклейка, разрушаемая при вскрытии токового датчика.
Счётчики оснащены энергонезависимой памятью для хранения данных и имеют
встроенные часы реального времени, что позволяет вести учет электрической энергии по
тарифным зонам суток.
Счётчики имеют оптические испытательные выходы для поверки и контроля
работоспособности в соответствии с ГОСТ 31818.11-2012.
Структура условного обозначения счётчиков представлена в таблице 1.
Лист № 2
Всего листов 10
Номер
позиции
Наименование
Допустимые
символы
БУЛАТ-32
2
Класс точности при измерении активной электроэнергии:
0,5S – 05, 1 – 1
05, 1
3
Базовый ток, А
5, 10
4
Максимальный ток, А
60, 80, 100
5
В - Выносные датчики тока
В
6
Количество измерительных каналов
1...8
7
З - Наличие СКЗИ (Система криптографической защиты информации)
З
8
Специализированные версии: С - Сети, И - Для присоединения к
Интеллектуальной системе учета, Н - дополнительный внутренний
источник постоянного тока
С, И, СН
9
Наличие беспроводного интерфейса: Г - GSM/LTE, Б - Cat M/NB
Г, Б
10
Наличие проводного интерфейса: К - CAN, Т - Ethernet 10/100 Base-T
К, Т
11
Р - Наличие реле управления нагрузкой
Р
12
О - Счётчики для наружной установки
О
Примечание - Позиции разделяются символом "." При отсутствии опции отсутствует и
соответствующий символ в условном обозначении. Для позиций, в которых допустимо
отсутствие символа и опция отсутствует в исполнении, разделитель не приводится. Допустимо
сочетание символов в одной позиции.
Таблица 1 - Структура условного обозначения счётчиков
1Обозначение типа
Базовыми моделями принимаются счётчики: БУЛАТ-32.05.10.100.1.Г.
Примеры записи счётчиков при их заказе и в документации другой продукции, в которой
они могут быть применены: "Счётчик электрической энергии статический однофазный
интеллектуальный БУЛАТ-32.05.10.100.1.Г, АШНЕ.411731.032 ТУ".
Счётчики, в условном обозначении которых присутствуют символы «Р», оснащен
модулем управления нагрузкой.
Защищенное исполнение (в обозначении присутствует символ «З») счётчиков
обеспечивает следующие возможности:
–идентификацию и аутентификацию пользователей с использованием средств защиты
информации и электронной подписи;
–управление доступом пользователей к данным и операциям на основе распределения
прав и паролей;
–передачу данных в закодированном (зашифрованном) виде;
–защиту от несанкционированного доступа в процессах сбора, обработки и хранения
информации в счётчиках с использованием схемотехнических решений и криптографических
средств защиты информации;
–контроль процессов обработки информации путем автоматического ведения
журналов событий, в том числе, регистрацию попыток несанкционированного доступа,
обнаруживаемых программными средствами защиты.
Лист № 3
Всего листов 10
Криптографическиефункциисчётчиковобеспечиваютсявстроеннымсредством
криптографическойзащитыинформации«Микрик»(ТИЯН.00412-01)производства
ФГУП «НТЦ «Атлас».
Счётчики оснащены одним или несколькими интерфейсами передачи данных:
–RS-485;
–CAN;
–Ethernet 10/100 Base-T;
–GSM/LTE;
–3GPP Rel.13 Cat-M1 и Cat-NB1;
–оптический порт по ГОСТ Р МЭК 61107-2001;
–беспроводнойинтерфейсрадиочастотнойидентификацииустройствапо
ГОСТ Р ИСО/МЭК 18000-6-2013.
Счётчики учитывают потребляемую активную и реактивную электрическую энергию в
целом и по каждому тарифу в отдельности в соответствии с заданными программами тарифных
зон. Кроме того, счётчики в зависимости от исполнения также могут учитывать следующие
данные:
–прием или отдача электроэнергии;
–текущую дату и время;
–электрическую энергию нарастающим итогом в целом;
–электрическую энергию нарастающим итогом в целом и раздельно по каждому
тарифу;
–электрическую энергию нарастающим итогом в целом и раздельно по каждому
тарифу на начало месяца;
–электрическую энергию нарастающим итогом в целом и раздельно по каждому
тарифу на начало суток;
–профиль электрической мощности, усредненной на интервале 30 и 60 минут;
–профиль электрической мощности на заданном интервале;
–электрическую энергию нарастающим итогом в целом и раздельно по каждому
тарифу на начало интервала 30 или 60 минут.
Счётчики обеспечивают измерение показателей качества электрической энергии
(отклонения напряжения, отклонения основной частоты напряжения) по ГОСТ Р 30804.4.30-
2013.
Счётчики обеспечивают фиксацию в журналах событий фактов перезагрузок,
самодиагностики,попытокнесанкционированногодоступа,измененийконфигурации,
изменений данных, изменений даты и времени, включений или отключений питания и т.д.
Счётчики не имеют встроенного дисплея (ГОСТ Р 56750-2015 п. 4.3).
Счётчики имеют идентичные метрологические характеристики и единое конструктивное
исполнение частей, определяющих эти характеристики.
Счётчики имеют 3 типа исполнений корпусов («Тип 1», «Тип 2», «Тип 3»).
Счётчики исполнения корпуса «Тип 1» предназначен для установки внутри помещения.
Счётчики могут крепиться на вертикальную поверхность в щиток монтажного шкафа на винтах
в четырех точках. Также возможно крепление счётчика на DIN-рейку, для этого в основании
счётчика предусмотрен специальный горизонтальный паз.
Счётчики исполнения корпуса «Тип 2» предназначены для наружной установки на опору
линии электропередач.
Счётчики исполнения корпуса «Тип 3» предназначены для наружной установки на
проводник и имеет возможность контроля и ограничения потребляемой энергии и мощности.
Счётчики могут иметь до восьми измерительных каналов.
Общий вид счётчиков, места пломбирования от несанкционированного доступа и место
нанесения знака поверки представлены на рисунках 1, 2 и 3.
Лист № 4
Всего листов 10

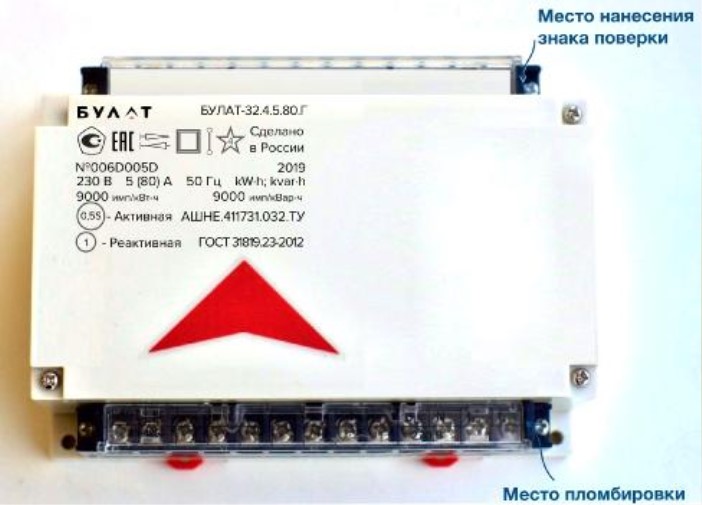

Рисунок 1 - Внешний вид счётчиков в корпусе «Тип 1»

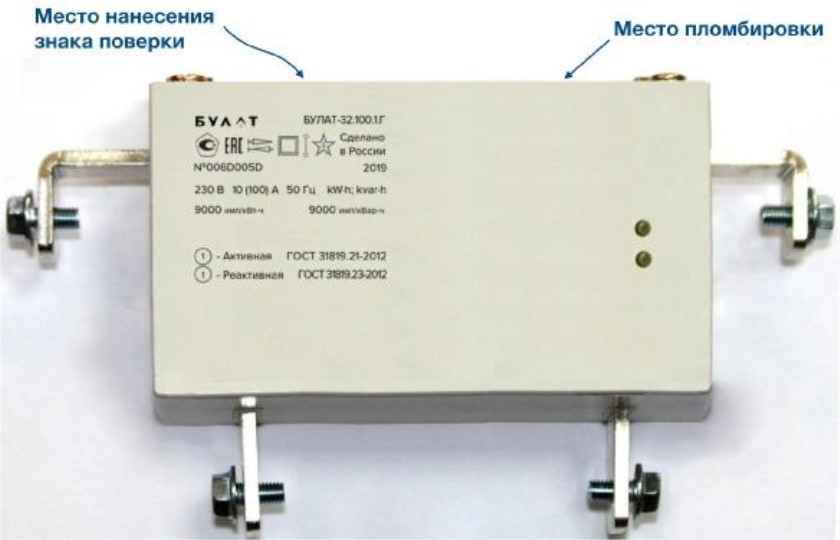

Рисунок 2 - Внешний вид счётчиков в корпусе «Тип 2»
Лист № 5
Всего листов 10

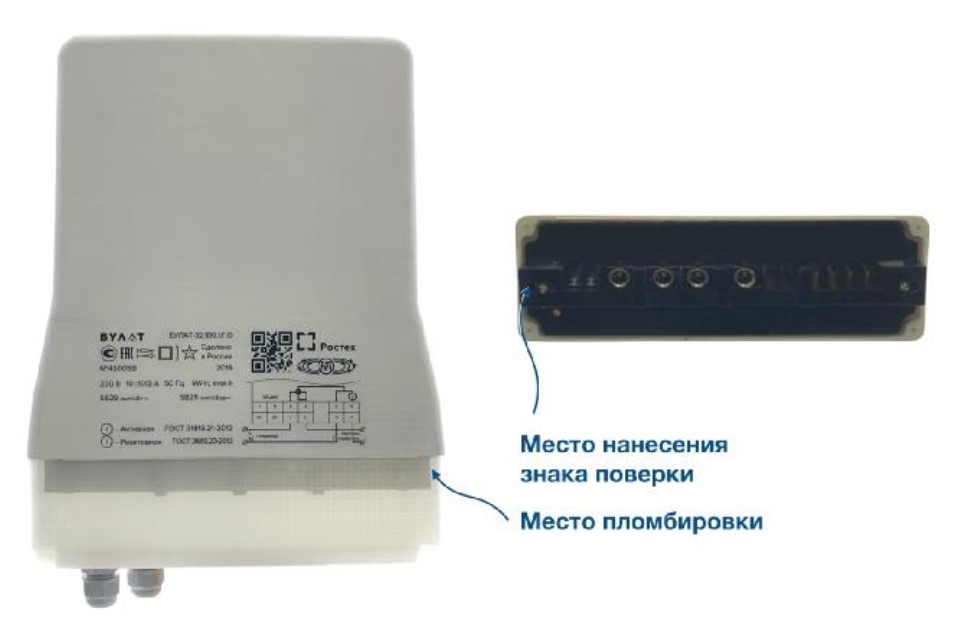

Рисунок 3 - Внешний вид счётчиков в корпусе «Тип 3»
Значение
Идентификационное наименование ПО
БУЛАТ-32 МЗЧ
Номер версии (идентификационный номер) ПО, не ниже
1.01
Цифровой идентификатор ПО и алгоритм вычисления
цифрового идентификатора ПО*
-
Примечание - * - Данные не приводятся ввиду невозможности считывания, загрузки
или модификации ПО после производства счётчика по любому из интерфейсов.
Программное обеспечение
Метрологически значимая часть программного обеспечения «БУЛАТ-32 МЗЧ» (далее –
ПО) счётчиков содержится в постоянном запоминающем устройстве (ПЗУ) счётчиков и не
может быть считана или изменена после выпуска счётчиков. Для защиты счётчиков от
несанкционированноговмешательствавихработупредусмотреныконструктивные,
программные и схемотехнические решения, которые обеспечивают защиту счётчиков и данных.
Идентификационные данные внутреннего ПО счётчиков доступны через внешнее программное
обеспечение:
–
виджет «Показания э/счетчика БУЛАТ-32»;
–
мобильное приложение «Мой дом» для iOS и Android.
Внешнеепрограммноеобеспечениенеявляетсяметрологическизначимыми
предусматривает лишь отображение информации об устройстве и всех измеряемых параметрах
на экран без возможности их модификации.
Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии Р 50.2.077–2014.
Идентификационные данные внутреннего ПО приведены в таблице 2.
Таблица 2 – Идентификационные данные внутреннего ПО
Идентификационные данные (признаки)
Лист № 6
Всего листов 10
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 3, 4, 5, 6 и 7.
Класс точности при измерении активной электрической энергии
Класс точности при измерении активной электрической энергии по
ГОСТ 31819.21-2012
1
Класс точности при измерении реактивной электрической энергии по
ГОСТ 31819.23-2012
1
Номинальная частота сети, Гц
50±0,5
Номинальное напряжение U
ном
, В
230 (220)
Базовый (максимальный) ток I
б
(I
макс
), А:
– для счётчиков с классом точности 0,5S
– для счётчиков с классом точности 1 по ГОСТ 31819.21-2012 и
ГОСТ 31819.23-2012
10 (80); 10 (100)
5 (60)
2)
; 5 (80); 5 (100);
10 (80); 10 (100)
Диапазон значений постоянной счётчиков по активной (реактивной)
электрической энергии, имп/кВт·ч (имп/квар∙ч)
от 800 до 64000
3)
Пределы допускаемой основной абсолютной погрешности хода
встроенных часов, с/сутки:
-при включенном питании счётчиков
-при отключенном питании счётчиков
±0,5
±1
Пределы допускаемой дополнительной абсолютной погрешности
хода встроенных часов, вызванной изменением температуры
окружающего воздуха от нормальных условий на каждый 1 °С, с/°С в
сутки
±0,15
Диапазон измерений среднеквадратического значения напряжения
переменного тока, В
от 0,39·U
ном
до 1,2·U
ном
Пределы допускаемой относительной погрешности измерений
среднеквадратического значения напряжения переменного тока, %
±0,5
Диапазон измерений частоты переменного тока, Гц
от 42,5 до 57,5
Пределы допускаемой абсолютной погрешности измерений частоты
переменного тока, Гц
±0,05
Примечания
1)
пределы допускаемой основной относительной погрешности измерений и диапазоны
измерений представлены в таблице 4. Средний температурный коэффициент при измерении
активнойэлектрическойэнергиипредставленвтаблице5.Пределыдопускаемой
дополнительной погрешности измерений представлены в таблице 6;
2)
только для счётчиков в корпусе «Тип 1»
3)
конкретное значение указано в паспорте.
Таблица 3 – Метрологические характеристики
Наименование характеристики
Значение
0,5S
1)
Лист № 7
Всего листов 10
Значение силы
переменного тока
Коэффициент мощности
cos
j
1
Таблица 4 – Пределы допускаемой основной относительной погрешности при измерении
активной электрической энергии для класса точности 0,5S
Пределы допускаемой основной
относительной погрешности измерений
активной электрической мощности, %
0,01·I
б
≤ I ˂ 0,05·I
б
±1,0
0,05·I
б
≤ I ≤ I
макс
±0,5
0,02·I
б
≤ I ˂ 0,10·I
б
0,5 (при индуктивной ±1,0
нагрузке)
0,10·I
б
≤ I ≤ I
макс
0,8 (при емкостной±0,6
нагрузке)
Примечание – при номинальном значении напряжения переменного тока
Таблица 5 – Средний температурный коэффициент счётчиков при измерении активной
электрической энергии для класса точности 0,5S
ВлияющаяЗначение силыКоэффициентСредний температурный
величина переменного тока мощности cos
j
коэффициент %/К
Температура0,05·I
б
≤ I ≤ I
макс
1±0,03
окружающей 0,5 (при
среды0,10·I
б
≤ I ≤ I
макс
индуктивной±0,05
нагрузке)
Примечание – при номинальном значении напряжения переменного тока
Значение силы
Коэффициент
Таблица 6 – Пределы допускаемой дополнительной относительной погрешности, вызванной
изменением влияющих величин при измерении активной электрической энергии для класса
точности 0,5S
Пределы допускаемой
дополнительной
±10 %
1
)
нагрузке)
Влияющая величина
переменного токамощности cos
j
относительной
погрешности, %
Изменение напряжения 0,05·I
б
≤ I ≤ I
макс
1 ±0,2
электропитания
0,10·I
б
≤ I ≤ I
макс
0,5 (при индуктивной
±0,4
Изменение частоты
нагрузке)
0,05·I
б
≤ I ≤ I
макс
1
электропитания ±2 %
0,10·I
б
≤ I ≤ I
макс
0,5 (при индуктивной±0,2
Гармоники в цепях
тока и напряжения
макс
0,5·I1,0±0,5
0,5·I1±1,5
Субгармоники в цепи
переменного тока
б
Примечание –
1)
– Для диапазонов напряжения от минус 20 % до минус 10 % и от
плюс 10 % до плюс 15 % пределы дополнительной погрешности равны утроенным значениям
пределов, приведенным в таблице. При напряжении менее 0,8·U
ном
погрешность находится в
диапазоне от плюс 10 % до минус 100 %.
Лист № 8
Всего листов 10
Значение
Стартовый ток I
с
, мА
10; 20; 40
Число тарифов
от 1 до 4
Число тарифных зон
от 1 до 24
Время хранения данных при отсутствии питания, лет
30
Полная электрическая мощность, потребляемая в цепи тока при
базовом токе, В·А, не trial
0,1
Полная электрическая мощность, потребляемая каждой цепью
напряжения при номинальном значении напряжения, В·А, не более
0,1
Потребляемая мощность счётчика, В·А, не более
2
Количество оптических испытательных выходов с параметрами по
ГОСТ 31818.11-2012 (в зависимости от количества измерительных
каналов)
от 1 до 8
Срок службы встроенного источника постоянного тока, лет, не менее
25
Масса, кг, не более
2
Габаритные размеры (высота × длина × ширина), мм, не более:
– для счётчиков корпуса «Тип 1»
– для счётчиков корпуса «Тип 2»
– для счётчиков корпуса «Тип 3»
155×114×62
381×258×89
202×169×60
Ёмкость счётного механизма, Вт/ч (вар/ч)
1,8 · 10
16
Нормальные условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
от +15 до +25
от 30 до 80
Рабочие условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха при температуре окружающего
воздуха +25 °С, %
от –40 до +70
до 98
Средняя наработка на отказ, ч, не менее
320 000
Средний срок службы, лет
30
Таблица 7 – Технические характеристики
Наименование характеристики
Знак утверждения типа
наносится на лицевую сторону корпуса счётчиков методом офсетной печати или другим
способом, не ухудшающим качества, на титульный лист эксплуатационных документов
типографским способом.
Лист № 9
Всего листов 10
Обозначение
Количество
-
1 шт.
запросу)
Комплектность средства измерений
-
-
АШНЕ.411731.032ПС
Таблица 8 - Комплектность счётчиков
Наименование
Счётчик электрической энергии статический
однофазный интеллектуальный БУЛАТ-32
Комплект крепежных деталей
Упаковочная коробка
Паспорт-формуляр
Руководство по эксплуатации
АШНЕ.411731.032РЭ
1 шт.
1 шт.
1 экз.
1 экз.
Методика поверки (один экз. на партию или по
АШНЕ.411731.032МП1 экз.
Поверка
осуществляется по документу АШНЕ.411731.032МП «Счётчики электрической энергии
статические однофазные интеллектуальные БУЛАТ-32. Методика поверки», утвержденному
ООО «ИЦРМ» 26.07.2019 г.
Основные средства поверки:
–
установка поверочная универсальная УППУ-МЭ (регистрационный номер в
Федеральном информационном фонде 57346-14);
–
частотомер электронно-счетный Ч3-54 (регистрационный номер в Федеральном
информационном фонде 5480-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится в паспорт-формуляр счётчика.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к счётчикам
электрической энергии статическим однофазным интеллектуальным БУЛАТ-32.
ГОСТ 31818.11-2012 (МЭК 62052-11-2003) Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счётчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-22-2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной
энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23-2003) Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной
энергии
ГОСТ Р 52555-2006 (МЭК 62059-11:2002) Аппаратура для измерения электрической
энергии. Надежность. Часть 11. Общие положения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 30804.4.30-2013 Электрическая энергия. Совместимость технических средств
электромагнитная. Методы измерений показателей качества электрической энергии
АШНЕ.411731.032ТУСчётчикэлектрическойэнергиистатическийоднофазный
интеллектуальный БУЛАТ-32. Технические условия
Лист № 10
Всего листов 10
Изготовитель
Общество с ограниченной ответственностью «БУЛАТ» (ООО «БУЛАТ»)
ИНН 7724309893
Адрес: 121421, г. Москва, ул. Рябиновая д. 26, стр. 2
Юридический адрес: 121471, г. Москва, ул. Рябиновая, д. 26 стр. 2, этаж 7 комн. 2
Телефон: +7 (495) 419-13-90
Web-сайт:
E-mail:
Заявитель
Обществосограниченнойответственностью«РусЭнергоПром»
(ООО «РусЭнергоПром»)
ИНН 7725766980
Адрес: 117218, г. Москва, ул. Большая Черемушкинская, д. 25, стр. 97, этаж 3, ком. 309
Телефон: +7 (499) 753-06-78, +7 (499) 397-78-12
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43036-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35 кВ Северный Варьеган - АИИС КУЭ ПС 220/110/35 кВ Северный Варьеган | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 20627-00 | Счетчики холодной и горячей воды | WFK и WFW | ЗАО "Katra", Литва, г.Каунас | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 14266-94 | Счетчики холодной воды | ТРИТОН СУПЕР СТАР | Фирма "Piraiki Orichalcourgia" s.a., Греция | 1 год | Перейти |
| 13888-94 | Счетчики электрической энергии электронные | СЭМ | Фирма "Балтикз", г.Уфа | 6 лет | Перейти |
| 18215-03 | Расходомеры-счетчики электромагнитные | РСЦ | ООО "ВТК Пром", г.Киров | 4 года | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
