Мосты переменного тока высоковольтные автоматические СА7100М1, СА7100М1.1, ГРСИ 76416-19
Номер госреестра:
76416-19
Наименование СИ:
Мосты переменного тока высоковольтные автоматические
Обозначение типа:
СА7100М1, СА7100М1.1
Производитель:
ООО "ОЛТЕСТ", Украина, г.Киев
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.10.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 75353
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
МостыпеременноготокавысоковольтныеавтоматическиеСА7100М1,
СА7100М1.1
Назначение средства измерений
Мосты переменного тока высоковольтные автоматические СА7100М1, СА7100М1.1
(далее – мосты) предназначены для измерений электрической емкости и тангенса угла потерь, в
том числе тангенса угла диэлектрических потерь.
Описание средства измерений
Принцип действия мостов основан на использовании мостовой измерительной цепи с
электромагнитным компаратором тока в сочетании с вариационным методом измерений.
Процесс измерений автоматизирован.
Мостовая цепь образуется из эталонного и измеряемого конденсаторов (или другого
объекта измерений), и трансформаторного компаратора токов. Токи от эталонного и
измеряемогоконденсаторовпротекаютвстречночерезобмоткикомпараторатоков,
содержащего дополнительную обмотку для выделения сигнала неравновесия. Сигнал
усиливается, разделяется на квадратурные составляющие и после преобразований поступает в
цепиуправленияузлами измерительногоблока. Уравновешиваниемостовой цепи
осуществляется переключением витков обмоток компаратора токов. В мосте используется
вариационный метод измерения, предусматривающий изменение (вариацию) отношения токов
на известное с необходимой точностью значение. Разность значений измеряемой величины до и
после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые
для получения результата, осуществляет персональный компьютер. Расширение верхней
границы диапазона измерений емкости на два порядка величины производится с помощью
расширителя диапазона, представляющего собой двухступенчатый трансформатор тока.
Конструктивно мосты выполняются в виде двух блоков: измерительного и расширителя
диапазона СА7150. В комплект мостов может быть включен в виде автономной части
эталонный высоковольтный измерительный конденсатор.
Мосты СА7100М1 и СА7100М1.1 имеют одинаковые метрологические характеристики и
различаются конструктивным выполнением блока измерительного. Кроме того, мосты
СА7100М1 могут содержать в составе комплекта эталонный конденсатор. Мосты СА7100М1.1
такой конденсатор не содержат. В состав мостов включен также ноутбук.
Мосты применяются для измерения тангенса угла диэлектрических потерь кабелей и
проводов в соответствии с ГОСТ 12179-76. Мосты могут применяться в качестве эталонов
емкости и тангенса угла потерь при частоте 50 Гц в соответствии с государственными
поверочными схемами ГОСТ 8.371-80 и ГОСТ 8.019-85.
Общий вид мостов представлен на рисунках 1 и 2.
Обозначение места нанесения знака поверки представлено на рисунке 3.
Лист № 2
Всего листов 8

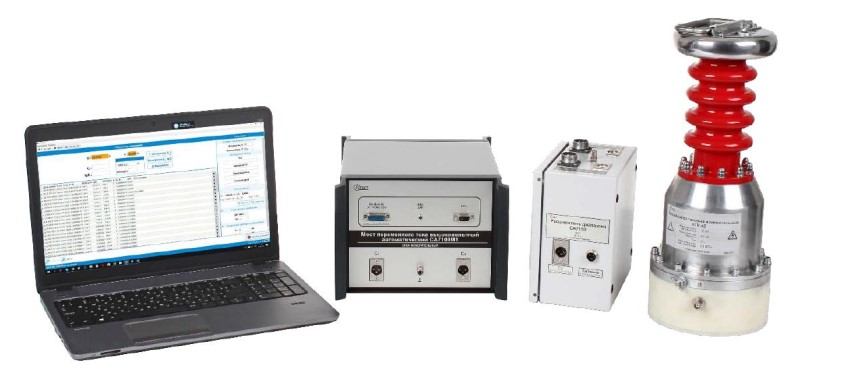

Рисунок 1 Trial вид моста СА7100М1 с расширителем диапазона СА7150, эталонным
конденсатором и ноутбуком
Рисунок 2Общий вид моста СА7100М1.1 с расширителем диапазона СА7150 и ноутбуком
Лист № 3
Всего листов 8
Программное обеспечение
Мосты имеют встроенное и автономное программное обеспечение. Встроенное
программное обеспечение представляет собой микропрограмму, предназначенную для
обеспечения нормального функционирования прибора. Автономное программное обеспечение,
устанавливаемое на компьютер, позволяет управлять процессом измерений, а также сохранять
их результаты в памяти компьютера.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений: для встроенного - «средний», для автономного – «средний».
Встроенное
hv.hex
v.18 и выше
Внешнее
install-CA7100M1-0.XX
Версия 0.53 и выше
Таблица 1- Характеристики программного обеспечения
обеспечения
Идентификационное
Наименование программного
наименование программного
обеспечения
Номер версии
(идентификационный
номер)
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Без использования расширителя диапазона СА7150
Диапазон измерений емкости, пФ От 0 до 1000∙С
0
*
Поддиапазоны измерений емкости, пФ 0,01 ≤С
Х
/С
0
≤ 0,1
0,1 ≤С
Х
/С
0
≤ 100
100 ≤С
Х
/С
0
≤ 1000
С использованием расширителя диапазона СА7150
Диапазон измерений емкости, пФОт 1000 до 100000∙С
0
Поддиапазоны измерений емкости, пФ 1000 ≤С
Х
/С
0
≤ 10000
10000 ≤С
Х
/С
0
≤ 100000
Номинальное значение емкости
эталонного конденсатора (автономнаяот 10 до 10000
часть), пФ
Рисунок 3Обозначение места нанесения знака поверки
Место
нанесения
знака поверки
наклейки
Лист № 4
Всего листов 8
-
-
±
[2·10
-3
+2·10
-4
·(C
0
/C
X
-10)+|tgδ
X
-tgδ
0
|]*
±
[1·10
3
+|tgδ
X
-tgδ
0
|]
±
[2·10
3
+|tgδ
X
-tgδ
0
|]
-
±
[2·10
-5
+2·10
-6
·(C
0
/C
X
-10)+0,005·|tgδ
X
-tgδ
0
|]
±
[1·10
5
+0,005·|tgδ
X
-tgδ
0
|]
±
[2
×
10
-5
+0,005
×
|tgδ
X
-tgδ
0
|]
-
-
±
[5·10
-3
+2·10
-4
·(C
0
/C
X
-10)+|tgδ
X
-tgδ
0
|]
±
[4·10
3
+|tgδ
X
-tgδ
0
|]
±
[5·10
3
+|tgδ
X
-tgδ
0
|]
-
-
±
[5·10
-5
+2·10
-6
·(C
0
/C
X
-10)+0,005·|tgδ
X
-tgδ
0
|]
±
[4·10
5
+0,005·|tgδ
X
-tgδ
0
|]
±
[5·10
5
+0,005·|tgδ
X
-tgδ
0
|]
Значение
от 0 до 1,1
±
[5·10
-3
+|tgδ
X
-tgδ
0
|]
±
[5·10
-3
+|tgδ
X
-tgδ
0
|]
±
[5·10
-5
+ 0,005·|tgδ
X
- tgδ
0
|]
±
[5·10
-5
+ 0,005·|tgδ
X
- tgδ
0
|]
±
[8·10
-3
+|tgδ
X
-tgδ
0
|]
±
[8·10
-3
+|tgδ
X
-tgδ
0
|]
Продолжение таблицы 2
Наименование характеристики
Диапазон измерений тангенса угла потерь
Пределы допускаемой основной
относительной погрешности моста при
измерении емкости, %,
без учета погрешности эталонного
конденсатора, в поддиапазонах:
0,01≤С
Х
/С
0
≤0,1
0,1≤С
Х
/С
0
≤100
100≤С
Х
/С
0
≤1000
прииспользованиирасширителя
диапазона СА7150, в поддиапазонах:
1000≤С
Х
/С
0
≤10000
10000≤С
Х
/С
0
≤100000
Пределы допускаемой основной
абсолютной погрешности при измерении
тангенса угла потерь без учета
погрешности эталонного конденсатора в
поддиапазонах:
0,01≤С
Х
/С
0
≤0,1
0,1≤С
Х
/С
0
≤100
100≤С
Х
/С
0
≤1000
прииспользованиирасширителя
диапазона СА7150, в поддиапазонах:
1000≤С
Х
/С
0
≤10000
10000≤С
Х
/С
0
≤100000
Пределы допускаемой основной
относительной погрешности моста при
измерении емкости, %, с учетом
погрешности эталонного конденсатора, в
поддиапазонах:
0,01≤С
Х
/С
0
≤0,1
0,1≤С
Х
/С
0
≤100
100≤С
Х
/С
0
≤1000
прииспользованиирасширителя
диапазона СА7150 в поддиапазонах:
1000≤С
Х
/С
0
≤10000
10000≤С
Х
/С
0
≤100000
Пределы допускаемой основной
абсолютной погрешности моста при
измерении тангенса угла потерь с учетом
погрешности эталонного конденсатора, в
поддиапазонах:
0,01≤С
Х
/С
0
≤0,1
0,1≤С
Х
/С
0
≤100
100≤С
Х
/С
0
≤1000
при использовании расширителя
диапазона СА7150 в поддиапазонах:
1000≤С
Х
/С
0
≤10000
10000≤С
Х
/С
0
≤100000
±
[8·10
-5
+0,005·|tgδ
X
- tgδ
0
|]
±
[8·10
-5
+0,005·|tgδ
X
- tgδ
0
|]
Лист № 5
Всего листов 8
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемых дополнительныхРавны пределам основных погрешностей
погрешностей при измерениях емкости иизмерения емкости и тангенса угла потерь
тангенса угла потерь, вызванныхсоответственно
изменением температуры окружающего
воздуха от границ температурного
диапазона (20
±
5) °C до границ рабочего
диапазона температур, на каждые 10 °C
Пределы допускаемой основной
±
1,0
относительной погрешности при
измерении рабочего напряжения, %
Пределы допускаемой основной
±
0,1
абсолютной погрешности при измерении
частоты рабочего напряжения, Гц
Нормальные условия эксплуатации:
температура окружающего воздуха,
°
С
от 15 до 25
относительная влажность до 80 % при температуре +25
°
С без
конденсации влаги
атмосферное давление, кПаот 96 до 104
Примечание: * С
0
и tgδ
0
-
номинальное значение емкости, пФ, и тангенс угла потерь
эталонного конденсатора.
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Диапазон допустимых значений силы тока от 10 мкА до 10 мА
в цепи эталонного конденсатора
Диапазон допустимых значений силы токаот 0 до 0,5
в цепи измеряемого объекта, А
Диапазон допустимых значений силы токаот 0,03 до 50
в цепи измеряемого объекта при
использовании расширителя диапазона
СА7150, А
Диапазон допустимых значений частотыот 49 до 51
рабочего напряжения, Гц
Диапазон измерений рабочего напряжения,
от U
min
= I
Cоmin
/2π
×
f
р
×
C
0
до
приложенного к эталонному конденсатору
U
max
= I
Cоmax
/2π
×
f
р
×
C
0
, *
но не более, чем максимально допустимое
значение напряжения эталонного
конденсатора; C
0
-
емкость, Ф
Условия эксплуатации:
температура окружающего воздуха,
°
С
от 0 до 40
относительная влажность до 80 % при температуре +25
°
С без
конденсации влаги
атмосферное давление, кПаот 96 до 104
Показатели питания моста6 В, 12 А
·
ч (встроенный аккумулятор)
Время работы от полностью заряженного 40
аккумулятора, ч, не менее
Наработка на отказ, ч, не менее9000
Средний срок службы, лет 10
Лист № 6
Всего листов 8
130
´
200
´
200
70
´
60
´
35
Продолжение таблицы 3
Наименование характеристикиЗначение
Габаритные размеры составных частей
моста (Д
´
Ш
´
В), мм, не более:
блок измерительный
СА7100М1
250
´
185
´
350
СА7100М1.1
270
´
360
´
415
конденсатор измерительный
2600
´
1200 **
высоковольтный
расширитель СА7150
блок сопряжения
устройство зарядное
80
´
80
´
130
Масса составных частей моста, кг, не
более:
блок измерительный
СА7100М1 10
СА7100М1.1 16
конденсатор измерительный400 **
высоковольтный
расширитель СА7150 4
блок сопряжения 0,2
устройство зарядное 0,5
Примечания: * I
Cо min
и I
Cо max
– минимальное и максимальное значения тока эталонного
конденсатора; f
р
– частота рабочего напряжения, Гц;
** Габаритные размеры и масса конденсатора измерительного высоковольтного зависят
от номинального значения емкости и максимального рабочего напряжения.
Знак утверждения типа
наносится на титульных листах эксплуатационной документации печатным способом и на
переднюю панель блока измерительного фотохимическим способом.
Комплектность средства измерений
Таблица 4 – Комплектность мостов СА7100М1и СА7100М1.1
НаименованиеОбозначение
Блок измерительный СА7100М1АМАК.411722.015
Блок измерительный СА7100М1.1АМАК.411722.023
Расширитель диапазона СА7150АМАК.411521.001
Ноутбук Покупное изделие
Конденсатор измерительный высоковольтный По заказу
Устройство зарядноеАМАК.436112.002
Блок сопряженияАМАК.426477.003
Кабель измерительный КИ1АМАК.685611.030
Кабель измерительный КИ2 АМАК. 685651.010
Кабель измерительный КИ3АМАК.685651.042
Кабель измерительный КИ4 АМАК. 685611.050
Кабель волокно-оптический ВОКАМАК.468615.002
Кабель измерительный КИ6 СА7150АМАК.685692.001
Кабель высоковольтный КВ6 СА7150АМАК.685651.007
Кабель питания КП СА7150АМАК.685612.004
Диск «Программное обеспечение СА7100М1» АМАК.411213.007 К
Количество
1 шт.*
1 шт.*
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 7
Всего листов 8
Продолжение таблицы 4
НаименованиеОбозначениеКоличество
Сумка СА7100М1 БИ АМАК. 323382.052 1 шт.
Сумка СА7100М1.1 БИ АМАК.323382.033 1 шт.
Сумка СА7100М1 Аксессуары АМАК. 323382.053 1 шт.
Сумка СА7150 АМАК.323382.057 1 шт.
Сумка СА7150 Аксессуары АМАК.323382.058 1 шт.
Руководство по эксплуатации АМАК.411213.007 РЭ 1 экз.
Паспорт АМАК. 411213.007 ПС 1 экз.
Методика поверки МП 2202-0077-2019 1 экз.
*Примечание. В комплект поставки включается один из двух Блоков измерительных.
Поверка
осуществляется по документу МП 2202-0077-2019 «ГСИ. Мосты переменного тока
высоковольтные автоматические СА7100М1, СА7100М1.1. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 14.05.2019 г.
Основные средства поверки:
Государственный вторичный эталон - эталон сравнения единицы
угла потерь (тангенса
угла потерь) в диапазоне 1∙10
-4
… 0,1 при напряжении до 10 кВ; С=1 нФ, доверительная
погрешность (Р=0,95): по С 0,001-0,01 %, по tgδ (1-12) ∙10
-5
;
Государственный вторичный эталон единицы угла потерь (тангенса угла потерь) в
диапазоне значений от 1∙10
-5
до 1 при емкости от 1 пФ до 10 мкФ и частотах от 50 Гц до 1 МГц;
доверительная погрешность (Р=0,95): по С 0,001-0,01 %, по tgδ(1-10)∙10
-5
;
Конденсаторы измерительные высоковольтные КИВ-10 и КИВ-110, С= 100 и 50 пФ,
напряжение 10 и 64 кВ; погрешность: по С ±0,002 %, по tgδ ±2∙.10
-5
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую поверхность корпуса блока
измерительного (место нанесения указано на рисунке 3) или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мостам
переменного тока высоковольтным автоматическим СА7100М1, СА7100М1.1
ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений тангенса угла потерь
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости
ГОСТ 12179-76 Кабели и провода. Метод определения тангенса угла диэлектрических
потерь
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТР ТС 004/ 2011 О безопасности низковольтного оборудования
ТР ТС 020/ 2011 Электромагнитная совместимость технических средств
Техническая документация изготовителя ООО "ОЛТЕСТ", г. Киев
Изготовитель
Общество с ограниченной ответственностью «ОЛТЕСТ» (ООО «ОЛТЕСТ»), Украина
Адрес: 03056, Украина, г. Киев, пр. Победы, 37/1, кв. 11
Телефон: (+380 44) 331-46-21
Web-сайт:
Е-mail:
