Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-10000, ГРСИ 77122-19
Номер госреестра:
77122-19
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-10000, РВСП-10000
Производитель:
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ РВС-10000: 257; РВСП-10000: 255, 256, 258
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 76087
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-10000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-10000 (далее –
резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему нефтепродукта согласно градуировочным
таблицам резервуаров.
Резервуар РВС-10000 представляет собой стальную вертикальную конструкцию
цилиндрической формы с купольной крышей.
Резервуары РВСП-10000 представляют собой стальные вертикальные конструкции
цилиндрической формы с понтоном и купольной крышей.
Тип резервуаров – вертикальные стальные цилиндрические. Цилиндрическая стенка
резервуаров состоит из 12 цельносварных поясов.
Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и
приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары
оснащены молниезащитой, защитой от статического электричества и системой тушения
пожара. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в первом поясе резервуаров.
Тип размещения – наземный. Фундамент резервуаров РВС-10000, РВСП-10000
соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические
стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории ООО «ЛУКОЙЛ-УНП» по адресу: Республика
Коми, г. Ухта, ул. Заводская, д. 11.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000 № 257,
РВСП-10000 №№ 255, 256, 258 представлен на рисунках 1-2.

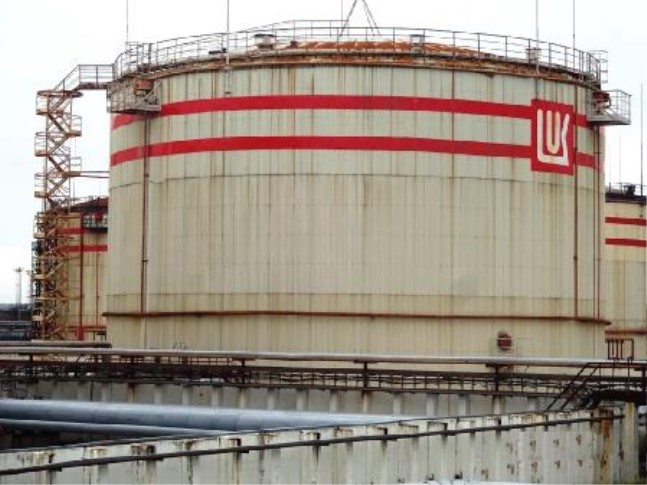

Рисунок 1 – Общий вид резервуаров РВСП-10000 №№ 255, 256, 258
Лист № 2
Всего листов 4

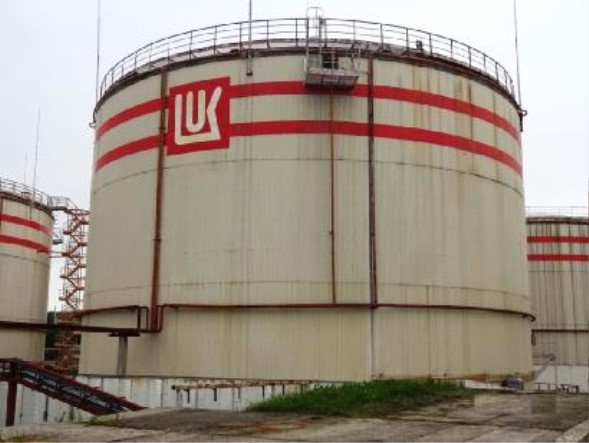

Рисунок 2 – Общий вид резервуара РВС-10000 № 257
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-10000,
РВСП-10000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
РВС-10000
257
Таблица 1 – Метрологические и технические характеристики
Наименование характеристикиЗначения
Тип резервуараРВСП-10000
Номер резервуара 255 256258
Номинальная вместимость, м
3
10000
Пределыдопускаемой относительной
погрешностиопределениявместимости±0,10
резервуара, %
Условия эксплуатации:
– температура окружающей среды, °Сот -60 до +40
– атмосферное давление, кПа от 69,9 до 106,7
– относительнаявлажностьокружающей 98
среды при температуре от минус 45 до плюс
50 ºС, %, не более
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
4 шт.
Количество
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Резервуары вертикальные стальные РВСП-10000 №№ 255, 256, 258,
цилиндрические РВС-10000 № 257
Технические паспорта на резервуары -
Градуировочные таблицы -
4 экз.
4 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения
единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм,
ПГ±(0,001h+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360,
СКП измерения ±2,0 мм (рег.№ 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус
55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде
оттиска поверительного клейма.
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса
нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 8.903-2015 Государственная система обеспечения единства измерений. Масса
нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВС-10000, РВСП-10000
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
ГОСТ8.570-2000Государственнаясистемаобеспеченияединстваизмерений.
Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени
Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)
ИНН: 4221002780
Адрес: 654033, Кемеровская область, г. Новокузнецк, ул. Некрасова, д. 28
Web-сайт:
Лист № 4
Всего листов 4
Заявитель
Обществосограниченнойответственностью«ЛУКОЙЛ-Ухтанефтепереработка»
(ООО «ЛУКОЙЛ-УНП»)
ИНН: 1102057865
Адрес: 169300, Республика Коми, г. Ухта, ул. Заводская, д. 11
Web-сайт:
Испытательный центр
Обществосограниченнойответственностьюфирма«Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7(843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
