Резервуар стальной вертикальный цилиндрический с понтоном РВСП-20000, ГРСИ 77553-20
Номер госреестра:
77553-20
Наименование СИ:
Резервуар стальной вертикальный цилиндрический с понтоном
Обозначение типа:
РВСП-20000
Производитель:
АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 11
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 76538
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-20000
Назначение средства измерений
РезервуарстальнойвертикальныйцилиндрическийспонтономРВСП-20000
предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения
и отпуска.
Описание средства измерений
Тип резервуара – стальной вертикальный цилиндрический с понтоном, номинальной
вместимостью 20000 м
3
.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической
стенки, днища, сферической крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов
полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
Резервуар РВСП-20000 с заводским номером 11 расположен по адресу: Республика
Башкортостан, Уфимский район, п. Нурлино, ЛПДС «Нурлино», Черкасское НУ (филиал АО
«Транснефть-Урал»).

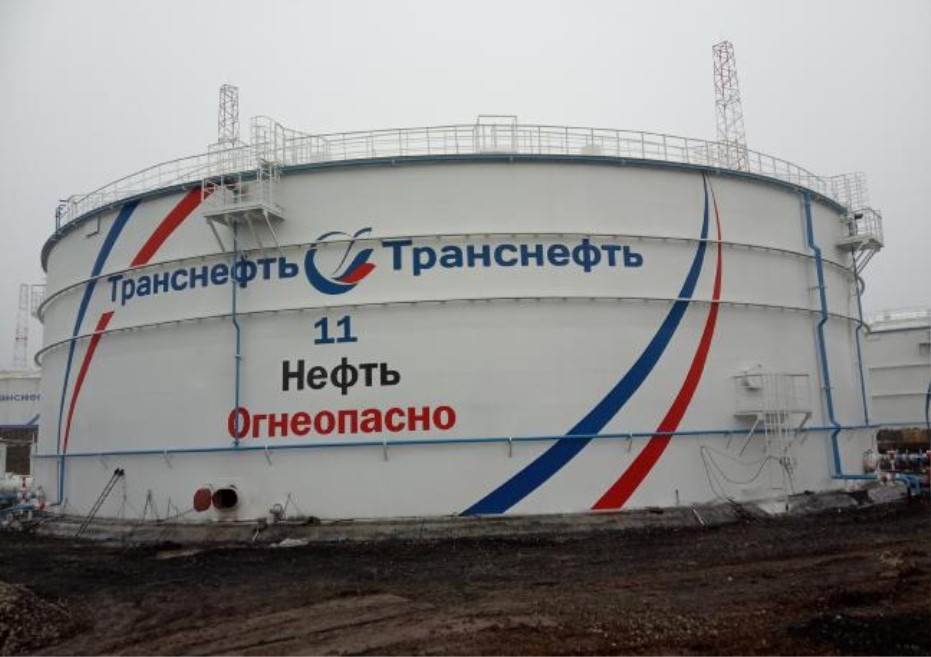

Общий вид резервуара стального вертикального цилиндрического с понтоном
РВСП-20000 представлен на рисунке 1.
Рисунок 1 – Общий вид резервуара РВСП-20000
Лист № 2
Всего листов 3
Пломбирование резервуара стального вертикального цилиндрического с понтоном
РВСП-20000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,10
Значение
trial
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешностиопределения вместимости
(геометрический метод), %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от - 50 до +50
от 84,0 до 106,7
50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РВСП-20000
Количество
1 шт.
-
1 экз.
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический с
понтоном
Резервуар стальной вертикальный цилиндрический с
понтоном. Паспорт
Градуировочная таблица
-
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому с понтоном РВСП-20000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»
(АО «АП РМК»)
ИНН 6453009475
Адрес: 410052, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/факс: +7 (8452) 63-33-77
Web-сайт:
E-mail:
Заявитель
Акционерное общество «Транснефть-Урал» (АО «Транснефть-Урал»)
ИНН 0278039018
Юридический адрес: 450077, Республика Башкортостан, г. Уфа, ул. Крупской,10
Адресместорасположенияфилиала:450513,РеспубликаБашкортостан,
Уфимский район, п. Нурлино
Телефон/факс: +7 (347) 279-27-56/ +7 (347) 279-27-55
Web-сайт: ural.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 (937) 283-44-20
Факс: +7 (843) 515-00-21
E-mail:
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
