Измерители мощности амбиентного эквивалента дозы гамма-излучения GammaTRACER XL2-2, ГРСИ 77845-20
Номер госреестра:
77845-20
Наименование СИ:
Измерители мощности амбиентного эквивалента дозы гамма-излучения
Обозначение типа:
GammaTRACER XL2-2
Производитель:
Компания "Bertin GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 76845
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерителимощностиамбиентногоэквивалентадозыгамма-излучения
GammaTRACER XL2-2
Назначение средства измерений
Измерители мощности амбиентного эквивалента дозы гамма-излучения GammaTRACER
XL2-2 (далее – измерители GammaTRACER XL2-2) предназначены для непрерывных
измерений мощности амбиентного эквивалента дозы гамма-излучения, а также проведения
картографии (гамма съемки местности).
Описание средства измерений
Принцип действия измерителей GammaTRACER XL2-2 основан на взаимодействии
гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении
носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых
пропорциональна мощности дозы гамма-излучения.
Для расширения диапазона измерения мощности амбиентного эквивалента дозы гамма-
излучения в измерителях GammaTRACER XL2-2 используется два счетчика Гейгера-Мюллера –
для малых и больших значений мощности амбиентного эквивалента дозы.
Измерители GammaTRACER XL2-2 выполнены по технологии ADL (Autonomous Data
Logging – автономная регистрация данных). Корпус конструктивно выполнен в виде
герметичного, всепогодного алюминиевого цилиндра, в который заключены все электронные
компоненты, в том числе источники электрического питания энергии
(литиевые батареи).
Технологии, используемые в измерителях GammaTRACER XL2-2, позволяют обеспечить его
постоянную работу без обслуживания до10 лет (в зависимости от типа аккумулятора и условий
работы) и более при подаче внешнего питания от солнечных батарей или при подключении по
интерфейсу RS-485 (RS-232). Значения мощности амбиентного эквивалента дозы гамма-
излучения, измеренные измерителями GammaTRACER XL2-2, могут быть считаны в любое
время с помощью интерфейса RS-232 или инфракрасного порта специальным программным
обеспечением Data View Pro.
Измерители GammaTRACER XL2-2 могут быть дополнительно оснащены интерфейсами
для проводной (RS-485) и беспроводной передачи данных:
Электронным ядром подсистемы сбора данных (результатов измерений) является так
называемый URI-чип (Универсальный радиологической интерфейс). URI-чип содержит
стабилизированный высоковольтный источник питания счетчиков Гейгера-Мюллера. URI-чип
использует несколько счетчиков для цифрового захвата данных. Они регистрируют количество
импульсов, а также некоторые параметры качества. Измеренные значения мощности дозы,
вместе с битами качества хранятся в постоянной энергонезависимой памяти, ёмкость памяти
позволяет хранить до 10 000 результатов измерений, в зависимости от их типа. Если память
заполнена, то новые принятые данные записываются на место более ранних.
После завершения каждого рабочего цикла блок электроники переключается в режим
ожидания до следующего запускающего сигнала от URI-чипа. Это сокращает потребление
электроэнергии до нескольких мкА.
Измерители GammaTRACER сохраняют все результаты измерений во внутренней
памяти. При отказе канала передачи данных потеря результатов измерений не произойдёт. Все
результаты измерений могут быть считаны после восстановления канала передачи данных или в
любое время по одному из стандартных интерфейсов.
Схема расположения элементов в корпусе измерителей GammaTRACER XL2-2 (без
модуля передачи данных) представлена на рисунке 1.
Внешний вид измерителя GammaTRACER XL2-2 представлен на рисунке 2.
Лист № 2
Всего листов 7

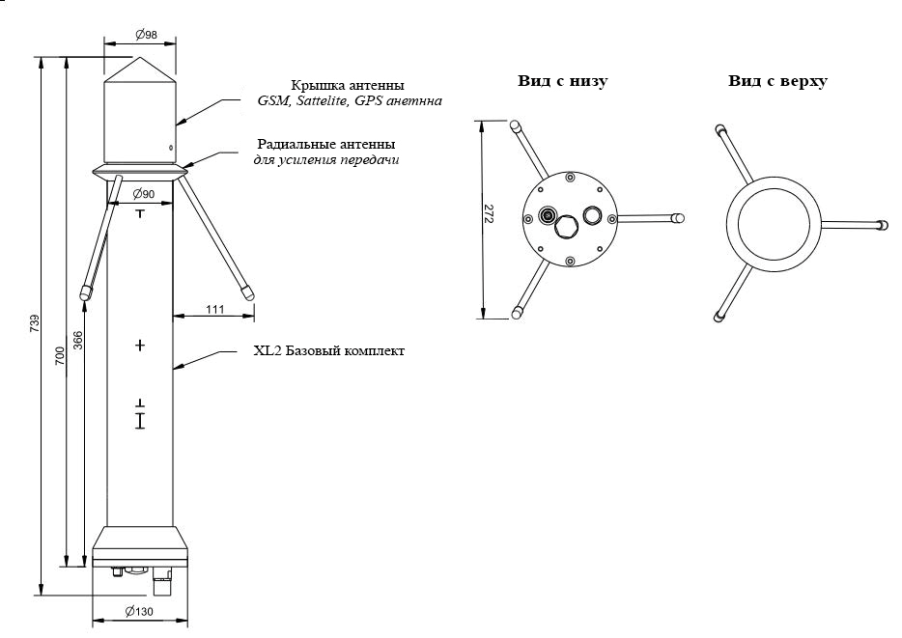

Общий вид измерителя мощности амбиентного эквивалента дозы гамма-излучения
GammaTRACER XL2-2 с модулем передачи данных и с антенной представлен на рисунке 3.

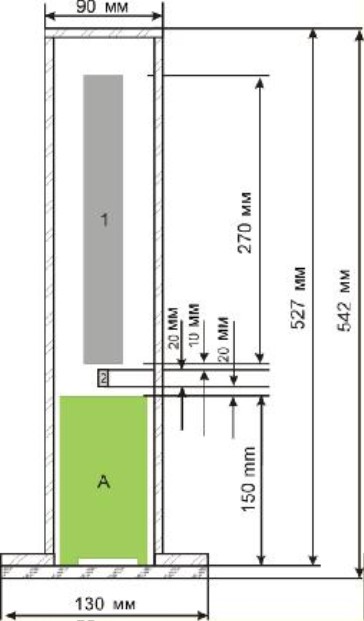

Рисунок 1 – схема расположения элементов в корпусе измерителей GammaTRACER XL2-2 (без
модуля передачи данных):
1 – счетчик Гейгера-Мюллера для измерения низких значений мощности амбиентного
эквивалента дозы;
2 – счетчик Гейгера-Мюллера для измерения больших значений мощности амбиентного
эквивалента дозы;
А – блок электроники.
(без модуля передачи данных) (с модулем передачи данных)

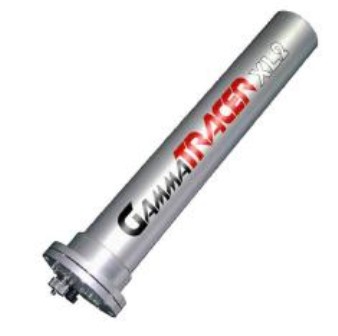

Рисунок 2 – Общий вид измерителя мощности амбиентного эквивалента дозы гамма-
излучения GammaTRACER XL2-2
Лист № 3
Всего листов 7
Рисунок 3 - Общий вид измерителя мощности амбиентного эквивалента дозы
гамма-излучения GammaTRACER XL2-2 (с модулем передачи данных и с антенной)
Пломбирование измерителей GammaTRACER XL2-2 не предусмотрено.
Программное обеспечение
Программноеобеспечение(ПО)измерителяGammaTRACERXL2-2является
встроенным. Подсистема сбора данных установлена на микроконтроллере в электронном блоке
измерителя. Запись ПО осуществляется в процессе производства.
ПО обеспечивает хранение калибровочного коэффициента, контроль работоспособности
измерителя GammaTRACER XL2-2, вычисление результатов измерений и осуществляет
передачу измеренных данных в систему визуализации.
Изменить встроенное ПО измерителя GammaTRACER XL2-2 с помощью ПО системы
визуализации, к которой подключен измеритель, невозможно.
В соответствии с Р 50.2.077-2014 уровень защиты ПО измерителя GammaTRACER XL2-2
от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значения
-G250
*
-
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
* Номер версии не ниже указанного в таблице
Лист № 4
Всего листов 7
Метрологические и технические характеристики
от 45 до 2000
Таблица 2 – Метрологические характеристики измерителя GammaTRACER XL2-2
Значение
от 9·10
-8
до 10
от 1·10
-8
до 10
±20
от 85 до 2000
±40
±40
±5
Наименование характеристики
Диапазон измерений мощности амбиентного эквивалента дозы
гамма-излучения, Зв/ч
Диапазон показаний мощности амбиентного эквивалента дозы
гамма-излучения, Зв/ч
Пределы допускаемой основной относительной
погрешности измерений мощности амбиентного эквивалента дозы
гамма-излучения, %
Энергетический диапазон измерений, кэВ:
– детектора низких мощностей амбиентного эквивалента дозы
гамма-излучения
– детектора больших мощностей амбиентного эквивалента дозы
гамма-излучения
Энергетическая зависимость чувствительности в диапазоне измере-
ний относительно чувствительности к энергии 0,662 кэВ радионук-
лида цезий-137, %, не более
Зависимость чувствительности в диапазоне измерений от угла па-
дения излучения (в диапазоне углов ±45° в горизонтальной плоско-
сти и ±180 ° в вертикальной плоскости), %, не более
Пределы допускаемой дополнительной относительной погрешно-
сти, вызванной зависимостью чувствительности измерителя от
температуры окружающего воздуха в пределах условий эксплуа-
тации, %
Нормальные условия измерений:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха, %
-
атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84,0 до 106,7
Таблица 3 – Основные технические характеристики измерителя GammaTRACER XL2-2
Значение
12
0,2
Наименование характеристики
Напряжение питания измерителя, В
Потребляемая мощность без модулей передачи данных, Вт, не бо-
лее
Условия эксплуатации:
- температура окружающей среды,
о
С
от - 40 до +60
Габаритные размеры измерителя, мм, не более:
-
диаметр корпуса
-
диаметр фланца
-
длина
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
90
130
739
3,2
15 000
10
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационного документа и на
пленочную этикетку, клеящуюся на корпус измерителя GammaTRACER XL2-2.
Лист № 5
Всего листов 7
Комплектность средства измерений
Таблица 4 – Комплектность измерителя GammaTRACER XL2-2
Обозначение
Количество
GammaTRACER XL2-2
1
1
1
МП 2103-001-2019
-
-
P0002223
4
1
-
-
P0000232
-
P0000239
-
-
-
-
-
-
-
-
-
Наименование
Измеритель мощности амбиентного эквивалента дозы
гамма-излучения GammaTRACER XL2-2
Измерители мощности амбиентного эквивалента дозы
гамма-излучения GammaTRACER XL2-2. Руководство по
эксплуатации
Методика поверки
Прикладное программное обеспечение DataView Pro
Сертификаты от изготовителя: калибровки, безопасно-
сти, качества, происхождения
Держатель для крепления измерителя на мачту/стену
Опционально:
- Алюминиевый чемодан для транспортировки
- GammaCheck приспособление для калибровки изме-
рителей GammaTRACER XL2-2
- DACC для GammaTRACER - программируемый мно-
гопроцессорный регистратор данных для сбора и кон-
фигурирования GammaTracer оборудованных модулем
/выходом RS232/485/
Прикладное программное обеспечение DataExpert
Встроенный модуль RS-485 для проводной передачи
данных
Встроенный UHF модуль для беспроводной передачи
данных по радиоканалу (SkyLINK или ShortLINK)
Встроенный GSM-модем для беспроводной передачи
данных по радиоканалам мобильной телефонной связи
стандарта GSM с использованием GPRS/2G/3G/4G или
SMS
Встроенный GPS-модуль для получения GPS коорди-
нат и автоматической синхронизации часов реального
времени с использованием спутниковой навигацион-
ной системы (Global Positioning System)
-
-
Поверка
осуществляется по документу МП 2103-001-2019 «ГСИ. Измерители мощности амбиентного
эквивалентадозыгамма-излученияGammaTRACERXL2-2.Методикаповерки»,
утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 13.12.2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 – поверочная дозиметрическая
установка рентгеновского излучения, аттестованная по амбиентному эквиваленту дозы,
погрешность не более ±5 %.
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 – поверочная дозиметрическая
установка гамма-излучения с набором источников из радионуклидов
137
Cs,
60
Co,
241
Am,
аттестованная по амбиентному эквиваленту дозы, погрешность не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 6
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителю
мощности амбиентного эквивалента дозы гамма-излучения GammaTRACER XL2-2
Приказ Министерства природных ресурсов и экологии РФ № 425 от 7 декабря 2012 г.
«Об утверждении Перечня измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений, выполняемых при осуществлении деятельности в области
охраны окружающей среды, и обязательных метрологических требований к ним, в том числе
показателей точности измерений»
ГОСТ4.59-79Средстваизмеренийионизирующихизлучений.Номенклатура
показателей
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений
кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной
дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей
амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии
рентгеновского и гамма- излучений
Техническая документация фирмы-изготовителя
Изготовитель
Компания «Bertin GmbH», Германия
Адрес: Heerstrasse 149, D-60488 Frankfurt, Germany
Телефон: +49 (0) 69/97 65 14-0
Web-сайт:
Заявитель
Акционерное общество «СоюзАтомПрибор» (АО «СоюзАтомПрибор»)
Адрес: 109147, г. Москва, ул. Талалихина, д. 1, корп. 1
Телефон: +7 (962) 214 70 07, +7 (499) 703-04-80
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7118-79 | Усилители мощности | 2713 | Фирма "Bruel & Kjaer", Дания | Нет данных | Перейти |
| 21638-01 | Измерители деформации клейковины | ИДК-3МИНИ | ООО "ПЛАУН-системы", г.Москва | 1 год | Перейти |
| 10226-85 | Ваттметры поглощаемой мощности | М3-75, М3-75/1, М3-75/2, М3-75/3, М3-75/4, М3-75/5, М3-75/6 | ОАО "Электроаппарат", г.Брянск | 1 год | Перейти |
| 1528-61 | Бета-гамма интенсиметры универсальные | Луч-А | Нет данных | Нет данных | Перейти |
| 9444-84 | Измерители тока короткого замыкания цифровые | Щ41160 | ПАО "Уманский завод "Мегомметр", Украина, г.Умань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
