Номер госреестра:
77941-20
Наименование СИ:
Сумматоры
Обозначение типа:
СПЕ543
Производитель:
АО "НПФ "Логика", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 76952
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сумматоры СПЕ543
Назначение средства измерений
Сумматоры СПЕ543 предназначены для измерения частоты электрических сигналов и
подсчета количества импульсов, соответствующих параметрам учитываемых ресурсов при ра-
боте в составе измерительных систем, в том числе, систем учета электрической энергии с по-
следующим расчетом мощности и энергии, потребляемой отдельными электрическими нагруз-
ками, систем учета объема и расхода различных жидкостей, пара и газов с последующим расче-
том объема и объемного расхода.
Описание средства измерений
Сумматоры представляют собой измерительно-вычислительные устройства, обеспечи-
вающие измерение частоты следования и подсчет количества электрических импульсов, посту-
пающих от электросчетчиков при учете электрической энергии, преобразователей объема при
учете объема жидкостей, газов и пара, и других измерительных преобразователей с выходным
импульсным сигналом, несущим информацию о количестве учитываемого ресурса. Сумматоры
могут применяться в промышленности для измерения производительности технологических
линий, подсчета суммарного количества деталей, операций, сборочных единиц и единиц гото-
вой продукции. Результаты измерений электрических параметров входного сигнала преобразу-
ются с привязкой к заданным интервалам времени, отсчитываемым по встроенным часам сум-
маторов, в показания по группам нагрузок (потребителей):
- мощности и энергии при учете электроэнергии;
- расхода и объема при учете количества жидкостей, газов и пара.
Результаты измерений и вычислений заносятся в энергонезависимые архивы.
Непосредственно к сумматору может быть подключено до 32 измерительных преобразо-
вателей. При этом на логическом уровне один сумматор позволяет обслуживать до 128 измери-
тельных каналов с поддержкой до 32 групп каналов. В случае, когда не все измерительные пре-
образователи могут быть подключены к одному сумматору, предусмотрена возможность со-
вместного применения до 8 сумматоров с передачей необходимой информации на один веду-
щий. Объединение сумматоров в сеть возможно по интерфейсам RS485 или Ethernet. Электро-
счетчики с цифровыми выходными сигналами могут быть подключены к сумматору по интер-
фейсу RS485.
Конструктивно сумматоры выполнены в пластмассовом корпусе. На лицевой панели
сумматора расположены клавиатура, графический дисплей и оптический порт. В монтажном
отсеке корпуса размещены разъемы для внешних подключений. Доступ к элементам, располо-
женным внупломбиро-
ванием. Общ ке 1.
Рисунок 1
-

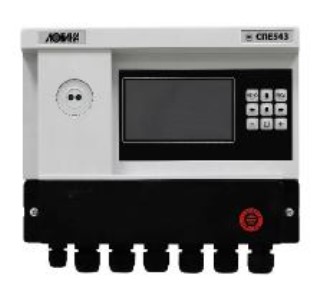

Общий вид и схема пломбирования (вид сзади) СПЕ543
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) сумматоров встроенное, неперезагружаемое при экс-
плуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагно-
стические и интерфейсные функции согласно эксплуатационной документации. Уровень защи-
тыПОотнепреднамеренныхипреднамеренныхизменений"высокий"по
Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор
Значение
-
01.0.х.хх
C2D3
Метрологические и технические характеристики
Диапазон показаний энергии, кВт∙ч
2
Диапазон показаний объема, м
3
±0,01
±0,01
Масса, кг, не более
2
Электропитание, В
12±2
Потребляемый ток, мА, не более
500
от -10 до +50
95
от 84 до 106,7
Средняя наработка на отказ, ч
85000
Средний срок службы, лет
15
Таблица 2 – Метрологические и технические характеристики сумматоров СПЕ543
Наименование характеристикиЗначение
Диапазон измерений частоты импульсных сигналов, Гц
от 10
-
4
до 18
Диапазон показаний мощности, кВт
1
от 0 до 9·10
6
Диапазон показаний объемного расхода, м
3
/ч
от 0 до
999999999
от 0 до 10
6
от 0 до
999999999
±0,01
±0,01
Пределы допускаемой относительной погрешности измерения частоты им-
пульсных сигналов, %
Пределы допускаемой относительной погрешности измерения мощности,
энергии, расхода и объема по каналам учета %
Пределы допускаемой относительной погрешности встроенных часов, %
Пределы допускаемой относительной погрешности вычислений энергии и
мощности по группам каналов, %
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
244
70
220
Условия эксплуатации:
-
температура окружающего воздуха,
°
С
-
относительная влажность при 35
°
С и более низких температурах, %
-
атмосферное давление, кПа
1
Мощность может быть выражена в единицах кВт, МВт, квар, Мвар
2
Энергия может быть выражена в единицах квт∙ч, МВт∙ч, квар∙ч, Мвар∙ч
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на лицевой панели сумматоров методом трафаретной печати и на первой странице
эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность
Наименование
Количество
Сумматор СПЕ543
1 шт.
Руководство по эксплуатации РАЖГ.421442.005 РЭ 1 экз.
Методика поверки МП 208-041-2019 (РАЖГ.421442.005 ПМ2) 1 экз.
Паспорт РАЖГ.421442.005 ПС 1 экз.
Штекер MC 1.5/2 -ST-3.81 4 шт.
Штекер MC 1.5/4 -ST-3.81 16 шт.
Штекер MC 1.5/5 -ST-3.81 1 шт.
Штекер MC 1.5/1 –ST-3.81 1 шт.
Штекер RJ-45 1 шт.
Заглушка кабельного ввода 7 шт.
Поверка
осуществляется по документу МП 208-041-2019 (РАЖГ.421442.005 ПМ2) "Сумматоры СПЕ543.
Методика поверки", утвержденному ФГУП "ВНИИМС 11 ноября 2019 г.
Основные средства поверки: стенд СКС6 рег. № 17567-09 (относительная погрешность
формирования сигналов частоты ±0,003 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с заданной точностью.
Знак поверки наносится на паспорт и (или) на свидетельство о поверке сумматора.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к сумматорам
СПЕ543
РАЖГ.421442.005 ТУ Сумматоры СПЕ543. Технические условия
Изготовитель
Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА)
ИНН 7809002893
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 50, корпус 1, лит. А,
пом. 427
Тел./факс: (812) 2522940, 4452745
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
