Номер госреестра:
79053-20
Наименование СИ:
Плотномеры автоматические
Обозначение типа:
DDM
Производитель:
Фирма "Rudolph Research Analytical", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 78130
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Плотномеры автоматические серии DDM
Назначение средства измерений
Плотномеры автоматические серии DDM (далее – плотномеры) предназначены для из-
мерений плотности жидкости.
Описание средства измерений
Принцип действия плотномеров основан на измерении резонансной частоты механических
колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-
образной металлической трубки (ячейка), заполненной образцом испытуемой жидкости. Значе-
ние резонансной частоты собственных колебаний чувствительного элемента является функцией
плотности находящегося в ячейке образца жидкости, температуры, геометрических и механиче-
ских характеристик, определяемых при калибровке. Собственные колебания чувствительного
элемента поддерживаются с помощью специальной электромагнитной системы. Частотный вы-
ходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат из-
мерения высвечивается на дисплее в единицах плотности.
Плотномеры состоят из измерительной ячейки, чувствительного элемента, электронного
блока, электронного термостата, ультразвукового оптимизатора, сенсорного дисплея. Необходи-
мая температура измерения поддерживается электронным термостатом и измеряется платиновым
термопреобразователем сопротивления Pt100, также определяется наличие пузырьков в образце
при помощи встроенной системы VideoViewTM. Плотномер представляет собой настольный
прибор с полным циклом измерения введенного из шприца образца жидкости в измерительную
ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма),
очистки и осушки растворителями ячейки после измерений. Плотномер имеет возможность под-
ключения к интернету и локальной сети.
Плотномеры автоматические серии DDM выпускаются в следующих модификациях -
DDM 2909, DDM 2910, DDM 2911, DDM 2911 Plus, которые отличаются основными метрологи-
ческими характеристиками.
Общий вид плотномеров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

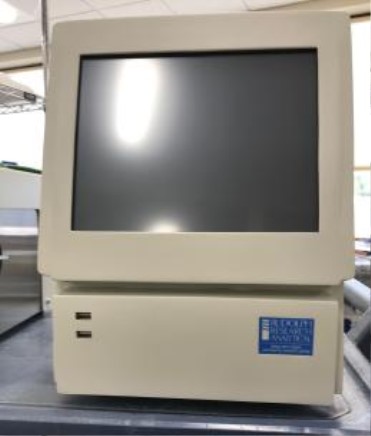

Рисунок 1 - Общий вид плотномера серии DDM
Лист № 2
Всего листов 4
Программное обеспечение
Плотномер функционирует под управлением встроенного специального программного
обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет
функции сбора, обработки, передачи, хранения, представления измерительной информации. Мо-
жет быть подключен модуль программы 21 CFR.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характе-
ристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОRudolphPCInterface
Номер версии (идентификационный номер) ПО, не ниже 2.6.4.9
Цифровой идентификатор ПО 74852756bld4cb3efab04
Алгоритм вычисления цифрового идентификатора ПО md5
*
Контрольная сумма для версии ПО, указанной в таблице
Метрологические и технические характеристики
Значение
DDM 2910DDM 2911
DDM 2911 Plus
Таблица 2 - Метрологические характеристики
Наименование
характеристики
МодификацииDDM 2909
Диапазон показаний
плотности, г/см
3
от 0 до 3,0
Диапазон измерений
плотности жидкости, г/см
3
от 0,65 до 2,0
Пределы допускаемой
абсолютной погрешности
измерений плотности, г/см
3
±0,0002
±0,0001±0,00005
±0,00004
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
МодификацииDDM 2909DDM 2910DDM 2911DDM 2911 Plus
Диапазонвоспроизведения
температуры, °Сот +15 до +40от 0 до +95
Объем образца для анализа,
мл, не более1
Дисплейдиагональ 10,4 дюймов, разрешение 800х600, цветной, пло-
ский, химически стойкий, сенсорный экран
Интерфейсы3-USB, 2-5-USB, 2-RS323, 2- порт Ethernet, возмож-
RS323, 1- ность подключения клавиатуры, мыши, ска-
порт Ethernet,нера штрихкодов
возможность
подключения
клавиатуры,
мыши, ска-
нера штрих-
кодов
Встроенная память, Гбайт232
Лист № 3
Всего листов 4
Значение
DDM 2910DDM 2911DDM 2911 Plus
от 85 до 260
от 48 до 62
200
300×466×353
23
Продолжение таблицы 3
Наименование характеристики
МодификацииDDM 2909
Параметры электрического
питания:
- напряжение переменного то-
ка, В
- частота переменного тока, Гц
Потребляемая мощность, В·А,
не более
Габаритныеразмеры
(Ш×Д×В), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей
среды, °С
- относительная влажность, %,
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +35
от 20 до 80 (без конденсата)
от 84 до 106,7
10
16000
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на переднюю панель прибора в
виде наклейки.
Комплектность средства измерений
Таблица 4- Комплектность средства измерений
Наименование
Плотномер автоматический серии DDM
Количество
1 шт.
Комплект ЗИП
Руководство по эксплуатации
Методика поверки
Обозначение
DDM 2909, DDM
2910, DDM 2911,
DDM 2910 Plus
--
МП 2302-0124-2019
1 комп
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2302-0124-2019 «ГСИ. Плотномеры автоматические серии
DDM. Методика поверки», утверждённому ФГУП «ВНИИМ им Д. И. Менделеева»
07 ноября 2019 г.
Основные средства поверки:
- стандартные образцы плотности жидкости ГСО 8579-2004 (РЭП-1), ГСО 8583-2004
(РЭП-5), ГСО 8106-2002 (РЭП-12), с погрешностью 0,05 кг/м
3
;
- рабочий эталон в соответствии с Государственной поверочной схемой, утвержденной
приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019
№ 2603 - установка гидростатического взвешивания, диапазон плотности от 650 до 2000 кг/м
3
,
пределы абсолютной погрешности 8,0·10
-3
кг/м
3
.
Допускается применение аналогичных средств поверки, обеспечивающих определение мет-
рологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к плотномерам
автоматическим серии DDM
Государственная поверочная схема для средств измерений плотности, утвержденная
приказом Федерального агентства по техническому регулированию и метрологии от
01.11.2019 г. № 2603
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Rudolph Research Analytical», США
Адрес: 55 Newburgh Road Hackettstown, NJ, 07840, USA
Телефон: (973) 584-15-58
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Петротех» (ООО «Петротех»)
ИНН 7702548633
Адрес: 119571, г. Москва, Ленинский пр., д. 154, комн. 9
Телефон (факс): (495) 438-00-08
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
