Счетчики электрической энергии однофазные ЛЕ-2, ГРСИ 82119-21
Номер госреестра:
82119-21
Наименование СИ:
Счетчики электрической энергии однофазные
Обозначение типа:
ЛЕ-2
Производитель:
Акционерное общество "Ленэлектро" (АО "Ленэлектро"), г. Санкт-Петербург
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.07.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» июля 2021 г. № 1211
Лист № 1
Регистрационный № 82119-21Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные ЛЕ-2
счетчики),
энергии в
Назначение средства измерений
Счетчики электрической энергии однофазные ЛЕ-2 (в дальнейшем -
предназначены для измерений и учета активной или активной и реактивной
однофазных двухпроводных цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия счетчика основан на измерении и математической обработке
сигналов тока и напряжения с последующим вычислением параметров потребления
электрической энергии и передаче этой информации в счетный механизм.
Счетчики состоят из следующих функциональных узлов:
-датчика тока;
-датчика напряжения;
-блока питания;
-счетногомеханизмасэнергонезависимойпамятьюи
жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения
информации;
-часов реального времени;
-источника резервного питания;
-измерительной схемы;
-интерфейсных схем;
-оптического импульсного выхода;
-испытательного выхода.
Счетчики позволяют вести учет электрической энергии дифференцированно по зонам
суток в соответствии с заданным тарифным расписанием.
Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки
колодки зажимов. Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха
к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания
пломб после поверки энергосбытовой организации.
В качестве датчиков тока в счетчиках используются трансформаторы тока,
нечувствительные к постоянной составляющей в сигнале тока или низкоомные шунты.
Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика
электронный,содержитмикроконтроллер(специализированнуюизмерительную
микросхему), память и ЖКИ. В зависимости от модели счетчика измерительная схема
реализована на отдельной микросхеме или входит в состав микроконтроллера. Результаты
измерений сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. При
отсутствии внешнего напряжения питание часов осуществляется от резервного источника
питания - литиевой батареи.
Счетчики в зависимости от исполнения могут быть оснащены электронной пломбой
крышки клеммной колодки и электронной пломбой корпуса.
Лист № 2
Всего листов 13
Счетчики имеют исполнения:
- по виду измеряемой энергии - активной или активной и реактивной;
- в зависимости от значений базового и максимального токов;
- с измерением энергии в нулевом проводе;
- по типу корпуса и способу установки;
- по функционалу;
- по наличию и типу интерфейсов.
Таблица 1 – Типы интерфейса
ОбозначениеИнтерфейс
O Оптический порт по ГОСТ IEC 61107-2011
R4 Интерфейс EIA 485
R2Интерфейс EIA 232
CNИнтерфейс CAN
RFхРадиомодем, где х – номер модели: x=1, х=2 или х=3
PLхPLC модем, где х – номер модели: x=1, х=2 или х=3
GSхGSM-модем, где х – номер модели: x=1, х=2 или х=3
NBхNB-IoT-модем, где х – номер модели: x=1, х=2 или х=3
MBИнтерфейс M-Bus
ETEthernet
WFWiFi
Таблица 2 – Дополнительные опции
ОбозначениеОпция
B Подсветка ЖКИ
SЭлектронная пломба крышки клеммной колодки
LЭлектронная пломба корпуса
RРеле отключения нагрузки
МДатчик магнитного поля
IхДискретный вход, где х – количество входов: x=1, х=2 или х=3
OхДискретный выход, где х – количество выходов: x=1, х=2 или х=3
Us Параметры качества энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013,
класс S
Ub Параметры качества энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013,
класс B
UlПараметры качества сети «Ленэлектро»
IpВход дополнительного внешнего питания
AВнешняя антенна
BtСъёмная батарея
Лист № 3
Всего листов 13
Протокол передачи данных:
Le - протокол «Ленэлектро»;
DC – протокол DLMS/COSEM;
Sp – протокол СПОДЭС.
Дополнительные опции:
См. таблицу 2.
Вид измеряемой энергии и направление
учета:
Аx – активная;
AxRx – активная и реактивная
где x – тип учета: 1 – по модулю, 2 – два
направления учета, 3 – отдельно по
четырем квадрантам.
Тип корпуса и номер модели счетчика:
Pх - для крепления винтами на плоскую
поверхность;
Dх - для крепления на DIN-рейку;
Sх - для установки на опору ЛЭП.
где х – номер модели: х=0, x=1, х=2, х=3,
x=4, х=5, x=6, х=7
Тип интерфейса:
См. таблицу 1.
Класс точности:
1 – класс 1 по ГОСТ 31819.21;
2 – класс 2 по ГОСТ 31819.21;
1/1 –– класс 1 по ГОСТ 31819.21/класс 1
по ГОСТ 31819.23;
1/2 –– класс 1 по ГОСТ 31819.21/класс 2
по ГОСТ 31819.23.
Тип датчика тока:
1 - шунт;
2 - трансформатор тока;
3 - шунт + трансформатор тока;
4 - шунт + шунт;
5 - трансформатор тока + трансформатор
тока.
Тип счетчика
Исполнения счетчиков электрической энергии ЛЕ-2 определяются в соответствии со
структурой условного обозначения:
ЛЕ-2 X.X.X.X.X.X.XX
X.X..Ток базовый (максимальный), А
Отсутствие символа в условном обозначении означает отсутствие соответствующей
функции у счетчика.
Счётчики обеспечивают хранение в памяти измеренных значений:
- активной и реактивной энергии нарастающим итогом, в том числе по тарифам;
- активной и реактивной энергии нарастающим итогом, в том числе по тарифам,
зафиксированные на конец месяца, за 36 предыдущих месяцев;
- активной и реактивной энергии нарастающим итогом, в том числе по тарифам,
зафиксированные на конец суток, за 128 предыдущих дня;
Лист № 4
Всего листов 13
- активных и реактивных мощностей, усреднённых на заданном временном интервале,
количество хранимых в памяти значений усреднённых мощностей каждого вида должно
быть не менее 6200.
Счётчики сохраняют в памяти информацию:
- о включении и отключении счетчика;
- о снятии и установке крышки клеммной колодки;
- о снятии и установке крышки корпуса;
- о включении и отключении встроенного коммутационного аппарата (с указанием
причины события)**;
- о перепрограммировании с указанием типа события**;
- о выполненных командах с указанием типа команды**;
- о попытке доступа с неуспешной идентификацией/аутентификацией**;
- о попытке доступа с нарушением правил управления доступом**;
- о попытке несанкционированного нарушения целостности программного обеспечения
и параметров**;
- о факте связи с прибором учета электрической энергии, приведший к изменению
конфигурации и режимов функционирования**;
- о воздействии магнитного поля*;
- об изменении направления тока;
- об изменение текущих значений времени и даты при синхронизации времени, с
фиксацией в журнале событий времени до и после коррекции или величины коррекции
времени, на которую было скорректирован счетчик;
- о результатах автоматической самодиагностики **;
- о неравенства токов в нулевом и фазном проводах **;
- об отклонении соотношения величин потребления активной и реактивной мощности в
измерительных цепях от заданных пределов **;
- об отклонении мощности в измерительных цепях от заданных пределов **.
* - для исполнений счетчиков с датчиком магнитного поля.
** - функции присутствуют только у счётчиков моделей «4» - «7».
Счётчики с функцией измерений показателей качества электрической энергии в
соответствии с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S или B сохраняют
в журналах событий информацию о:
- медленных отклонениях напряжения;
- отклонениях частоты сети;
- провалах напряжения;
- перенапряжениях;
- прерываниях электроснабжения;
- качестве электроэнергии по отклонению напряжения;
- качестве электроэнергии по отклонению частоты сети;
- качестве электроэнергии по провалам напряжения;
- качестве электроэнергии по перенапряжениям.
Счётчики с функцией измерений показателей качества электрической энергии в
соответствие с собственными алгоритмами «Ленэлектро», измеряют и сохраняют в журналах
событий информацию об отклонении напряжения и отклонении частоты сети.
Общий вид и схема пломбировки счетчиков от несанкционированного доступа
энергоснабжающей организацией и после поверки осуществляется в виде навесных пломб с
оттиском клейма поверителя на пломбировочных винтах, как показано на рисунках 1-8.
Заводские номера наносятся лазерной гравировкой на лицевой панели счетчика или
печатью на щиток счетчика.
Лист № 5
Всего листов 13

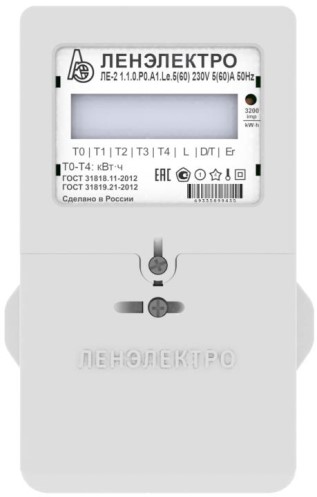

Рисунок 1 - Общий вид счетчика моделей ЛЕ-2……Р0 (P4)…
Рисунок 2 - Общий вид счетчика моделей ЛЕ-2……Р1 (P5)…
Место
пломбировки
поверителем
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Лист № 6
Всего листов 13
Рисунок 3 - Общий вид счетчика моделей ЛЕ-2……Р2 (P6)…
Рисунок 4 - Общий вид счетчика моделей ЛЕ-2……Р3 (P7)…
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Лист № 7
Всего листов 13

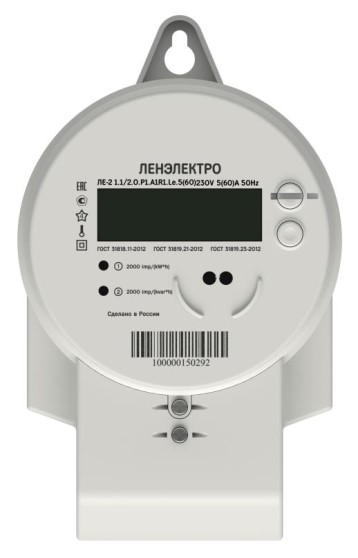

Рисунок 5 - Общий вид счетчика моделей ЛЕ-2……D0 (D4)….
Рисунок 6 - Общий вид счетчика моделей ЛЕ-2……D1 (D5)….
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Лист № 8
Всего листов 13

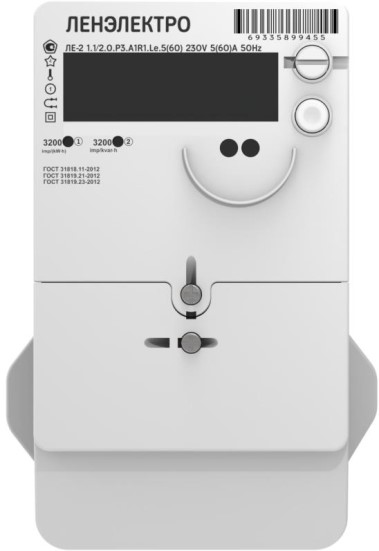

Рисунок 8 - Общий вид счетчика в корпусе ЛЕ-2……S0 (S4)…
Рисунок 9 - Общий вид дистанционного индикаторного устройства
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Рисунок 7 - Общий вид счетчика в корпусе ЛЕ-2……D2 (D6)….
Место
пломбировки
энергоснабжающей
организацией
Место
пломбировки
поверителем
Лист № 9
Всего листов 13
Программное обеспечение
Программное обеспечение является встроенным (далее по тексту - ВПО) и выполняет
функцииуправлениярежимамиработысчетчика,сбораданныхобизмеренной
электрической энергии, их математическую обработку, хранение и передачи измерительной
информации ВПО записывается в энергонезависимую память программ микроконтроллера
на этапе производства счётчиков. Программное обеспечение логически разделено на
метрологически значимую часть программного обеспечения и метрологически незначимую
часть. Метрологически значимая часть (далее по тексту - МЗЧ) не может быть изменена
через внешние порты счётчика. МЗЧ выполняет функции управления режимами работы
измерительногоаналого-цифровогопреобразователя,математической обработки
измерительной информации,а также функциизагрузки, проверки и активации
метрологически незначимой части ВПО. Доступ к МЗЧ возможен только после удаления
пломбы поверителя и разборки корпуса.
Метрологически незначимая часть (МНЧ) выполняет функции управления тарифами и
выходными устройствами, накопления и представления данных учёта.
Обмен данными с внешними устройствами, в зависимости от исполнения счётчика,
осуществляется через интерфейсы:
оптический порт по ГОСТ IEC 61107-2011;
проводные интерфейсы – IEA 485, IEA 232, M-Bus, Ethernet, PLС;
беспроводные интерфейсы – модемы: GSM, NB-IoT, WiFi, RFс помощью
программного обеспечения (далее по тексту - ПО) «Конфигуратор ЛЕ-2»,
которое предназначено для связи счетчика с ПК.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и
технических характеристик.
ЛЕ-2.3
3
54EB3897
ЛЕ-2.1ЛЕ-2.2
ЛЕ-2……Р4(P6, D4,
D5)…
Таблица 3 - Идентификационные данные ВПО счётчиков
Идентификационные
Значен
ие данные (признаки)
Идентификационное
наименование ПО
Модель счетчикаЛЕ-2……Р0(P2, D0,ЛЕ-2……Р1(P3,
D1)… D2)….
Номер версии
(идентификационный12
номер) ПО
Цифровой
идентификатор ПО
25FE197878A02554
Лист № 10
Всего листов 13
Значение
ЛЕ-2.4
ЛЕ-2.5
ЛЕ-2.6
ЛЕ-2……S0…
ЛЕ-2……S4…
4
5
6
14AB830F
27C13A97
AA3455E1
Продолжение таблицы 3
Идентификационные
данные (признаки)
Идентификационное
наименование ПО
Модель счетчика
ЛЕ-2……Р5(P7,
D6)…
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
Метрологические и технические характеристики
0,004 I
б
Значение характеристики
1 или 2
1 или 2
Не превосходят пределов,
установленных
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012
230
от 170 до 265
5(60); 5(80); 5(100); 10(100)
0,005 I
б
50
от 47,5 до 52,5
от 400 до 10000 (в зависимости
от модификации)
до 4
до 8
23
2
от 30 до 80
от 86 до 106
Таблица 4 - Метрологические характеристики
Наименование характеристики
Класс точности:
- активной энергии (ГОСТ 31819.21-2012)
- реактивной энергии (ГОСТ 31819.23-2012)
Пределы допускаемых дополнительных погрешностей
измерений, вызываемые изменением влияющих величин:
- активной энергии
- реактивной энергии
Номинальное напряжение, В
Рабочий диапазон напряжений, В
Базовый ток (максимальный), А
Чувствительность (стартовый ток) в % от I
б
- при учете активной и реактивной энергии для класса
точности 1
- при учете активной и реактивной энергии для класса
точности 2
Номинальная частота сети, Гц
Рабочий диапазон частот, Гц
Передаточные числа по испытательному выходу и
импульсному выходному устройству, имп/кВт
.
ч(кВАр
.
ч)
Количество тарифов:
- для моделей 0-3
- для моделей 4-7
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Пределы допускаемой абсолютной погрешности хода часов
при нормальных условиях, с/сутки
±0,5
Лист № 11
Всего листов 13
Таблица 5 – Параметры электрической сети, измеряемые счетчиками
Наименование характеристикиЗначение характеристики
Активная мощность: относительная погрешность измерения
мощности в рабочем диапазоне:См. табл. 6
См. табл. 7
1
2
0,5
Реактивная мощность: относительная погрешность
измерения мощности в рабочем диапазоне:
Ток: относительная погрешность измерения токов в
диапазоне:
- от 0,2 Iб до Iмакс, %, не более
- от 0,05 Iб до 0,2 Iб, %, не более
Напряжение:относительнаяпогрешностьизмерения
напряжения в рабочем диапазоне, %, не более
Частота: абсолютная погрешность измерения частоты в
рабочем диапазоне, Гц, не более
±0,05
На основе измеряемых параметров (табл. 5) счётчик производит расчет полной мощности,
коэффициента мощности, соотношения величин активной и реактивной мощности и
небаланса токов в нулевом и фазном проводах.
Таблица 6 – Измерение активной мощности
Значение токаКоэффициентПредел допускаемой относительной погрешности, %,
мощности для счетчиков классов точности
от 0,05Iб до 0,1Iб
от 0,1Iб до Imax
от 0,1Iб до 0,2Iб
от 0,2Iб до Imax
cos φ12
1,00 ±1,5 ±2,5
1,00 ±1,0 ±2,0
0,50 (инд.)±1,5±2,5
0,80 (емк.) -
0,50 (инд.)±1,0±2,0
0,80 (емк.) -
Таблица 7 –Измерение реактивной мощности
Значение токаКоэффициент
мощности
sin φ (инд., емк.)
Предел допускаемой относительной погрешности, %,
для счетчиков классов точности
12
от 0,05Iб до 0,1Iб 1,00 ±1,5 ±2,5
от 0,1Iб до 1Imax 1,00 ±1,0 ±2,0
от 0,1Iб до 0,2Iб 0,50 ±1,5 ±2,5
от 0,2Iб до Imax 0,50 ±1,0 ±2,0
от 0,2Iб до Imax 0,25 ±1,5 ±2,5
Лист № 12
Всего листов 13
Таблица 8 – Пределы допускаемых погрешностей при измерении параметров качества
электроэнергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S и B.
Наименование характеристикиЗначение характеристики
Напряжение:относительнаяпогрешность измерения
напряжения в рабочем диапазоне, %, не более0,5
Частота: абсолютная погрешность измерения частоты в
рабочем диапазоне, Гц, не более±0,05
2 (1)
Значение
0,05
10 (4)
220×140×130
210×130×70
130×120×70
260×180×90
1,5
1,1
1,9
Таблица 9 - Основные технические характеристики
Наименование характеристики
Полная мощность, потребляемая в цепи тока при базовом
токе, В·А, не более
Полная (активная) мощность, потребляемая в цепи
напряжения, В·А (Вт), не более
При наличии модема полная (активная) мощность, В·А
(Вт), не более
Габаритные размеры счетчиков
(высота×ширина×глубина):
- для крепления винтами (рисунок 2), мм, не более
- для крепления винтами (рисунок 1, 3, 4), мм, не более
- для установки на рейку ТН-35 (рисунок 5-7), мм, не более
- для установки на опору ЛЭП (рисунок 8), мм, не более
Масса счетчика:
- для крепления винтами, кг, не более
- для установки на рейку ТН-35, кг, не более
- для установки на опору ЛЭП, кг, не более
Условия эксплуатации:
– температура окружающего воздуха, ºС
– относительная влажность воздуха, %, не более
– атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от –40 до +70
90 при 30 ºС
от 84 до 107
30
280 000
Знак утверждения типа
наносится лазерной гравировкой на лицевую панель счетчика или щиток счётчика офсетной
печатью (или другим способом, не ухудшающим качества), на титульный лист руководства
по эксплуатации и паспорт типографским способом.
Комплектность средства измерений
Таблица 10 – Комплектность счетчиков электрической энергии ЛЕ-2
НаименованиеОбозначение
Счетчики электрической энергии ЛЕ-2
ПаспортЛЕЭЛ.411152.003 ПС
Руководство по эксплуатацииЛЕЭЛ.411152.003 РЭ
Методика поверки ЛЕЭЛ.411152.003 МП
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации ЛЕЭЛ.411152.003 РЭ «Счетчики электрической
энергии однофазные ЛЕ-2» п.1.5.2.
Лист № 13
Всего листов 13
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии однофазным ЛЕ-2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической
энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и
2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013Электрическаяэнергия.Совместимостьтехническихсредств
электромагнитная. Нормы качества электрической энергии в системах электроснабжения
общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств
электромагнитная. Методы измерений показателей качества электрической энергии
ТУ ЛЕЭЛ.411152.003 Счетчики электрической энергии однофазные ЛЕ-2. Технические
условия
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62633-15 | Счетчики электрической энергии однофазные статические | РиМ 110.01 | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 16 лет | Перейти |
| 28324-04 | Счетчики однофазные электронные | A100C | Фирма "Elster Metering System", Великобритания | 16 лет | Перейти |
| 30881-05 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ Удмуртского филиала ОАО "ТГК-5" | Нет данных | ОАО "Проминвестпроект", г.Москва | 4 года | Перейти |
| 56061-13 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО "РТ-ЭТ" в части энергопотребления ОАО "Казанский вертолетный завод" | Нет данных | ООО "ГРУППА ТЭС", г.Москва | 4 года | Перейти |
| 30333-05 | Расходомеры-счетчики электромагнитные | ВЗЛЕТ ЭМ | ЗАО "Взлет", г.С.-Петербург | 4 года; для эталонных расходомеров-счетчиков - 1 год | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
