Номер госреестра:
83591-21
Наименование СИ:
Масс-спектрометры
Обозначение типа:
TSQ
Производитель:
Фирма "Thermo Fisher Scientific wissenschaftliche Gerate GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.11.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «3» ноября 2021 г. № 2467
Лист № 1
Регистрационный № 83591-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры TSQ
Назначение средства измерений
Масс-спектрометры TSQ (далее – масс-спектрометры) предназначены для измерений
содержания широкого спектра веществ в различных пробах.
Описание средства измерений
Принцип действия масс-спектрометров заключается в ионизации молекул исследуе-
мой пробы и последующем их разделении и детектировании квадрупольными анализато-
рами масс. Исследуемое вещество ионизируется, поток ионов с помощью оптической си-
стемы фокусируется. Ионы разделяются в соответствии с их отношением массы к заряду
(m/z) при помощи квадрупольного фильтра масс с префильтром и соударительной ячейкой,
где претерпевают фрагментацию, сталкиваясь смолекулами инертного газа. Жидкие пробы
могут быть введены вручную или с помощью автосамплера по заданной программе.
Конструктивно масс-спектрометры состоят из: ионного источника ионов OptaMax
NG; блока насосов (форвакуумных и турбомолекулярных) для поддержания постоянного
уровня вакуума;квадрупольныхмасс-фильтровсгиперболическимиповерхностями;актив-
ной реакционной ячейки соударений; улучшенного двухрежимного дискретно-динодного
детектора ионов.
Масс-спектрометры имеют 3 модели, отличающихся друг от друга диапазонами реги-
стрируемых масс: Altis, Fortis и Quantis.
Заводские (серийные) номера указываются на шильдиках, которые методом наклеи-
вания наносятся на заднюю панель масс-спектрометров.
Для качественной идентификации и количественного определения содержания веще-
ства в анализируемом образце в масс-спектрометрах применяется программа обработки
данных Xcalibur.
Масс-спектрометры используются совместно с хроматографами утвержденного типа
и удовлетворяющими техническим требованиям, указанным в таблице 1
Таблица 1 – Технические требования к хроматографам
Наименование характеристики (параметра)Значение (описание параметра)
Тип дозатора Автоматический или ручной
Термостатирование колонки Наличие
НасосНаличие
Общий вид масс-спектрометров приведён на рисунке 1. Пломбировка не
предусмотрена.
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид масс-спектрометров
Программное обеспечение
Масс-спектрометры оснащены автономным программным обеспечением (далее - ПО)
для персонального компьютера, который управляет их работой и отображает, обрабатывает
и хранит полученные данные.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
Xcalibur
не ниже 3.0

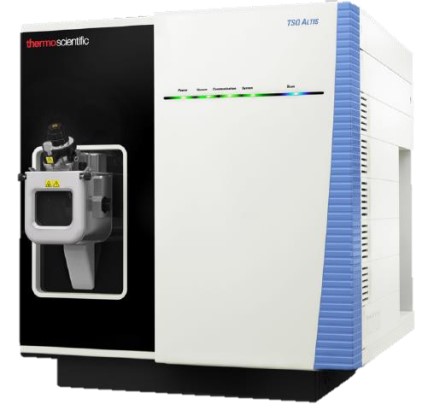

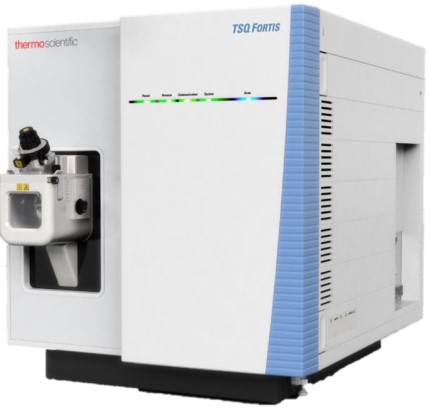

а) модель TSQ Altisб) модель TSQ Fortis

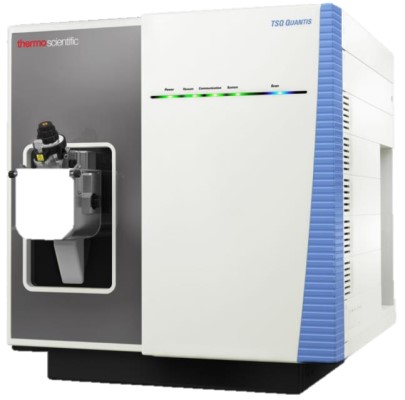

в) модель TSQ Quantis
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
10
-8
10
-8
100:1
100:1
2
5
Таблица 3 – Метрологические характеристики
Наименование характеристики
Предел детектирования массовой доли, %, не более
по резерпину
по левомицетину
Чувствительность (отношение сигнал/шум), не менее
при введении резерпина массовой концентрации 2 мкг/дм
3
при введении левомицетина массовой концентрации 5 мкг/дм
3
Предел допускаемого относительного среднего квадратического
отклонениявыходного сигнала при автоматическом дозировании,
%
по времени удерживания
по площади пика
Пределы допускаемого относительного изменения выходного
сигнала за 4 часа непрерывной работы масс-спектрометра, %
по времени удерживания
по площади пика
±5
±10
680
760
840
Значение
от 5 до 2000
от 5 до 3000
от 198 до 222
от 49 до 51
5
1500
Таблица 4 – Основные технические характеристики
Наименование характеристики
Диапазон регистрируемых масс, а.е.м.
модель Altis
модели Fortis, Quantis
Параметры электрического питания
напряжение переменного тока, В
частота переменного тока, Гц
сила тока, А
Потребляемая мощность В·А, не более
Габаритные размеры, мм, не более
высота
ширина
длина
Масса, кг, не более
125
Рабочие условия эксплуатации
температура окружающей воздуха,
C
относительная влажность окружающей воздуха, %
атмосферное давление, кПа
от +15 до +27
от 20 до 80
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта и на заднюю панель
масс-спектрометра в виде наклейки.
Лист № 4
Всего листов 4
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначение
Масс-спектрометрTSQ*
Руководство по эксплуатации
-
Количество
1 шт.
1 экз.
Паспорт
Методика поверки
-
1 экз.
651-21-012 МП
1 экз.
* Модели Altis, Fortis и Quantis определяются договором на поставку
Сведения о методиках (методах) измерений
приведенывразделе 4 документа«Масс-спектрометры TSQ.Руководствопо
эксплуатации».
Нормативные документы, устанавливающие требования к масс-спектрометрам TSQ
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Thermo Fisher Scientific wissenschaftliche Gerate GmbH», Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Телефон (факс): +494215493-0 (+494215493396)
Web-сайт: www.thermo.com
E-mail: info@thermo.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Адрес: 141570, Московская область, Солнечногорский р-н, г. Солнечногорск,
р.п. Менделеево, промзона ФГУП ВНИИФТРИ.
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях утвер-
ждения типа № 30002-13 от 11.05.2018
