Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05, ГРСИ 54801-13
Номер госреестра:
54801-13
Наименование СИ:
Комплексы ультразвукового контроля черновых осей
Обозначение типа:
SCANAXLES OP-05
Производитель:
Фирма "Metalscan", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 100506-A; 100506-B
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 52230
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05
Назначение средства измерения
Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05 (далее по
тексту – комплексы) предназначены для измерения амплитуд эхосигналов от дефектов, времени
прохождения продольной ультразвуковой (УЗ) волны в материале, определения координат
дефектовприпроведениинеразрушающегоконтролячерновыхосейвсоставе
автоматизированной линии по изготовлению колесных пар вагонов фирмы DUNOBAT GROUP.
Описание средства измерений
Принцип действия комплекса основан на возбуждении ультразвуковых колебаний (УЗК)
в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ
материалов.
Комплекс представляет собой ультразвуковой двухканальный прибор, который состоит
из трех частей:
- электрический шкаф;
- компьютерный блок управления;
- подставка под оси. Центральная часть подставки предназначена для установки
настроечного образца и осей для проведения контроля, по краям располагаются прямые
совмещенныепьезоэлектрическиепреобразователидиаметром25ммсчастотами
2,0; 2,25; 2,5 МГц.
Фотография общего вида комплекса представлена на рисунке 1.

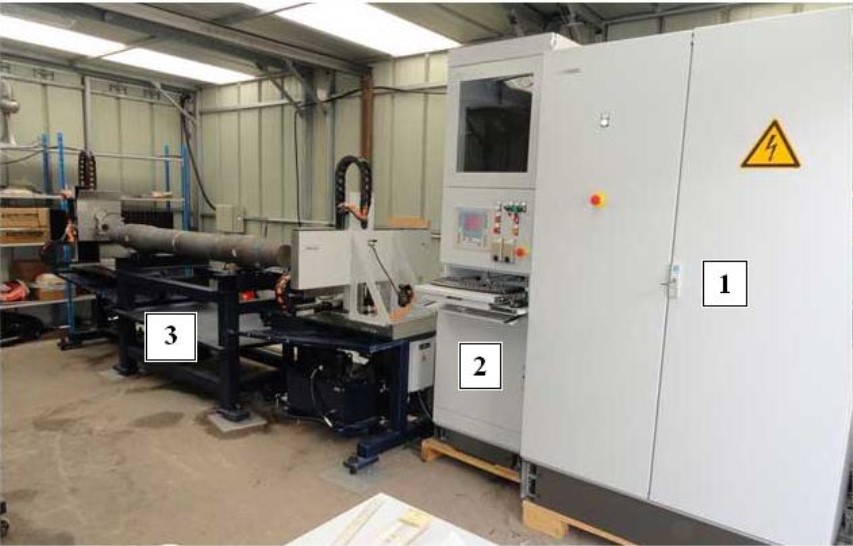

Рисунок 1 – Общий вид комплекса. На рисунке 1 цифрами обозначены: 1 –
электрический шкаф; 2 – компьютерный блок управления; 3 - подставка под оси
Лист № 2
Всего листов 4
Отнесанкционированнойнастройкиивмешательстваэлектрическийшкафи
компьютерный блок управления защищены с помощью механического замка.
Программное обеспечение
Управление комплексом, обработка результатов измерений, создание и сохранение
файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в
реальном времени производится с помощью программного обеспечения (ПО) WinScan+,
установленного на компьютерном блоке управления.
Идентификационные признаки ПО комплексов соответствуют данным, приведенным в
таблице 1.
Таблица 1
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентификац
и-онный
номер) ПО
ПО контроля
WinScan+
4.2.0 и выше
Цифровой
идентификатор ПО
(контрольная
сумма исполняемого
кода)
-
Алгоритм
вычисления
цифрового
идентикатора
ПО
-
Защитапрограммногообеспечениякомплексовотнепреднамеренныхи
преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
От 25 до 200
± 15
± 2,0
± 0,02
± 0,12
Значение
2
± 1,0
± 2,0
От 0 до 300
От 0,1 до 498
От 0,3 до 2250
380
50
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Количество каналов
Диапазон установки амплитуды импульсов возбуждения (по размаху)
на нагрузке 50±1 Ом, В
Допускаемое отклонение установки амплитуды импульсов
возбуждения, %
Допускаемое отклонение установки усиления, дБ
- в диапазоне от 0 до 10 дБ (включительно);
- в диапазоне от 10 до 50 дБ
Пределы допускаемой абсолютной погрешности измерения
амплитуды сигнала, % высоты экрана комплекса
Диапазон установки задержки экрана, мкс
Диапазон установки развертки экрана, мкс
Пределы допускаемой абсолютной погрешности измерения
временных интервалов, мкс
Диапазон измерения координат залегания дефектов, мм
Пределы допускаемой абсолютной погрешности измерения координат
залегания дефектов (при имитации отражателя радиоэлектронным
сигналом), мм
Питание комплекса осуществляется от сети переменного тока с
глухозаземленной нейтралью:
- напряжением, В
- частотой, Гц
Габаритные размеры, не более (длина, ширина, высота), мм
- электрический шкаф;
- компьютерный блок управления;
- подставка под оси
Масса комплекса, не более, кг
605х1205х2000
605х805х2100
4010х1440х1760
2200
Температура эксплуатации, °С
Относительная влажность воздуха (при температуре 25 °С), %
Лист № 3
Всего листов 4
От плюс 15 до плюс
25
От 5 до 98
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации в
правом верхнем углу типографским методом и на маркировочную бирку комплекса,
расположенную на электрическом шкафу, методом наклеивания этикетки.
Наименование и условное обозначение
Количество
Комплектность средства измерений
Таблица 3
№
п.п
1
2
3
4
5
6
Электрический шкаф
Компьютерный блок управления с установленным ПО
Подставка под оси
Настроечный образец
Руководство по эксплуатации
Методика поверки
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 55.Д4-13 «ГСИ. Комплексы ультразвукового контроля
черновых осей SCANAXLES OP-05. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИОФИ» в августе 2013 года.
Основные средства поверки:
1. Осциллограф цифровой TDS2012В. Диапазон измеряемых размахов напряжений
импульсных радиосигналов от 10 мВ – до 400 В (с делителем 1:10). Пределы допускаемой
относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от
10 мВ/дел до 5 В/дел - ±3 %. Диапазон коэффициента развертки (Кр) 5 нс/дел – 50 с/дел.
Пределы допускаемой абсолютной погрешности измерения временных интервалов ±(Кр/250 +
50
*
10
-6
*
Т
изм
+0,6)нс. Т
изм
– измеряемый временной интервал в с.
2. Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 мГц до
25МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
Диапазон напряжений от 10 мВ
размах
до 10 В
размах
, погрешность ±(1 % от величины + 1 мВ.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
«Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам
ультразвукового контроля черновых осей SCANAXLES OP-05
Техническая документация фирмы «Metalscan» (Франция).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05 применяются
вне сферы государственного регулирования обеспечения единства измерений.
Лист № 4
Всего листов 4
Изготовитель
Фирма «Metalscan», Франция
Адрес: Rue Desire Gilot 71109 ST REMY
Телефон: +33(0)385900750, факс +33(0)385900751
Электронная почта:
Сайт:
Заявитель
Закрытое акционерное общество «Тихвинский вагоностроительный завод» (ЗАО
«ТВСЗ»)
Адрес: 187556, Россия, Ленинградская область, г. Тихвин, Промплощадка
Телефон: +7(81367) 31-680
Факс: +7(81367) 31-622
E-mail:
Испытательный центр
Государственный центр испытаний
средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации (Госреестр
№30003-08) от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
Электронная почта:
Сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»__________2013 г.
