Спектрометры атомно-абсорбционные SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G, ГРСИ 59112-14
Номер госреестра:
59112-14
Наименование СИ:
Спектрометры атомно-абсорбционные
Обозначение типа:
SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G
Производитель:
Фирма "GBC Scientific Equipment, Pty", Австралия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.09.2024
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 55760
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры атомно-абсорбционные моделей SavantAA, SavantAA∑, SavantAA
Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G
Назначение средства измерений
Спектрометры атомно-абсорбционные моделей SavantAA, SavantAA∑, SavantAA
Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G (далее по тексту –
спектрометры) предназначены для качественного и количественного элементного анализа
жидких проб различного происхождения и состава.
Описание средства измерений
В спектрометрах используется метод атомно-абсорбционного спектрального анализа,
принцип действия которого основан на спектрально - селективном поглощении излучения от
источника света, проходящего через атомный пар (атомы элементов, находящиеся в
возбужденном состоянии) исследуемой пробы. В качестве источника света используются
лампы с полым катодом. Для превращения исследуемого вещества в атомный пар в
спектрометрах используются следующие виды атомизаторов:
- пламенный, в котором в зависимости от определяемого элемента используются типы
пламени «воздух – ацетилен», «закись азота – ацетилен»;
- электротермический, в котором атомизация образцов происходит путем нагрева
пробы, помещенной в графитовую кювету, с помощью электрического тока.
Поглощательная способность атомного пара находится в прямой зависимости от
концентрации химического элемента, поступающего в систему атомизации.
После прохождения через атомный пар пробы луч света поступает в монохроматор с
дифракционной решеткой по схеме Эберта-Фасти с фокусным расстоянием 333 мм, а затем на
приемник, который регистрирует интенсивность излучения.
Спектрометры могут быть выполнены по однолучевой и двухлучевой оптической
схеме, с дейтериевым корректором фона либо корректором неселективного поглощения,
основанным на эффекте Зеемана; могут оснащаться держателем ламп на 1, 2, 6 или 8 позиций.
Многоламповые турели выполнены по револьверной схеме, и смена ламп производится
автоматически поворотом турели. Управление спектрометрами, сбор и обработка данных
производятся от встроенного IBM-совместимого компьютера для моделей серии SensАА и от
внешнего IBM-совместимого компьютера для моделей серий SavantАА и XplorАА.
Конструктивные особенности моделей спектрометров представлены в таблице 1.
Дополнительно со спектрометрами могут поставляться гидридная приставка HG3000,
концентратор ртути MC3000, высокоскоростной автосемплер SDS720, программируемый
автосемплер и авторазбавитель PS720.
Лист № 2
Всего листов 8
SavantAA
SavantAA∑
SavantAA
Zeeman
SensAA
XplorAA
XplorAA G
Таблица 1
№Конструктивная особенностьМодели спектрометров
п/п спектрометров
SensAA Dual
SensAA Dual G
1Оптическая схема
- однолучевая
´
- двухлучевая
´ ´ ´ ´ ´ ´ ´
2Атомизатор
- пламенный
´ ´ ´ ´ ´
- электротермический
´ ´ ´
3Корректор фона
- дейтериевый
´ ´ ´ ´ ´ ´ ´
- неселективного поглощения
´
(эффект Зеемана)
4Держатель ламп
- турель на 1 лампу
´ ´ ´
- турель на 2 лампы
´ ´
- турель на 6 ламп
´ ´
- турель на 8 ламп
´ ´ ´

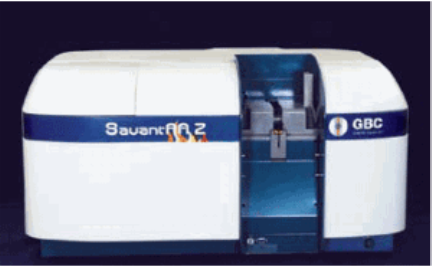

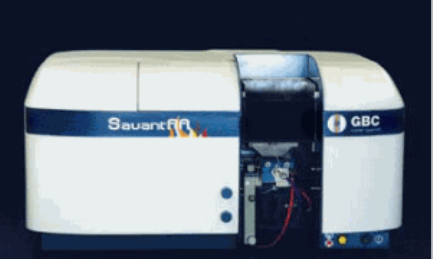

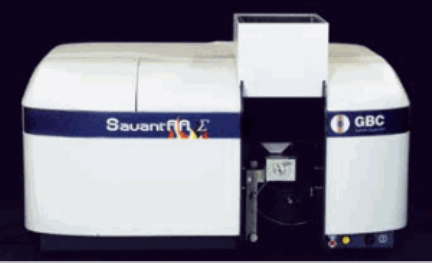

Рисунок 1 – Внешний вид Спектрометров атомно-абсорбционных моделей SavantAA,
SavantAA∑, SavantAA Zeeman с указанием мест нанесения маркировки
Место нанесения маркировки
Лист № 3
Всего листов 8

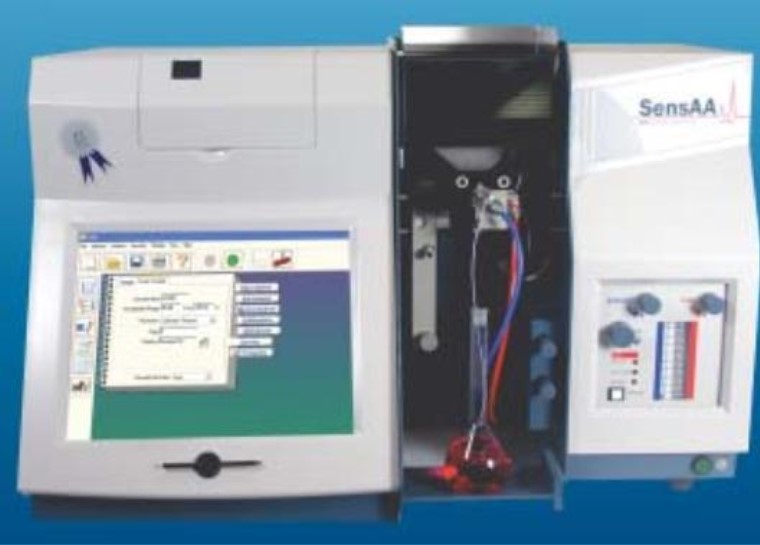

Рисунок 2 – Внешний вид Спектрометров атомно-абсорбционных моделей SensAA, SensAA
Dual, SensAA Dual G с указанием места нанесения маркировки

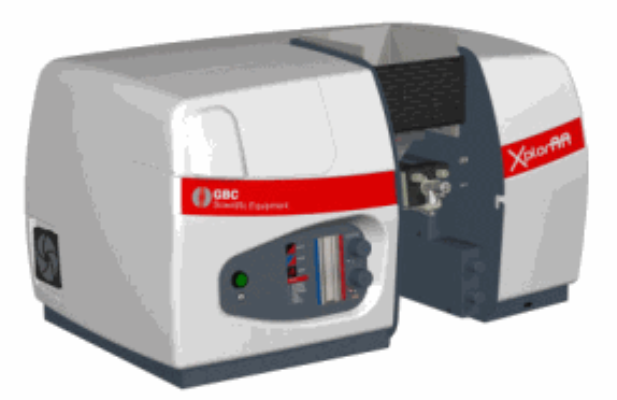

Рисунок 3 – Внешний вид Спектрометров атомно-абсорбционных моделей XplorAA,
XplorAA G с указанием места нанесения маркировки
Место нанесения маркировки
Место нанесения маркировки
Лист № 4
Всего листов 8
Рисунок 4 – Места пломбирования Спектрометров атомно-абсорбционных моделей
SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA,
XplorAA G (вид сбоку)
Программное обеспечение
Управление спектрометрами, обработка, отображение и хранение аналитической
информации осуществляется через встроенный IBM-совместимый компьютер для моделей
серии SensАА и от внешнего IBM-совместимого компьютера для моделей серий SavantАА и
XplorАА, с помощью специального программного обеспечения GBC Savant версии 3.02.
Программное обеспечение GBC Savant содержит три основных уровня параметров.
Первый уровень – это уровень Модулей (Метод, Образцы, Анализ, Результаты, Отчет и
Прибор). Каждый модуль содержит параметры, которые могут отличаться в зависимости от
установки прибора и могут быть сохранены как отдельные файлы. Файлы метода сохраняются
как файлы с расширением .mth, сведения об образцах как файлы с расширением .sam, файлы
анализа - .anl, результаты представлены как файлы с расширением /res, файл отчета имеет
расширение .rpt, а сведения о приборе - .ins. К каждому из этих шести модулей можно
обратиться с использованием значков, которые расположены на инструментальной панели в
левой стороне экрана.
Второй уровень – это уровень свойств. Каждый модуль имеет свое меню свойств, к
которому можно обратиться путем щелчка правой кнопки мыши. Параметры, которые
содержатся в меню свойств, устанавливаются один раз перед проведением анализа и не могут
быть изменены до его окончания.
Третий уровень – Панели состояния. Некоторые Панели состояния появляются как
значения по умолчанию в программном обеспечении, а также можно создавать собственные
панелиStatusPanels,используюсоответствующиепараметры,которыепозволяют
оптимизировать процесс анализа в пределах соответствующих модулей. Панели состояния в
инструментальном модуле также часто содержат диагностические или сервисные параметры.
Программное обеспечение размещается в энергонезависимой памяти встроенного или
внешнего IBM-совместимого компьютера. Несанкционированный доступ к программному
обеспечению исключён посредством ограничения прав учетной записи пользователя.
Существует несколько пользовательских уровней разработанных так, чтобы различные уровни
имели различные варианты доступа к файлам. Отчет о результатах анализа может быть
подписан в конце анализа пользователем, который начал анализ или любым пользователем
более высокого уровня. Файлы с результатами анализа содержат зашифрованные подписи,
Места пломбирования
Лист № 5
Всего листов 8
f065fc14beca99d0cedcfa7d76e40b9c
чтобы позволить программному обеспечению выдать сообщение, если будет попытка
несанкционированноговмешательства.Обновленияпрограммногообеспечения
осуществляются производителем путём выпуска обновлений.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2
Значение
GBC Savant
3.02
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
MD5
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «средний» согласно Р 50.2.077-2014
SavantAA∑,
моделей
моделей
Метрологические и технические характеристики
Таблица 3
Значение характеристики
спектрометрыспектрометрыспектрометры
Наименование характеристики
моделей SavantAA,
SensAA,XplorAA,
SavantAA Zeeman SensAA Dual, XplorAA G
SensAA Dual G
Спектральный диапазон, нм175 - 900
Спектральная ширина щели, нм 0,1 – 2,0 с шагом 0,1
Чувствительность
(характеристические концентрации
элементов)*, мкг/дм
3
, не более:
- медь
40
- цинк
20
Чувствительность
(характеристическая масса элементов)
при объеме дозирования 20 мкл**, пг,
не более:
- медь
7
- свинец
14
Пределы обнаружения элементов (по
критерию 3σ), мкг/дм
3
, не более:
- медь (λ= 324,7 нм)40,0*; 0,40**
Предел допускаемого относительного
среднеквадратического отклонения
(СКО) случайной составляющей
погрешности при измерении массы и
концентрации элемента, %5,0*; 8,0**
Пределы допускаемой
систематической составляющей
погрешности при измерении массы и±5
концентрации элемента, %
Габаритные размеры, мм, не более960
´
610
´
490830
´
580
´
520830
´
550
´
480
Масса, кг, не более 70*; 95** 42*; 75** 38*; 70**
Потребляемая мощность, В·А 470*; 4130**
Лист № 6
Всего листов 8
Электропитание осуществляется от
сети переменного тока
с напряжением, В220±22
частотой, Гц 50±1
Условия эксплуатации:
- температура окружающего воздуха,15 – 35
°С
- относительная влажность воздуха, %20 - 80
Средний срок службы, г 5
* - для спектрометров с пламенной атомизацией
** - для спектрометров с электротермической атомизацией
Знак утверждения типа
наносится на табличку, расположеннуюна задней панели спектрометров, методом
шелкографии или фотохимическим методом и на титульный лист руководства или инструкции
по эксплуатации печатным способом.
Наименование
Количество, шт
Спектрометр атомно-абсорбционный SavantAA/ SavantAA∑/
SavantAA Zeeman/ SensAA/ SensAA Dual/ SensAA Dual G/
XplorAA/ XplorAA G
1
Комплект спектральных ламп
1
1
Методика поверки
1
Комплект сменных частей и принадлежностей
1
CD-диск с программным обеспечением
1
Персональный компьютер с принтером***
1
***- включается в комплект поставки по требованию Заказчика.
Комплектность средства измерений
Таблица 4
Руководство по эксплуатации для серии SavantAA,
Инструкции по эксплуатации для серий SensAA, XplorAA
Дополнительные комплектующие:***
- гидридная приставка HG3000,
- концентратор ртути MC3000,
- высокоскоростной автосемплер SDS720,
- программируемый автосемплером,
- авторазбавитель PS720
1
1
1
1
1
Лист № 7
Всего листов 8
Поверка
осуществляется по документу МП 128.Д4-13 «ГСИ. Спектрометры атомно-абсорбционные
моделей SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G,
XplorAA, XplorAA G. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 июля
2013 г.
Основные средства поверки:
1Лампыэталонныеспектральныесполымкатодомвходящиевсостав
Государственного первичного эталона единиц массовой (молярной) доли и массовой
(молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе
спектральных методов ГЭТ 196-2011.
Основные метрологические характеристики:
Пределосновнойдопускаемойпогрешностивоспроизведенияэнергетической
освещённости не более 10 %.
2 Государственные стандартные образцы состава растворов ионов металлов Cu (ГСО
7764-2000), Zn (ГСО 7770-2000), Pb (ГСО 7252-96)
Основные метрологические характеристики:
Массовая концентрация ионов металлов Cu, Zn, Pb 1,0 мг/см
3
.
Погрешность определения концентрации элемента ± 1 % при доверительной
вероятности P=0,95.
Сведения о методиках (методах) измерений
1 «Спектрометры атомно-абсорбционные GBC SavantAA Series. Руководство по
эксплуатации», главы 6 – 9
2 «Атомно-абсорбционный спектрометр серия SensAA. Инструкция по эксплуатации»,
глава «Выполнение анализа»
3«СерияXplorAA.Атомно-абсорбционныйспектрометр.Инструкцияпо
эксплуатации», главы «Учебное пособие для проведения анализа в пламени, использующего
программное обеспечение SavantAA», «учебное пособие для проведения анализа в пламени,
использующего PALM PILOT», «обучающая программа для выполнения анализа с помощью
печи»
Нормативные и технические документы, устанавливающие требования к спектрометру
Техническая документация GBC Scientific Equipment, Pty(Австралия)
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений
Изготовитель
«GBC Scientific Equipment, Pty», Австралия
2-4 Lakewood Boulevard, PO Box 1135, Braeside VIC 3195, Australia
Телефон: +61 3 9588 6666
Факс: +61 3 9588 6677
E-mail:
Заявитель
ООО «Неолаб»
119034, г. Москва, 1-й Обыденский пер. 10, офис 2
Телефон: +7 (495) 626-30-76
Факс: +7 (495) 626-45-14
E-mail:
Лист № 8
Всего листов 8
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»___________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24950-08 | Радиометры-спектрометры универсальные | РСУ-01 Сигнал-М | ЗАО "НТЦ Экспертцентр", г.Москва | 1 год | Перейти |
| 19747-06 | Спектрометры эмиссионные | Spectro Arcos (старое обозначение - Spectro Ciros Vision), Spectro Genesis | Фирма "Spectro Analytical Instruments GmbH", Германия | 1 год | Перейти |
| 9899-85 | Хромато-эффузио-масс-спектрометры | МХ-1312В | ПО "Электрон", Украина, г.Сумы | Нет данных | Перейти |
| 9451-84 | Спектрометры | СЭГ-РИФ | Ф-л Тульского ОКБА НПО "Химавтоматика", г.Щекино | 2 года | Перейти |
| 52105-12 | Спектрометры атомно-эмиссионные с микроволновой плазмой | Agilent 4100 MP-AES | Фирма "Agilent Technologies", Австралия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
