Номер госреестра:
65362-16
Наименование СИ:
Метеостанции автоматические
Обозначение типа:
WXT530
Производитель:
Фирма "Vaisala Oyj", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-02-10, info@teh-m.ru
×
![]()
Приложение к свидетельству № 63809
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Метеостанции автоматические WXT530
Назначение средства измерений
Метеостанции автоматические WXT530 (trial - метеостанции WXT530) предназна-
чены для автоматических измерений метеорологических параметров: температуры воздуха, от-
носительной влажности воздуха, скорости и направления воздушного потока, атмосферного
давления, количества атмосферных осадков.
Описание средства измерений
Принцип действия метеостанции WXT530 основан на измерении первичными изме-
рительными преобразователями метеорологических параметров.
Измерениятемпературывоздухапроизводятсятермометромсопротивления
THERMOCAP, относительной влажности воздуха - ёмкостным преобразователем HUMICAP
180, атмосферного давления - ёмкостным преобразователем мембранного типа BAROCAP, ско-
рости и направления воздушного потока - ультразвуковым преобразователем WINDCAP, коли-
чества атмосферных осадков - пьезоэлектрическим преобразователем RAINCAP. Измеренные
метеорологические параметры преобразуются в цифровой код преобразователями измеритель-
ными (контроллерами) и передаются на персональный компьютер (далее - ПК).
Конструктивно метеостанции WXT530 выполнены в виде компактного модуля, в кор-
пусе которого размещены преобразователь температуры воздуха, преобразователь относитель-
ной влажности воздуха, преобразователь атмосферного давления, преобразователь измеритель-
ный, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены
ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь
количества осадков. Метеостанции WXT530 устанавливаются на метеорологической мачте.
Общий вид метеостанций WXT530 представлен на рисунке 1.
Метеостанции WXT530 выпускаются в 6 модификациях: WXT531, WXT532,
WXT533, WXT534, WXT535, WXT536. Модификации метеостанций WXT530 представлены на
рисунке 2. Модификации метеостанций WXT530 отличаются количеством измерительных ка-
налов. Измерительные каналы модификаций представлены в таблице 1.
Измерительные каналы
WXT533
WXT534
WXT535
WXT536
Таблица 1 - Измерительные каналы модификаций
Модификация
метеостанции
WXT531
WXT532
Канал измерений количества осадков
Канал измерений скорости и направления воздушного потока
Канал измерений скорости и направления воздушного потока,
канал измерений количества осадков
Канал измерений влажности и температуры воздуха,
канал измерений атмосферного давления
Канал измерений влажности и температуры воздуха,
канал измерений атмосферного давления,
канал измерений количества осадков
Канал измерений влажности и температуры воздуха,
канал измерений скорости и направления воздушного потока,
канал измерений атмосферного давления,
канал измерений количества осадков
Лист № 2
Всего листов 6
Метеостанции WXT530 со встроенным программным обеспечением (ПО «WXT530»)
по алгоритмам фирмы «Vaisala Oyj», исходя из измеренных значений производят индикацию
дополнительных параметров, таких как интенсивность и продолжительность атмосферных
осадков, температуры точки росы, атмосферного давления приведенного к уровню моря.
В метеостанциях WXT530 для защиты от неблагоприятных погодных условий приме-
нен обогрев ультразвукового преобразователя скорости и направления воздушного потока, пре-
образователя количества осадков.
Метеостанции WXT530 работают непрерывно (круглосуточно), сообщения о прове-
денных измерениях передаются через определенные временные интервалы или по запросу. Для
обмена информацией метеостанции WXT530 используют интерфейсы RS-232, RS-422, RS-485,
SDI-12, поддерживаются протоколы ASCII, SDI-12. При использовании модемов и нахождении
метеостанций WXT530 в зоне покрытия сотовой сети метеостанции могут быть удалены от об-
служивающего терминала или ПК на любое расстояние.

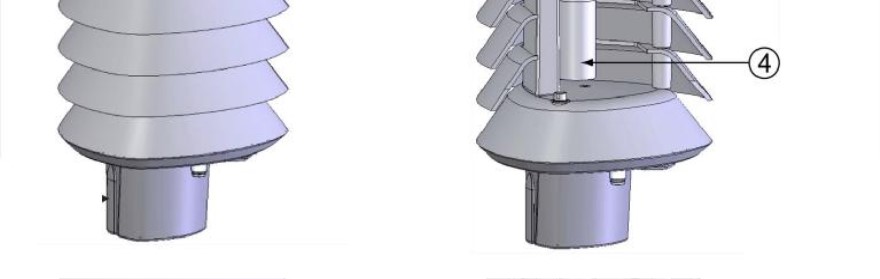

Рисунок 1 - Общий вид метеостанций WXT530
1 - преобразователь скорости и направления воздушного потока,
2 - преобразователь количества осадков,
3 - преобразователь атмосферного давления,
4 - преобразователь температуры и относительной влажности воздуха
Лист № 3
Всего листов 6

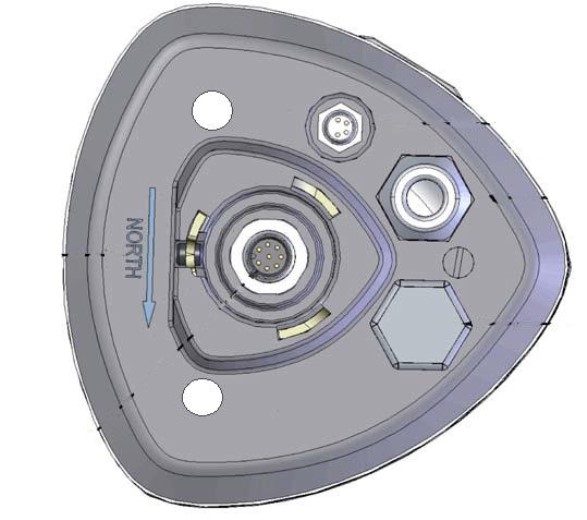

Рисунок 3 - Схема пломбирования метеостанций WXT530
Программное обеспечение
Программное обеспечение метеостанции WXT530 (ПО «WXT530») является встроен-
ным. Встроенное ПО «WXT530» обеспечивает управление работой метеостанций, самопроверку
метеостанций, сбор, хранение, расчет дополнительных параметров, обработку и передачу дан-
ных от метеостанций.
Рисунок 2 - Модификации метеостанций WXT530
WXT531WXT532, WXT533WXT534, WXT535WXT536
1
Лист № 4
Всего листов 6
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
Другие идентификационные данные (если имеются)
Значение
WXT530.bin
не ниже 1.0
8B12F809
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
от 1 до 100
±3
Значения характеристики
от - 52 до + 60
Таблица 3 - Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений температуры воздуха,
o
C
Пределы допускаемой абсолютной погрешности измерений
температуры воздуха,
o
C:
- в диапазоне от - 52 до + 20
o
C включ.;
- в диапазоне св. + 20 до + 40
o
C включ.;
- в диапазоне св. + 40 до + 60
o
C.
±0,5
±0,3
±0,4
±3
±5
от 600 до 1100
Диапазон измерений относительной влажности
воздуха, %
Пределы допускаемой абсолютной погрешности измерений
относительной влажности воздуха, %:
-в диапазоне от 1 до 90 % включ.;
-в диапазоне св. 90 до100 %.
Диапазон измерений атмосферного давления, гПа
Пределы допускаемой абсолютной погрешности измерений
атмосферного давления, гПа:
- при температуре св. 0 до 30
o
C включ.;
- при температуре от минус 52 до 0
o
C включ. и св. 30 до 60
o
C.
±0,5
±1,0
от 0,2 до 60,0
±0,5
±5
от 0 до 360
Диапазон измерений скорости воздушного потока, м/с
Пределы допускаемой погрешности измерений скорости воз-
душного потока, м/с:
- абсолютной, в диапазоне от 0,2 до 10,0 м/с включ., м/с
- относительной, в диапазоне св. 10 до 60 м/с, %.
Диапазон измерений направления воздушного потока, градус
Пределы допускаемой абсолютной погрешности измерений
направления воздушного потока, градус
Минимальное измеряемое количества осадков, мм
Пределы допускаемой абсолютной погрешности измерений
количества атмосферных осадком, мм
0,2
±(0,2+0,05·М),
где М-измеренное
количество осадков, мм
Электрическое питание от источника постоянного тока:
-напряжение, В
Потребляемая мощность, не более, Вт
от 6 до 24
17
Лист № 5
Всего листов 6
Окончание таблицы 3
Наименование характеристики
Средняя наработка на отказ, ч
Срок службы, лет
Значения характеристики
10000
10
Габаритные размеры, мм, не более:
WXT536
WXT535, WXT534
WXT533, WXT532
WXT531
высота, мм
238
198
141
101
ширина, мм
115
115
115
115
2,38
2,10
0,75
0,65
Масса, кг, не более:
WXT536
WXT535, WXT534
WXT533, WXT532
WXT531
Условия эксплуатации
-температура воздуха,
o
C;
-относительная влажность воздуха, %;
-атмосферное давление, гПа
-скорость воздушного потока, м/с
от - 52 до + 60
от 0 до 100
от 600 до 1100
до 60
Знак утверждения типа
наносится на формуляр типографским методом и на корпус метеостанций WXT530 в виде на-
клейки.
Комплектность средства измерений
1. Метеостанция автоматическая WXT5301 шт.
2. Формуляр1 экз.
3. Методика поверки МП 2551-0158-20161 экз.
Поверка
осуществляется по документу МП 2551-0158-2016 «Метеостанции автоматические WXT530»,
утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.07.2016 года.
Основные средства поверки:
1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ
150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная
неопределенность (коэффициент охвата k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 граду-
сов, погрешность ±0,5 градуса.
2. Барометр образцовый переносной БОП-1М, регистрационный номер 26469-04.
3. Термометр сопротивления эталонный ЭТС-100, регистрационный
номер 19916-10.
4. Термогигрометр ИВА-6, модификация ИВА-6Б, регистрационный
номер 46434-11.
5. Цилиндры 2 класса точности «Klin», регистрационный номер 33562-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методы измерений приведены в формуляре «Метеостанции автоматические WXT530».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к метеостанциям
автоматическим WXT530
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
2 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
3 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости.
4 ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная пове-
рочная схема для средств измерений скорости воздушного потока.
5 ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
6 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы.
7 ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1 до 1∙10
6
Па.
8 Техническая документация фирмы «Vaisala Oyj», Финляндия.
Изготовитель
Фирма «Vaisala Oyj», Хельсинки, Финляндия
Адрес: «Vaisala Oyj», PL 26, FIN-00421 Helsinki, Finland
Тел. (3589) 89491
Адрес в интернет:
Заявитель
Общество с ограниченной ответственностью «Институт метрологического обеспечения»
(ООО «ИМО»)
ИНН 7810342534
Адрес: 193318, Санкт-Петербург, ул. Коллонтай, д.5/1, кв.1579
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Адрес в интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-
ний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54802-13 | Периметры офтальмологические автоматические | PTS-1000 | Фирма "Optopol Technology Spolka Akcyjna", ("Оптопол Текнолоджи"), Польша | 1 год | Перейти |
| 40144-14 | Плотномеры автоматические | DDM мод. DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus | Фирма "Rudolph Research Analytical", США | 1 год | Перейти |
| 30421-05 | Станции стационарные автоматические контроля загрязнений атмосферного воздуха | АСМЗА | ЗАО "НТЦ Экспертцентр", г.Москва | 1 год | Перейти |
| 76787-19 | Станции контроля загрязнения атмосферного воздуха автоматические | ЧИСТЫЙ ВОЗДУХ-ПЛЮС | АО "НеваЛаб", г.Всеволожск | 1 год | Перейти |
| 6032-77 | Рефрактометры погружные автоматические | РАН-62ВМ-У1 | НПО "Аналитприбор", Украина, г.Киев | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
"Техцентр-Метрология"
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001 ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
ООО "Техцентр-М"
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
ИНН 7810773548 КПП 781001001
ОГРН 1197847182609
196084, город Санкт-Петербург, Московский проспект, дом 66 литер б, помещение 2н
8(812)209-02-10
info@teh-m.ru
Поверка средств измерений
